关键词：输电线路；耐张绝缘子；更换；专用工具
随着经济的迅猛发展，各行各业对电力的需求也逐年增加，给电力企业带来空前的压力，为了更好地满足人们对电力的需求，供电部门必须提高输电线路的供电可靠性。而输电线路长年裸露在野外运行，玻璃绝缘子因周围环境和电负荷条件发生变化而失效或自爆，影响输电线路安全运行。为了确保线路安全稳定运行就需要对架空线路上有缺陷和损坏的不合格绝缘子进行及时更换，预防线路故障和事故的发生。
目前更换输电线路耐张串玻璃绝缘子的方法有：对于更换绝缘子串首、末两端第二片起的单片自爆绝缘子可用专用卡具，但由于卡具自身限制无法更换第一片绝缘子，只能采用双钩紧线器或手扳葫芦将耐张串绝缘子整串收紧的更换法：现场将耐张串绝缘子两端的三角联板的施工孔分别用卸扣连接，再用双钩紧线器或手扳葫芦连接两侧卸扣以收紧整串绝缘子进行更换。此方法存在以下几个弊端：对于线路档距较大，特别是500kV四分裂导线，作业人员收紧双钩器非常吃力，需两人以上同时收紧；当双钩紧线器或手扳葫芦收紧后，整串绝缘子会自然下垂，为了将自爆的绝缘子拆除或更换就需要将自然下垂的整串绝缘子串托平或用托架托平，但因绝缘子串长且重，托平难度极大；或用人力（地面工人5-6人）把整串绝缘子放下地面更换好后再人力吊上塔就位并安装。这种方法工序繁琐，高空作业时间长，不仅增大了高空作业强度，作业效率低，安全风险高，因此研制新型工具来解决这些问题很有必要性。
1、工作原理

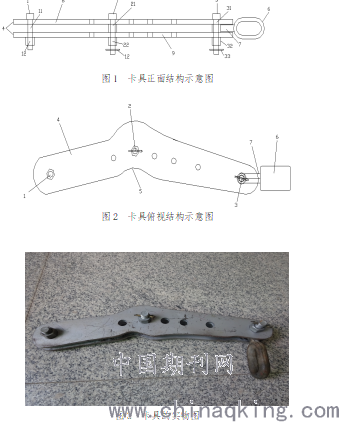

设计的新型更换输电线路耐张串玻璃绝缘子辅助特制工具——大刀卡具，是用两张0.8CM厚的钢板根据输电线路耐张串挂点三角联板的特定形状研制出来的。主要作用是固定联板作为承力点，通过手扳葫芦或与原有的各种型号的闭式卡具相连，作为主要的承力工具，用于转移绝缘子串的受力。
.png)
2、检修实施方案

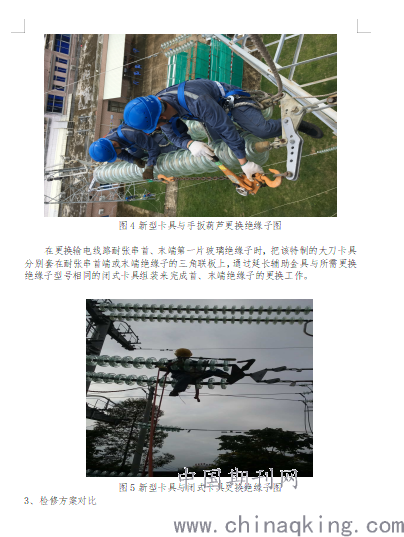

在现实工作中根据需要使用该特制的大刀卡具与手扳葫芦或与原有的各种型号的闭式卡具及延长辅助金具组装来完成输电线路耐张串绝缘子的更换工作。其中该大刀卡具在更换输电线路耐张串绝缘子（除两端第一片）时，把两套特制的大刀卡具分别套在绝缘子串横担端和导线端的两个三角联板处，中间用手扳葫芦收紧就可以更换该绝缘子串中（除两端第一片）任意所要更换的绝缘子了。
.png)
3、检修方案对比
.png)
4、项目应用效果
使用传统的更换法工序繁琐，高空作业时间长，作业强度大和作业效率低问题，该新型工具解决了此难题，在操作性、检修时效性等方面都取得较好的经济效益。鉴于该新型工具携带方便，安装快速，操作简单方便，符合人机工效要求，可以大大减少地面配合和高空作业的人员，提高工作效率和作业人员的安全系数，效益显著，值得各供电局输电作业推广使用，具有广阔的推广前景。
5、结束语
本文介绍的新型工具针对输电线路耐张串绝缘子的更换工作，解决了使用传统的更换方法工序繁琐，高空作业时间长，作业强度大和作业效率低问题，提高了工作效率、缩短了作业时间、减少了作业人员数量和降低了作业安全风险。
论文作者:黎扬文
论文发表刊物:《中国电业》2019年21期
论文发表时间:2020/3/10
