浅谈井控管汇功能的认识论文_张军1,,陈建青2

摘要:在井下作业过程中,井控管汇是利用节管汇节流放喷,控制关井套压、立压,保护修井液循环沿程承压组件;是成功控制井涌、实施油气井压力控制技术必要地设备。井控管汇包括节流管汇、压井管汇、防喷管线和放喷管线。

关键词:井控;管汇;作用

1.现有井控管汇

1.1大修作业井控管汇。主要由节流管汇和压井管汇两部分组成。其中节流管汇由2#XFF-25/65平板阀接放喷管线,再连接到JG65-35型节流管汇组上。压井管汇由1#XFF-25/65平板阀接放喷管线,再连接到YG65/35压井管汇组上。

1.2小修作业井控管汇。根据相关要求,加装了一个高压三通连接压力表,主要由节流管汇和压井管汇组成,节流管汇由平板阀、节流阀、放喷管线及其附件连接而成。组成方式是:自井口四通2#XFF-25/65平板阀接出来,用65/25型卡箍连接卡箍头,N80*D73mm*5.5mm油管2根连接卡箍头,高压三通顶部连接抗震40Mpa压力表,外输连接3#XFF-25/65平板阀,4#KKF/SX节流阀,5#XFF-25/65平板阀。

压井管汇由平板阀及防喷管线连接组成,组成方式是:自井口四通1#XFF-25/65平板阀接出来,用65/25型卡箍连接卡箍头,N80*D73mm*5.5mm油管1根连接卡箍头,连接6#XFF-25/65平板阀。

2.井控管汇的功能

节流压井管汇装置是液压(手动)防喷器的配套装置,是利用节管汇节流放喷,控制关井套压、立压,保护修井液循环沿程承压组件,是成功控制井涌、实施油气井压力控制技术必要的设备。

2.1节流管汇的功能

2.1.1通过节流阀的节流作用实施压井作业,替换出井内被污染的修井液。同时控制井口套管压力和立管压力,恢复井筒液柱对井底压力的控制,制止溢流。

2.1.2通过节流阀的泄压作用,降低井口压力,实现“软关井”。

2.1.3通过放喷阀的泄流作用,降低井口套管压力,保护井口防喷器组。

2.1.4起到分流放喷作用,将溢流物引出井场以外,防止井场着火和人员中毒,确保作业施工安全。

2.2压井管汇的功能

2.2.1当用全封闸板全封井口时,通过压井管汇往井筒挤灌注重压井液,实施压井作业。

2.2.2当发生井喷时,通过压井管汇往井筒里强行灌注清水,以防止燃烧起火。

2.2.3当发生井喷着火时,通过压井管汇向井筒强行灌注灭火剂,以助灭火。

3.井控管汇的主要参数

3.1工作压力。目前孤东油田采用的两种等级是节流压井管汇,分别是:21Mpa和35Mpa。使用的防喷器也分为21Mpa、35Npa,是与管汇相匹配的。

3.2公称通径。管汇的公称通径是指管线的内径。井口四通与节流管汇的链接管线,其公称通径是D62mm,且有专用地锚支架固定支撑。

3.3组合连接形式。孤东油田采用的21Mpa节流压井管汇,在标准管汇要求上加装了一个高压三通,以便于连接压力表,同时加装一个6﹟平板阀,便于起下钻向井筒灌注修井液,保持井筒液柱与井底压力平衡。

节流压井管汇在可以关闭的防喷器以下井口四通侧孔相连,一端放喷出口接至距井口20m远的安全地带,出口不能朝向通井机、变压器、值班房、抽油机、建筑物等;一端与泵车相连,接近循环罐灌液闸门附近,以便起下钻时连接。

3.4节流压井管汇型号

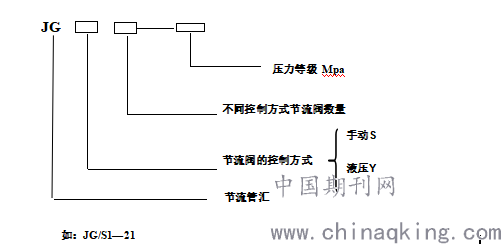

3.4.1节流管汇型号。

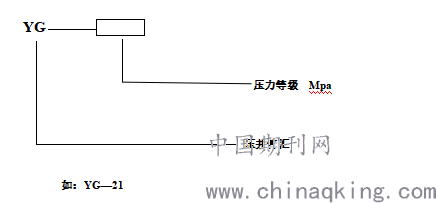

3.4.2压井管汇型号

3.5管汇的主要阀件

3.5.1平板阀。孤东油田使用的平板阀为手动平板阀,有两种型号。

大修用平板阀结构:操作手轮,手轮带动丝套旋转,阀杆上下移动,阀板上行或下行,平板阀即打开或关闭。

大修用平板阀工作原理:阀板阀座靠蝶形弹簧相互自由贴紧,保证了阀板的浮动密封。顺关逆开,回旋。

小修用平板阀使用的是XFF-25/65平板阀,即卡箍式采油井口闸门。

平板阀只能断流或通流,不能节流,不能处于半开半关的工作位置。但手轮开(关)到位后,必须回旋1/4--1/2圈。严禁将平板阀打开少许用以泄压。

3.5.2节流阀。平时节流阀在管汇上处于半开状态。操作时,顺时针旋转手轮开启度变小并趋于关闭。逆时针旋转手轮开启度变大。节流阀开启度的大小可从护罩的槽孔中观察阀杆顶端的位置来判断。

节流阀的开关看套压,大则开,小则关。不能断流,当需断流时,应关其下游的平板阀。平时在管汇上处于半开半关状态。

4.现场使用

4.1关井

井下作业施工阶段不同,溢流时关井、压井程序各异。作业过程出现溢流,打开3﹟手动平板阀(冬季,打开2﹟手动平板阀),关环形防喷器、半封闸板(空井关全封闸板)、内防喷工具(空井略),再缓慢关闭4﹟节流阀(大修关J5a),实现“软关井”。

4.2压井

在油气井作业施工过程中,井筒的修井液一旦被地层流体侵污,或地层流体压力高于井筒液柱压力,就会使修井液静液柱压力和地层压力之间的平衡遭到破坏,导致发生溢流和井涌。当循环出井筒密度较低或被侵污的修井液,泵入性能调整的加重修井液压井,以便重建平衡关系时,在防喷器关闭的条件下,利用节流管汇中节流阀的开启和关闭,控制一定的回压来维持稳定的井底压力,避免地层流体的进一步流入。

作业施工过程溢流关井后压井,打开内防喷工具,通过管柱水眼泵人加重钻井液。若油气侵不严重,打开3﹟手动平板阀(冬季,打开2﹟手动平板阀),分离出的气体由管线引出,远离井口20m,待加重修井液返出井口,停泵,观察套压、立压,若均为零,表明压井成功。

空井压井,全封闸板全封井口,修井液无法正常循环,打开6﹟手动平板阀(冬季,打开1﹟手动平板阀),通过压井管汇将加重修井液泵人井内,进行压井作业。

孤东油田作业施工大多采用循环法压井,正循环压井时打开旋塞阀,打开1﹟、6﹟平板阀循环出井筒修井液,自管柱泵入加重修井液,实现压井施工,反循环压井则相反。

5 井控管汇功能的认识

5.1“硬关井”,节流管汇处于关闭状态,关防喷器时,通道突然封闭,液流速度陡降,动能骤变并转化为压力能,产生液击现象,损坏井控装置、套管和地层。现场宜采用先开节流管汇,再关防喷器,后关节流管汇的“软关井”方法。

5.2关井。套压不允许超过井控装置额定工作压力、套管抗内压强度的80%。

5.3冬季,1﹟2﹟手动平板阀平板阀常闭,防止节流压井管汇及外部各阀液体上冻。

论文作者:张军1,,陈建青2

论文发表刊物:《工程管理前沿》2020年第5期

论文发表时间:2020/4/30
