中国建筑第二工程局有限公司东北分公司 辽宁省 沈阳市 110000
摘要：临建板房防砸棚的传统施工方法，往往都是在搭设好的板房上方增加双层硬防护，需额外增加支撑施工。因场地狭小，工程需要板房为3层板房，双层硬防护搭设高度达到10米，无搭设作业面，搭设后影响相邻主体施工。架体搭设复杂，稳定性差，不安全；双层硬防护及其架体与板房格格不入，不美观；使用材料多，周转效率低，不经济。为解决施工场地狭小，防砸棚施工不影响工程主体施工，提高安全、稳定性能，倡行绿色环保施工，提高经济效益，将临建板房与防砸棚结合一体化施工，在外观上不显示防砸棚，防砸棚与临建板房屋面桁架结合，不仅美观，而且经济、安全、稳定，便于施工。
关键词：临建板房；防砸系统；一体化
一、施工特点
（1）临建板房防砸棚与板房屋面桁架结合，节约用地，不影响相邻主体施工。
（2）防砸棚无需搭设斜撑，稳定性提高，安全耐用。
（3）防砸棚与临建板房屋面桁架结合，施工方便，无需搭设外操作架进行施工。
（4）使用材料简单，人工减少，节约资源、经济效益高。
（5）临建板房在外观上和普通板房一样，无防砸棚等奇异造型，美观实用。
二、适用范围
本工法适用于场地狭小，紧邻工程主体，需要进行防砸措施的临建板房。
三、工艺原理
防砸棚与屋面桁架结合，在临建板房屋面内做一道隐蔽双层硬防护。上层硬防护荷载通过方钢檩条传递给附加桁架C型钢檩条，再由其传递给桁架主梁；下层硬防护荷载通过方钢檩条直接传递给桁架主梁；主梁荷载传递给临建板房C型钢立杆及附加方钢立柱，在传递给临建板房基础。
四、施工工艺流程及操作要点
4.1施工流程
.jpg)
图5.1工艺流程示意图
4.2施工工艺
4.2.1优化设计：
1）临建板房外墙立杆C型钢中间附加方钢立柱，选用截面50mm×75mm×1.8mm；
2）板房屋面桁架附加C型钢檩条，选用截面75mm×30mm×1.8mm；
3）桁架主梁上附加龙骨双层方钢檩条，选用截面40mm×60mm×1.8mm；
4）方钢檩条上搭设双层硬防护，选用木跳板，4000mm×300mm×50mm。
4.2.2附加方钢立柱：在临建板房外墙C型钢立杆中间附加方钢立柱，方钢立柱四角与C型钢立杆满焊连接。
4.2.3板房屋面桁架搭设：临建板房屋面桁架由生产厂家加工成品后运至现场，两端使用M18螺栓固定在主梁及立柱上。
4.2.4方钢檩条及木跳板搭设：临建板房宽度7200mm，方钢檩条水平间距为1167mm，上下间距700mm。上层方钢檩条通过满焊与桁架内附加C型钢竖向檩条连接，下层方钢檩条直接搭放在桁架主龙骨上。隐蔽硬防两层木跳板间距为700mm，分别搭放在上下层方钢檩条上，上层荷载通过方钢檩条传递给附加桁架C型钢檩条，再由其传递给桁架主梁；下层跳板荷载通过方钢檩条直接传递给桁架主梁。
4.2.5屋面板搭设：常规临建板房轻钢彩板采用M3螺钉固定在桁架上屋面上。
4.3操作要点
4.3.1附加方钢立柱
临建板房外墙C型钢立杆中间附加方钢立柱，方钢立柱四角与C型钢立杆必须保证满焊连接，保证立柱整体的强度及稳定性。
4.3.2屋面桁架
临建板房屋面桁架两端必须确保使用M18螺栓固定在主梁及立柱上，不能有松动、未拧紧情况。
4.3.3屋面附加龙骨
附加龙骨必须与附加C型钢檩条满焊连接，以保证力传递的有效性。
4.3.4木跳板搭设
临建板房宽度为7.2米，4米长木跳板同层搭接长度0.8米，上下层搭接位置保证均在中间位置方钢檩条上。木跳板使用8#铁线绑扎牢固，搭接部分绑扎两道。
五、材料与设备

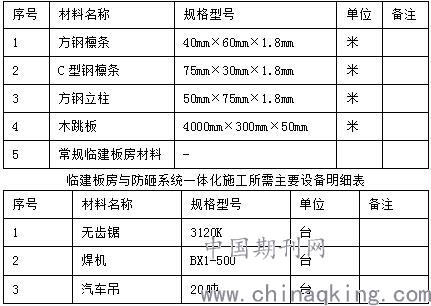

临建板房与防砸系统一体化施工所需主要材料明细表
.jpg)
六、质量控制
6.1验收依据
《钢结构工程施工质量验收规范》GB50205-2001)
《钢结构设计规范》（GB50017—2003）
6.2技术措施
6.2.1严格执行书面技术交底制度，技术复核制度和各工序验收记录，层层严格把关。
6.2.2施工方法和材料代用不得随意更改。
6.2.3施工过程中质检员应随时、有序的进行质量检查，避免隐患的产生。
论文作者:仝猛,顾彪,王英,衣晓庆,邓景顺
论文发表刊物:《防护工程》2018年第27期
论文发表时间:2018/12/16
