摘要：建筑高层中所使用到的电气设备种类多、数量大，这对于电气设备的可靠性提出了很高的要求。为了保障高层建筑电气设计中低压配电系统的安全性，需要在实际的低压配电设计采取诸多的设计保护措施，例如对低压配电系统中的接地进行设计和保护，以此来提高低压系统的安全性，这对于低压配电系统的设计有一定的挑战。低压配电系统的设计需要考虑供电的稳定性，并要符合各电气设备的相关要求与相应的安全原则。
关键词：高层建筑；低压配电系统；安全性
随着社会经济和科学技术的快速发展，促进高层建筑工程体系的进一步优化和完善，并对其电气设计的合理性和科学性提出更高的要求，低压配电系统作为高层建筑电气设计的重要内容，其安全性直接决定着整个高层建筑的用电安全程度，进而关系到用户的人身安全。从另一个角度上看，高层建筑中包括大量的电器设备，为了实现安全用电，在进行高层建筑电气设计中，要着重考虑低压配电系统的安全性，提高供电和用电的安全程度，进而保证高层建筑工程整体质量水平。对此，在这样的环境背景下，探究高层建筑电气设计中低压配电系统安全性具有非常重要的现实意义。
1低压配电系统安全性概述

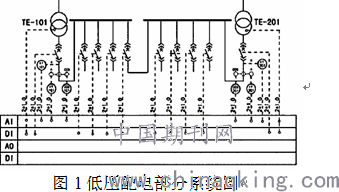

建筑供电是否安全可靠，在电气设计中至关重要。设计时，要根据建筑的使用情况以及该建筑的用电负荷情况，以实际情况为主，确定电气设计的供电模式。敷设场地要防止灰尘聚集、外部热源腐蚀所带来的影响，避免因为使用、敷设过程中遭受振动冲击，进而使建筑产生沉降伸缩现象，造成一系列的经济损失。各类建筑必须采用专用供电回路的消防用电设备，当消防电梯、消防加压送风机设备运行时，在末端配电箱所在的位置设置双电源自动切换装置，符合配电线路敷设规范要求。施工时要做好防火对策，如果在配电箱周围发生火灾事故，配电箱就会遭受火灾侵蚀，因此，在设计配电箱时，配电间的设置是必须要求，其也能保证为应急照明提供安全可靠的电源。在公共建筑电气设计当中，要设置要求较高的电缆电线以及基础设施，确保这些电缆电线试验方法是完善的，而且产品标准与国际产品标准接轨。低压配电部分系统如图1所示。
2低压配电系统的安全事故及其原因分析
2.1漏电
电线或者支架材料较差的绝缘性能导致的带有电流导线之间彼此接触时裸露的部分会相互连接，这个时候电流会通过其他导线或者是裸露的导线接触大地，导线上的电流会流向大地。当用电负荷超过额定的负荷时由于电气设备的额定电压是同样的220V，那么导线上的电流值会增加，进而引发导线发热如果温度达到导线绝缘层的着火点就很容易产生火灾。对于绝缘能力差的导线，在有电流流过的时候，会在导线和大地之间产生电容，这种能量以电场能的形式存在会对配电系统构成一定的威胁。如果漏电故障点与接地点、变压器中的接地中性点在某个或多个因素的影响下，则容易构成漏电回路现象。
2.2过载及短路问题
对于建筑工程的供电系统而言，从供电的安全性和可靠性等方面出发，应该注重过载保护和短路保护，确保在出现问题时，断路器或者熔断器能够及时动作，保护供电线路和供电设备的安全。
2.3接地质量问题
在高层建筑工程的电气设计中，低压供配电系统存在着接地形式混乱、管理混乱的情况，尤其是供电系统，往往对于接地处理重视不足，或者没有按照相关标准及规范进行接地处理，导致其接地质量存在一定的问题，严重影响了系统的运行安全。
2.4保护装置问题
相关统计数据显示，在当前高层建筑低压供配电系统中，多数安全保护装置都存在一定的设置问题，无法对系统的漏电情况进行有效检测和控制，很容易引发触电事故或者火灾事故，导致严重的财产损失和人员伤亡。
3高层建筑电气设计中低压供配电系统安全性分析
3.1漏电断路器的选择
观察电力系统实际运行情况，可以发现漏洞断路器的作用非常重要，有效应用漏电断路器可以防止发生不必要的事件。低压配电系统中，漏电第二道保护放线，对高层建筑安全用电起着非常重要的作用，不论怎么增强保护力度都不算过分。设计建筑电气时，漏电保护器的选择以及配置至关重要，应用之前，要高度关注漏电断路器的种类，选择一定合理范围内的漏电断路器额定电流，在选择过程中要清楚认识到高层建筑低压供配电的实际情况，其末端的漏电断路器的型号规格以及种类等，清楚记录漏电断路器的标准额定电流值，所选择的漏电断路器额定限制电流应当高于电力系统发生断路外漏时的电流值。
3.2合理选择备用电源
在高层建筑中，为了提升供配电系统的可靠性，减少区域性停电的影响，一般都会设置相应的备用电源，从安全性考虑，备用电源应该能够满足以下几个方面的要求：①若采用单台机组，则应该将机组的额定容量控制在1500kVA以下；②备用电源应该能够在断电后的0～10s内自行启动，尽可能减少停电造成的经济损失；③在发电机组达到额定转速后，应该按照由大到小的原则，进行分批投入，以错开投入时间，减少低压母线的启动压降；④在电网恢复供电之后，应该适当延时30～60s，对供电进行恢复，然后再延时数分钟，才能停止发电机组的运转。
3.3做好接地安全保护设计
在对建筑物的电力系统进行设计时，必须考虑多种方面的因素，其中最为重要的就是保障人身安全，其人身安全包括从事建筑施工的工作人员、正常生活用电的群众和进行电气设备设计安装的工作人员。如果是高层建筑，因其楼层较高，建筑物内的人员也相对较多，导致发生危险时需要的疏散时间也很长。针对上述情况，应在设计电气系统时，加入相应的自动切断故障的电气设备，也就是所谓的接地保护装置。接地保护装置，可以有效的保证用电的安全可靠性。当建筑物内部发生电气系统安全危险时，接地保护装置可以快速的自动切断故障点的供电，极大的保障了人们的安全。在进行接地保护装置的设计安装时，必须充分结合建筑物所处的地形、应用的电气设备、电路保护装置等因素，尽量避免危害电力系统运行因素的存在。
综上所述，在高层建筑电气设计中，供配电系统的安全性能够直接影响建筑的使用安全以及居民的生命财产安全，应该得到足够的重视。本文主要针对影响供配电系统安全性的因素进行了分析，并从主接线、接地保护、漏电断路器选择以及备用电源选择这几个方面，对提升系统安全性的措施进行了分析，以期为高层建筑供配电系统设计提供参考。
参考文献：
[1]蒋娜.高层建筑电气设计中低压配电系统安全性探讨[J].黑龙江科技信息，2015，07：20.
[2]于淼.高层建筑电气设计中低压供配电系统安全性的考虑[J].现代物业（上旬刊），2015，05：38-39.
[3]曾海涟，何宗楚.低压供配电系统在高层建筑电气设计中的可靠性探讨[J].建材与装饰，2015，48：228-229.
论文作者:谢赛敏
论文发表刊物:《基层建设》2017年第16期
论文发表时间:2017/10/17
