关键字：电站、串口通讯、升级、处理
一、背景
瀑布沟监控下位机系统广泛采用MOXA公司生产的串口通讯机UC7410系列作为串口联网设备,该通讯机共配置八个通讯串口，支持RS-232/422/485通讯协议,还配备有两个以太网口，将UC7410采集的数据接入监控交换机,既可供现地PLC使用,也可将数据传输给上位机系统用于监视。
自2008年瀑布沟电站投产以来，UC7410系列通讯机时常出现通讯接口损坏、死机等问题，维护频率高，报废量大，同时也给安全生产带来了一定的隐患。目前，该系列通讯装置已停产，急需一款产品作为替代。UC8410系列作为UC7410的升级型号，在原有配置的基础上增加了一个以太网口，内嵌Intel Xscale IXP435/533 RISC架构的CPU以及256KB的静态随机存取存储器，使得UC8410运行更加安全，通讯更加可靠。由于UC8410与UC7410（UC7410 plus）在编译环境上存在较大的不同，因此在换型的配置过程中存在许多需要注意的地方，本文为实验人员成功配置UC8410过程，非最优方式，请参考。
二、准备材料
UC8410装置、对应LCU的UC8410的程序（该程序由厂家人员提供）、装有VI编辑器软件的监控专用调试电脑。
三、配置方法（以升级2F机组2# UC7410为例）
（一）原程序、数据备份
用FlashFXP软件连接2F机组2# UC7410，将UC7410下的所有文件备份，除comm_config.def文件传输模式选择ASCII码外，其余文件均用二进制传输方式。
（二）UC8410 IP配置
1.UC8410配置3个网口，每个网口均配置有独立的初始IP地址，分别是：LAN1(192.168.3.127)、LAN2(192.168.4.127)、LAN3(192.168.5.127)。
2.2F机组2# UC7410只使用其中两个网口，因此在配置时，我们的目的是将LAN1连接到2F监控A网，将LAN2连接到2F监控B网，即将LAN1的IP地址由初始态修改为与监控A网同网段的IP地址，将LAN2的IP地址由初始态修改为与监控B网同网段的IP地址。
3.具体操作：（以网口LAN1为例）
（1）将调试电脑IP与UC8410的LAN1设置在同一网段，即192.168.3.XXX。
（2）将UC8410上电，用网线将UC装置网口1和调试电脑进行连接。
（3）进入cmd界面，输入：telnet 192.168.3.127（回车）。登陆：Moxa login(用户名)：root（回车）；Password(密码)：root（回车）。

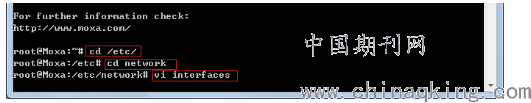

（4） 进入配置文件：root@Moxa:#cd /etc/（回车）；root@Moxa:#cd network（回车）；root@Moxa:#vi interfaces（回车），如图1:
.png)
图1
（5）进入/etc/network/interfaces文件后，进行IP地址修改：利用键盘“↑”、“↓”、“←”、“→”键，将光标移动至需要修改IP地址的地方，按字母“I”后可对该行IP进行编辑，“Delete”键为删除。注意：每修改完一行先按”Esc” 键，再输入 “：wq” 后回车。重复以上步骤完成LAN1、LAN2网口IP地址修改。
（6）修改完成后将UC8410断电重启IP地址修改生效。
（7）将调试电脑IP地址修改为与LAN1网口新IP地址同网段地址，使用Telnet命令尝试连接UC8410以验证新IP地址是否已经生效，LAN2网口新IP测试方法相同。
（三）UC8410更新程序、数据
1. UC8410程序由厂家提供，因此在向UC8410下载程序时，重点检查UC8410的comm_config.def文件应与原UC7410配置文件一致。
2.UC8410与UC7410（UC7410 plus）在编译环境上的存在不同，使用“写字板”或“文本文件”的方式编辑UC8410的comm_config.def文件均将改变原文件的格式。原UC7410（UC7410 plus）的comm_config.def文件可以直接使用“文本文件”方式编辑。在此介绍一种VI编辑软件，可直接编辑UC8410的comm_config.def文件并保持文件原有格式。
3.打开VI编辑器，将comm_config.def文件拖入，将配置文件修改为最新配置。
4.将UC8410上电，连接 UC8410，将修改后UC8410 comm_config.def文件以及其他程序传输至UC8410装置（注：所有文件均使用“二进制”传输模式）。
5.重启UC8410，上位机查看相关UC通讯模拟量、开入量是否正常。条件允许可以对部分UC通讯量进行试验检查通讯正常。
四、结束语
UC8410系列作为UC7410升级型号，运算速度更快，功能也更加强大，可有效解决现存的死机等问题。桶提供了一个更好地避免数据丢失的数据保存机制，使得UC8410运行更加安全，通讯也更加可靠。本文为实验人员成功配置UC8410的过程，将配置过程需要的注意事项一一说明，具有较好的实际指导意义。
参考文献
[1] MOXA_UC7410说明书 摩挲科技（上海）有限公司
[2] MOXA_UC8410说明书 摩挲科技（上海）有限公司
[3] Linux常用操作疑难解答 王屹 电脑报 2001-06-11
[4] Linux系统中vi编辑器的教学探讨 胡兰兰 2010-09-15
论文作者:王寅,侯岚
论文发表刊物:《中国电业》2020年第1期
论文发表时间:2020/4/24
