林潮彬
(国电华研电力科技有限公司 广东广州 510000)
摘要:随着我国新型城镇化与农业现代化的发展进程加快,农村用电量增速急剧上升。面对新形势、新格局,以往农网建设模式已不满足农村地区高速发展对电力的需求,农村电网急需改造升级。十三五期间,中心村电网改造升级是农村电网改造升级的重点,制定切合实际的中心村电网改造升级方案,将有效并显著提升农村地区的电力基础设施水平,拉动农村消费升级和推进农业现代化建设。
关键词:农村电网;中心村;改造升级;应用研究
引言
党的十九大报告提出实施乡村振兴战略,明确指出坚持农业农村优先发展[1],以大力实施乡村振兴战略为抓手,在实现精准脱贫、乡村振兴等工作的积极推进下,农村地区正在发生着巨大的变化。面对新形势、新格局,以往农网建设模式已不足以满足农村地区的高速发展对电力的需求,如何满足未来农村的用电需求,成为当前电网发展的必然趋势。
农村电网是保障广大农村用电需求的重要环节,是农村基础设施的短板所在。农村电网是农村重要的基础设施,对促进农业农村发展、改善农民生产生活条件具有不可替代的作用[2]。根据第122次国务院常务会议部署,中心村电网改造升级是农村电网改造升级的重要内容。由此可见,中心村电网改造升级,将加快农村电网改造升级步伐。制定切合实际的中心村电网改造升级方案,将有效并显著提升农村地区的电力基础设施水平,拉动农村消费升级和推进农业现代化建设。下面以GM中心村为例,以问题为导向,对电网改造升级方案进行设计与应用研究。针对现状问题,中、低压各选1个方案进行深度分析,为类似中心村电网建设改造工作提供指导,具有重要的借鉴意义。
1 中心村电网存在主要问题
1.1中心村
中心村范围包括乡、镇政府所在地的行政村,以及部分人口达到一定规模、已形成或规划建设产业园区、具备动力电需求的行政村村委所在村[3],具有区位和交通优势,产业和人口集中度高,对周边村庄有辐射和拉动作用。
1.2电网现状及存在问题
电网现状:
供电面积2.85平方公里,用户数360户,用电人口1230人,涉及2回供电线路,5个配电台区,用电主要以农业、工业为主,近几年负荷增长在35%以上,主要负荷增长点集中在该村中部区域。
目前,该村配电网未接入小水电、分布式光伏,也无此类报装意向,不存在分布式电源接入受限问题。
存在问题:
1、负荷增长过快,电网网架比较薄弱,供电能力不足。线路间转供能力不足,经过该村GMXL01线路已过载运行(GMXL01线路负载率115%)。
2、台区电源点分布不合理。共有2个配电台区不满足供电半径小于500m的要求(GMTQ01供电半径580m,GMTQ02供电半径650m)。
3、存在台区低电压、配变重过载问题。农村地区早期建设的配变容量配置偏小,技术水平低,加上低压主干线路截面偏小,已不满足现有技术标准,造成台区低电压和配变重过载问题(GMTQ03末端电压190V,GMTQ04负载率86%)。
4、在低压集抄方面还很薄弱,目前还没有低压集抄覆盖。
2 中心村电网建设思路
建设思路:
1、满足负荷发展需求并适当超前,避免重复建设。
2、线路导线截面、配变台区布点、容量配置依据本村发展规划、负荷水平合理配置。
3、贯彻全生命周期理念,安排新建、改造工程项目。
4、提高供电可靠性和供电质量,重点解决重过载、低电压等问题,降低电能损耗,提高供电能力。
3 中心村电网技术原则
按《新一轮农村电网改造升级技术原则》、《配电网规划设计技术导则》等规程规范中的规定,结合GM村的实际情况,确定应遵循的技术原则。
3.1中压配电网
1、网架结构
①宜满足 N-1 安全准则要求。
②宜采取双电源或双回路供电方式。
③宜采用闭环接线、开环运行的网络结构。
2、开关站与配电站

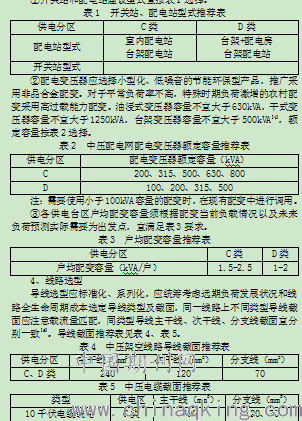

①开关站和配电站建设型式宜按表1选择。
注:承担电厂送出任务或特殊用户专用线路供电的中压线路,其导线截面应结合电厂装机容量、用户负荷及其接入系统情况综合考虑。
3.2低压配电网
1、网架结构
①低压配电网结构应简单安全,宜采用以配电站为中心的放射型接线方式。
②低压配电网应以配电站供电范围实行分区供电。低压架空线路可与中压架空线路同杆架设,但不应跨越中压分段开关区域[6]。
③负荷接入低压配电网时,应尽量保持三相负荷平衡。
2、低压配电装置及线路选型
①配电变压器低压配电装置出线回路宜为2~8回,低压配电系统宜采用单母线接线方式,采用双配变配置的配电站,两台配变的低压母线之间应装设联络开关,变压器低压进线开关与母线联络开关设置可靠的联锁机构。

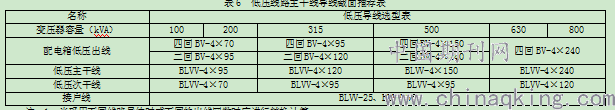

②低压架空线路应采用绝缘线,C、D类地区宜选用铝芯绝缘线。导线截面推荐表表6。
2、实际应用中应根据台区负荷电流进行计算匹配,避免造成浪费。
③低压线路主干线应按规划一次建成,中性线与相线截面宜相同。
④低压台区供电距离应满足线路末端电压质量要求,原则上C类不宜超过400m,D类不宜超过500m。
4 中心村电网改造升级方案设计
4.1 中压方案设计
项目名称:10千伏GMXL01线路改造工程(解决10千伏线路过载问题)
现状:目前为GM村供电的线路2回,其中GMXL01线路负载率115%,主要是由于主干线路上存在截面偏小的线段(主干),影响了线路的最大载流量。该线建于1986年,主干导线是前段是LGJ-70(约1.3km),后段是LGJ-35(约1.1km),总体上线径偏细。
方案设计:对该线路进行线路改造,按照技术原则,将导线截面全部更换为JKLYJ-240导线。自动化方面,配套加装三遥终端4个,故障指示器12个。
项目效果:项目实施后,将解决GMXL01线路过载问题,预计线路负载率将下降至40%。同时该线路将实现馈线自动化,可靠性大大提升。
4.2 低压方案设计
项目名称:GM村ZH台新建配变及低压线路配套工程(解决台区低电压问题)
现状:GMTQ03村台配变型号为S9-400kVA,该配变已运行7年,主线供电分二路供电,低压主干线以BLV-50、BLV-70为主,分支线以BLV-35为主,其最大负载率为77%,接近重载运行,供电半径450米,线路末端电压值190V,随着负荷的增长,将不满足供电需求。
方案设计:改造GMTQ03村台低压主干线、分支线导线,更换为BLVV-120、BLVV-95导线。新建GM村ZH台(S13-315kVA)台架1座,新出120mm2主线800米沿杆敷设;新建95mm2导线1500米,沿新立低压杆及沿墙敷设。
项目效果:
1、新建台区满足负荷需求。
2、项目实施后将解决配变预重载问题,随着负荷增长,预计原配变负荷率将降低至30%-35%,将解决该地区的用电电压低及线路末端电压不足等问题,线路末端电压值达220V。新建GM村ZH台负载率为30%,预计三年内负荷达60%,供电能力满足近期目标要求。
3、同步配套智能电表与低压集抄装置,智能化水平得到提升。
5 结论
本文基于相关技术原则,研究提出了适用于村级电网的网架结构、设备选型、户均配变容量等内容的技术原则,为类似中心村电网建设改造工作提供指导,具有重要的借鉴意义。
参考文献:
[1]李明.习近平新时代中国特色社会主义“三农”思想的形成与特点[J]. 南京农业大学学报(社会科学版),2018(2):12-16.
[2]国务院办公厅转发国家发展改革委关于“十三五”期间实施新一轮农村电网改造升级工程意见的通知[J]. 中华人民共和国国务院公报,2016(7):89-91.
[3]黄震宇,蔡冠中.南方电网:全面开展中心村电网改造升级[J]. 中国电力企业管理,2016(12):8-9.
[4]罗井利.龙华新区低压配电网供电能力现状分析及对策研究[D]. 广州:华南理工大学,2014.
[5]杨会波.新一轮农村配电网改造升级技术应用探讨[J]. 通讯世界,2016(23):119-120.
[6]赵明欣,刘伟,滕林,刘思革,苏剑等.《配电网规划设计技术导则》解读[J].供用电,2016(2):2-7.
作者简介:
林潮彬(1990-),男,广东省饶平县,工程师,工学学士,主要从事电力设计与规划。
