浅谈装配式建筑PC构件模具对成本的影响及控制措施论文_ 曹磊

摘 要:装配式建筑成本居高不下,模具费用占比较大,模具在装配式PC构件单价中占比5%~10%,为了增强企业竞争力,把握创新转型要求。本文着重从模具配置、模具设计、模具周转重复利用等环节分析装配式建筑成本管控要点,实施低成本运营战略,加强精益管理,深化降本增效,致力品质提升。

关键词:装配式建筑;模具;成本管控

1、研究背景

所谓装配式建筑,是用工业化生产的方式来建造建筑,以提高建筑生产的劳动生产率,提高建筑生产的整体质量,降低成本,降低物耗,节能环保。目前,我国装配式建筑进入全面发展时期,2016年3月,住建部印发《“十三五”装配式建筑行动方案》等三大配套政策,明确到2020年,全国装配式建筑占新建建筑的比例达到15%以上。从国家战略发展要求层面,大力发展装配式建筑是贯彻落实国家绿色发展理念的需要;是促进建筑业与信息化和工业化深度融合的需要;是建筑业转型升级,实现建筑产业现代化的需要。

以装配式建筑项目为背景,从装配式建筑成本的构成入手,对PC构件模具成本管控因素进行剖析,研究降低装配式建筑成本的技术措施或手段,促进全局装配式建筑的发展,从而提高装配式建筑工程质量和效益,实现节能减排与资源节约。

2、模具对装配式PC构件生产成本的影响

目前装配式建筑PC构件生产的模具费用大部分为总价包干模式,模具的含量在装配式建筑PC构件生产单价中占比5%~10%,所占比重较大。当前装配式建筑PC构件模具存在如下问题:

(1)模具用材选择粗放,钢材板厚取用不合理,增加不必要的模具重量;

(2)模具配置不合理,模具配比与构件生产及施工现场进度不匹配,造成模具费用及堆场管理费用的增加;

(3)模具兼用周转率低,不能充分发挥模具的利用率;

(4)CAD出模具图纸错误率高,后期修改模具增加人工费;

(5)模具设计创新不足,对模具的降本增效缺乏技术创新。

3、模具费用控制措施

3.1模具配置阶段控制

(1)模具配比控制

根据总包单位提供的工期及施工进度计划,合理进行模具配置。目前住宅项目现场施工进度基本在6~8天一层的速度,模具配置配比尽量控制在1:8以内(1:8即车间8天生产备足1层的构件数量)。合理的模具配比既能满足施工现场的供货要求,又大大的缓解了堆场的压力,降低模具费用和堆场管理费用。

(2)模具共用控制

模具共用是控制模具数量的关键,目前PC构件的种类包括剪力墙、填充墙、凸窗、夹心保温墙、阳台、叠合板、楼梯、空调板、梁、柱等,优先从构件种类—构件尺寸—出筋形式—埋件点位布置考虑构件的模具共用,在保证满足现场供货和堆场占地要求的前提下,尽量考虑模具共用。

3.2深化模具设计管理控制

(1)目前形成了成熟的模具设计技术规范,以节约材料、保证质量为原则,在保证模具质量的前提下减少模具的重量,降低成本。

根据脱模方式以及模具制做PC构件的次数,合理选择模具的材质及模具的板厚,形成科学合理的模具设计要求,严格按照模具技术要求进行模具设计,达到充分利用模具的要求,避免不必要的模具重量的增加而造成的模具费用的增加。

(2)修改点位,达到模具共用

可调整的点位包括:对拉螺栓孔、吊装埋件、斜撑埋件等,PC构件进行模具共用时,合理地进行图纸调整,减少工装架的用量。

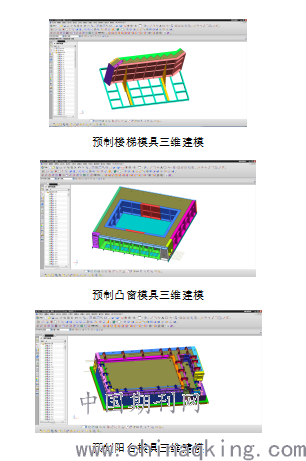

(3)应用BIM技术,对复杂的构件进行模具三维建模,优化模具设计,达到模具设计零错误,避免因模具设计错误造成的人工费用的增加和施工进度的滞后。

预制楼梯模具三维建模

预制凸窗模具三维建模

预制阳台模具三维建模

3.3模具周转重复利用

目前装配式行业标准化低,模具的周转重复利用局限在同一项目,不同项目之间模具重复利用难度大,做好模具台账并将模具分类进行入库保管,以便用于其他项目中,从而起到降低模具成本的作用。下面举一个例子,下表为上海某装配式项目PC构件模具配置表,部分PC墙模具兼用其他项目模具,减少了模具使用量,降低了构件生产成本。

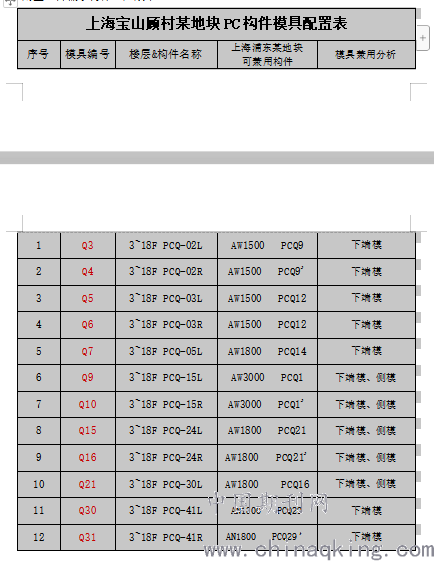

上海宝山顾村某地块PC构件模具配置表

PC构件中通用的模具在不同项目中可以重复利用,比如:楼梯底模、手孔孔模、螺纹盲孔孔模、插销插板等,每个项目做完后盘点可以重复利用的模具并入仓保管,待后续项目开始后在出库利用,从而降低模具成本。

3.4模具技术创新

加大模具研发投入,从模具配置到模具设计进行技术创新,编写专利及工法,形成科学合理的规范,从技术角度降低模具成本。

4、结语

综上所述,模具配置配比和模具深化设计优化的控制能够起到节约成本的作用。我国处于装配式建筑高速发展阶段,行业的不成熟也是装配式建筑单价居高不下的原因,装配式建筑应从各个阶段进行改进,从而降低建筑成本。

[1]苏汉銮.装配式建筑蓬勃发展,从设计抓起[J].城市开发,2017(14):68-69.

论文作者: 曹磊

论文发表刊物:《建筑实践》2019年第38卷第18期

论文发表时间:2020/1/14
