中煤科工集团重庆设计研究院有限公司 400016
摘要：预制装配式（PC）建筑的应用范围不断的扩展，但是PC建筑电气需要对每一项建筑的实际情况进行具体的了解，并且将电气设计中的每一个细节都得到具体化的发展，如此才能更加科学有效的实施电气设计。文章以预制装配式建筑电气设计为例，分析了就PC建筑的相关概述和具体的设计要点。
关键词：预制装配式建筑；电气设计；建筑
1预制装配式的相关概述
预制装配式的建筑材料都是正规厂家生产，在生产过程中严格按照国家规定的高标准进行的统一化生产，所以施工材料具有非常严格的保障。预制装配式使用先进的技术和材料，和传统的施工方式相比对周围环境的污染大大的降低了，也减轻了对施工人员和周围居民的影响，是符合我国可持续发展战略计划的。我国的PC建筑技术和发达国家的相关技术相比还是存在差异的，这主要是因为我国对这方面的研究时间段，技术有待完善。
2预制装配式建筑电气设计的要点
2.1PC建筑电气设计的原则
电气设计的工作人员在电气设计之前应该全面的了解清楚整个装配式建筑的框架、具体的加工工艺和施工特点等等，明确具体施工项目中所采用的的装配式预制构件体系和混凝土施工构建的分布，于PC建筑的实际出发，制定科学有效的电气设计。电气管线的安装工作上通常是将电气管线安装在吊顶和装饰墙体中。在安装的时候注重合理规划，在保持建筑本身风格的基础上，还要满足住户对PC建筑的个性化要求。
电气线管在铺设的过程中应该保证电气线管的每一段都是在预制构件当中，降低电气线管铺设的复杂性，保证施工进度。在进行电气设计方案和施工方案的时候，应该就PC建筑中的实际情况来进行合理的调整，重点是电气设计的流程和设计做法的内容。另一方面有关的工作人员要对各种项目参数进行准确的计算，保障能够为电气施工提供正确的数据参考资料。
2.2装配步骤
通常，PC建筑的墙、柱等都是预制构件式结构，在楼层之间采用上面固定下面可移动的方式，楼板可以分为预制构件是和现浇式两种。这两种方式为PC建筑的施工提供了极大的方便，但是这两种模式各有优缺点，还需要不断的完善，制定科学的施工方案。下图一为PC建筑具体的装配流程：
.png)
图一 PC建筑的装配步骤
2.3预制配电管
电气设计在PC建筑中是非常重要的组成之一，电气设计和PC建筑中的预制配电管是有很大的联系的。通常，预制配电管在安装的时候需要结合安装当地的自然气候条件。对于地震频发的地区，预制配电管在安装的时候就会根据这一条件而进行改变，只要配电管安装在预制构件的外墙上就为上配管，在安装的时候将内墙和外墙的软管连接起来。但是相关的设计人员该应该对整体的PC建筑构造情况进行分析，以免发生以外保障安装的科学性。
2.4照明
在PC建筑中对于电气设计当中的照明设计要重点分析，首先照明节能要按照国家标准进行设计，并且在设计的时候还会结合建筑的面积、照明功率、照明的场地和视觉上的要求来合理设计。在满足合适照明光线的条件下，对于光源的效率。节能效果也要适当的分析，选择照明效果比较理想的器具，将照明中不必要的光源损失降到最低。
2.5预制板内电气接线盒（预留洞）的精确预埋
因为预制件都是在工厂加工完成的，对于施工现场开孔和开槽有很大的限制，在设计施工方面的要求就更高。对于电气专业来说，在设计施工中对预埋管线和预留的空洞要有精准的定位，方便预制部分和现浇部分实现高准度的衔接。与之构件内预留电气孔洞主要为叠合板和预制墙体。在叠合板预留电气洞的类型为消防探头、排气扇、照明灯具等接线盒，接线盒的高度应该和其所在位置的叠合板的厚度尺寸相互匹配，通常的就是采用高度达100mm左右的八角接线盒，接线盒敲落孔孔中距盒顶20mm，敲落孔直径20mm，盒底部与预制板板底齐平。预制叠合板内预留接线盒电气安装如图二所示。
.png)

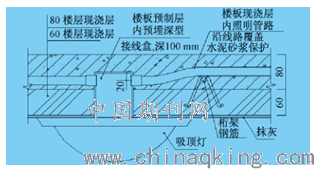

图二 预制叠合板内预留接线盒电气安装示意（mm）
在建筑的电梯间、卫生间等地方的吊顶区域，只需要在叠合板预制层上预留100mm的消防和电气等出线孔洞即可。为了防止电器预留孔洞的位置发生变动，会将预留洞的位置进行固定，固定的时候通常采用附加筋箍定法、磁铁吸定法这两种将孔洞进行固定。预制叠合板内预留洞口电气安装示意图如下图所示；
.png)

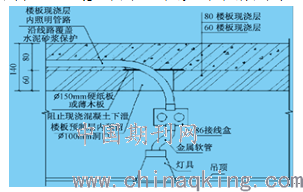

图三 预制叠合板内预留洞口电气安装示意（mm）
2.6防雷接地做法
从装配式建筑物的特点上我们了解到，建筑物一楼和地下室是不采用预制模式的，通常采用普通现浇模式，所以一楼及以下的防雷接地设计只要按照普通的方法来做就行，但要注意防雷引线、接地干线主筋之间的竖向电气连接。
金属门窗的等电位联结在预制强体窗洞内的预留接地板上，接地板通过扁钢绑扎的方式和墙体内的钢筋连接在一起，会将扁钢引出墙体大约200mm的长度，以便进行后浇与接地干线主筋进行焊连；接地线包括均压环等都可以利用结构横向或竖向的实现后浇带内主筋，在现场施工的时候就完成了防雷接地干线的所有安装和匹配工作。建筑物的卫生间等电位联结会在后浇带和现浇层上完成，使用的做法和传统方法类似。
结论
总而言之，预制装配式建筑比传统建筑的优势更多，并且先进的技术推动着PC建筑发展成为当前建筑行业的主流。但实际的预制装配式建筑在实际的电气设计中还存在很多的问题，需要相关工作人员根据电气设计的具体内容来制定相应的解决措施，完善预制装配式建筑电气的设计方案。
参考文献：
[1]李二宝.预制装配式住宅建筑的电气设计[J].建材与装饰，2018（39）：92-93.
[2]胡郭晨.分析预制装配式建筑中电气设计与配套技术[J].山东工业技术，2018（15）：109.
[3]陈宇，龚莹，王腾.装配式建筑中电气相关问题探讨[J].现代建筑电气，2016，7（08）：1-3+16.
