摘要：本文首先针对发电机变压器组带厂用分支接线差动保护电流回路接线进行分析，探讨差动保护电流回路接线需注意的问题。
关键词：发电机；变压器；单元式接线；差动保护；电流回路接线
引言
当前我国的电力系统子结构方面还有着明显的不足，并且其稳定储备也相对较小，在这样的情况下，防保护拒动作以及误动作都是非常重要的。在进行发电机变压器保护配置时，在保证其安全的基础上对其自动监控系统进行全面而充分的考虑，并且对其保护配置进行深入的论证，完全可以简化其保护的配置。差动保护通常采用环流法接线，这种接线在正常运行或外部短路时，电流互感器的二次电流环流于二次辅助导线中，流入差动继电器的电流等于两个电流互感器二次电流的向量差。
1差动保护电流回路接线
差动保护电流回路是否正确接线是关系到差动保扩能否投入的关键。有些差动保护由于电流回路接线不正确，使保护无法投入，甚至造成保护误动。据有关资料记载，我国某一年变压器差动保护动作情况，见表1：
.png)

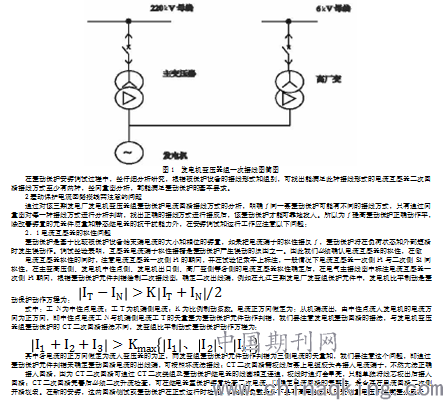

从表1看出，作为变压器的主保护，有1/3以上是误动作。可见选择正确的电流回路接线，是差动保护正确动作的必要条件。如某三期发电厂2 X 350MW机组的发电机变压器组的一次接线，就是典型的单元接线，主变为双绕组变压器，发电机型号QFSN-350-2，为日立公司制造，发变组保护系引进美国GE公司成套设备，其特点是设备可靠、抗干扰性能好、动作速度快。保护装置大多选用感应型、整流型继电器及部分静态型继电器。保护装置配置考虑主保护双重化，出口及电源部分相互独立、互不干扰。保护配置有三相发电机纵联差动保护和发电机变压器组差动保护，采用差动原理动作，并带有二次谐波制动及穿越性比例制动，以防止在正常负荷下或区外故障时发生误动。发电机变压器组一次接线见图1所示：

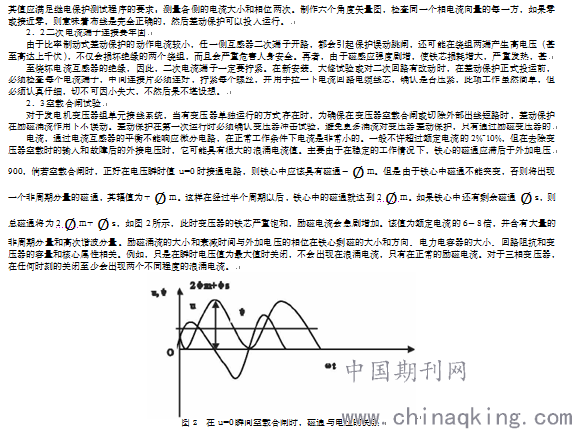

2. 4电流互感器二次回路的接地
差动保护二次电流回路只允许一点接地，此接地点须在控制室的保护屏。切勿在差动保护的每组互感器二次回路都设置接地点，否则当出现外部接地故障时，由接地网电位差产生的循环电流，会引起差动保护误动作。
2. 5电流互感器的二次负载问题
电流互感器的精度跟二次负载阻抗有着重要关联，在电流恒定时，如果二次阻抗越大，那么二次电压越高，互感器饱和越严重。在这种情况下，电流的很大一部分将被用来提供激励电流，使电流互感器的误差大大增加，其精度将降低。为了便于计算，制造厂对每种电

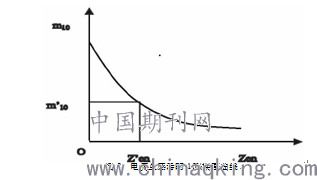

流互感器提供了在m10。下允许的二次负载阻抗值Zen（见图3），曲线m10=f（Zen）就可很方便地得出允许的负载阻抗。如果它大于或等于实际的负载阻抗，错误将满足要求，否则它应该尝试减少实际的负载阻抗，直到它符合要求。当电流互感器10%误差不满足要求时，可采取以下措施：（1}采用伏安特性好的二次绕组；C2）串接备用电流互感器加大允许负载；（3）增大二次电缆截面；（4）提高电流互感器的变比。
3结束语
通过对发电机变压器组单元接线差动保护电流回路接线进行分析探讨，本文提出了这种单元式接线差动保护电流回路的正确接线，在诸多电厂项目的发电机变压器组调试过程中总结出此经验，而且在实践中得到了验证，取得了令人满意的效果。
参考文献：
[1]刘维锋. 杜成康. 金启超.等. 电厂发电机变压器组保护的改造[J]. 电力自动化设备，2006，26（10）：117-119.
[2]王晶晶. 发电机-变压器-线路组保护的配置特点及实例分析[J]. 华北电力技术，2007（8）：37-39.
[3]吴笃贵. 杨恢宏. 发电机变压器组保护双重化配置方案的再讨论[J]. 电气应用，2005，24（7）：29-35.
论文作者:黄晓春
论文发表刊物:《基层建设》2017年第16期
论文发表时间:2017/10/16
