（广东电网有限责任公司佛山供电局 广东佛山 528000）
摘要：近几年随着国内经济的飞速发展，科技的日益进步，社会对电能的需要与日俱增，这样对供电可靠性、电能质量的要求也就越来越高。本文以馈线自动化VSP5型柱上负荷开关作为实例针对的配网自动化建设的几点思考。
关键词：电网自动化；VSP5；负荷开关
0 引言
国家电力体制政策不断更新，智能电网的需求日益增加，而其中配网自动化作为智能配电网的重要内容之一，其基本功能是提高配电网供电可靠性、扩大供电能力、实现配电网经济高效运行。馈线自动化VSP5柱上负荷开关，属“电压型”设备，它巧妙利用各段落的时间差迅速检测、隔离配电网线路故障，并自动恢复非故障段的正常供电。
1 馈线自动化VSP5型柱上负荷开关简介
馈线自动化VSP5型柱上负荷开关是电压时间型设备，其特点是来电延时合闸，失电立即分闸。虽然不能自动隔离故障，但与前一级配合利用闭锁功能隔离故障并且在故障修复后，可以自行恢复供电。
馈线自动化开关主要由四部分构成，开关本体、智能控制器（也即FTU，下将简称FTU）、电源端以及负荷侧PT、各部件间航插线。PT主要对控制箱供电和作为电压判据。
2 馈线自动化型VSP5柱上负荷开关在配网中的应用
2.1应用
.png)

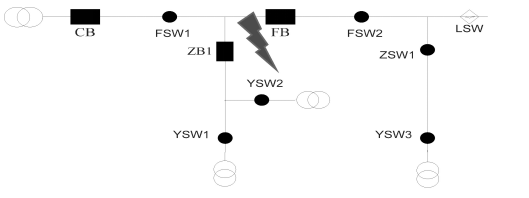

注：CB为带时限保护（限时速断，过流，零序）和二次重合闸功能的馈线出线断路器；
FB为带时限保护（限时速断，零序）和二次重合闸功能的主干线分段断路器；
FSW1～FSW2为VSP5型负荷开关；
ZB1为带时限保护（限时速断，零序）和二次重合闸功能的分支线分界断路器；
ZSW1为分支线分界负荷开关；
YSW1～YSW3为分支线用户分界负荷开关；
LSW为联络开关；
在采用了电压型配电自动化设备后，假设在永久性故障发生在FSW1后段FB前段，变电站内断路器CB将会因故障电流而先于杆上开关开断，随后各级杆上开关无压释放；在断路器重合闸后，杆上开关按设定的延时时间逐一关合，当开关FSW1关合后，因事故未消失，断路器将再次掉闸，即相当于重合失败；与此同时，FSW1、FSW2开关因感受到故障电压而闭锁，隔离了故障区间。按常规的操作规程，此时不应再关合出线柜断路器，而应在配电工区查处故障后再由调度下令送电。但由于配电自动化设备已隔离了故障区间，所以可通过再次重合，对故障区段的前端恢复供电；环网点的联络开关在感觉到一端失去电压后，将经过一定的延时时间自动投入，使故障段后面的区域恢复供电。可以通过FSW1、FB和FSW2准确判断出故障发生的区间，迅速查找故障，恢复供电。
２.２优点
1）现在为了配合变电站动作时间，配网线路上同一回路上馈线自动化柱上断路器不得多余两个，面临多分支长线路就出现问题，往往要利用二次重合闸来区分，而VSP5属电压型智能设备，保护装置利用各段落的时间差达到检测目的，动作时间整定及调试简单方便，不用考虑定值级差。
2）线路逐段送电，减小了合闸浪涌。
3）任一段永久故障，站内第一次重合闸即可识别永久故障并隔离故障，指示出故障区段；二次重合只是恢复送电的操作过程，无需多次重合。
3存在问题
遇到瞬时故障要前一级断路器动作，这使得故障影响范围扩大，如果线路没有其他自动化开关就必会照成变电站出现开关动作导致全线暂时停电；由于设备靠线路上PT是否有电来判断线路是否有电压，照成一旦PT损坏，不能正常取电，就会导致开关不能工作，甚至可能做成开关误动作严重事故。
不能识别单相接地和断相故障；残压闭锁有死区，造成故障范围扩大；对于多电源的电力环路，难以实现就地网络重构；故障处理时间长，且分段越多，时间越长。
4. 总结
电力系统配电自动化的建设在电力企业发展中具有重要意义，配网自动化系统的应用能显著提高供电质量和供电可靠性，VSP5的应用有效的进行故障的定位，及时的处理故障及恢复供电系统。
参考文献：
[1]郭谋发．配电网自动化技术[M]．机械工业出版社，2014．
[2]赖祥生．VSP-5型柱上自动配电开关在10kV线路单相接地查找中的应用[M]．电力设备，2000（5）
[3]诸骏伟．电力系统分析[M]．北京：中国电力出版社，1995
[4]熊小东．浅析当前的配网自动化［M］．中国新技术新产品，2012
作者简介：
李佳（1989.3-），女，吉林吉林人，研究方向：配网自动化技术
基金项目：佛山供电局职工技术创新项目（FSZC2015-056）
论文作者:李佳,黄燕华,谭祖雁
论文发表刊物:《电力设备》2015年8期供稿
论文发表时间:2016/3/11
