化学螺栓在冷轧辊设备上的应用论文_刘欣欣

摘要:随着现代工业建筑的不断发展,具有高承载力、安装方便等特点的化学螺栓应用得到了广泛的认可。文中主要对冷轧辊中化学螺栓的施工工艺进行了梳理,为厂区内其他辊设备化学螺栓的安装提供参考。

关键词:化学螺栓 冷轧辊 工程施工 施工工艺

Application of chemical bolts on cold roll equipment

Liu Xin-xin

(Baosteel Zhanjiang iron and Steel Co., Ltd. Guangdong 524000)

Abstract:With the development of modern industrial buildings,the application of chemical bolts with high bearing capacity and convenient installation has been widely recognized.The article mainly deals with the construction technology of chemical bolts in cold roll, and provides reference for the installation of chemical bolts for other roller equipment in the factory.

Key words: chemical bolts;cold roll;engineering construction;construction technology

0引言

化学螺栓通常是由四部分构成,即化学胶管、螺杆、垫圈及六角螺母,其抗拔力依靠与砼间的机械咬合力和握裹力共同作用,而抗剪是螺栓本身的作用。应用在冷轧辊基础下的化学螺栓其一方面要抵抗由于辊的高速转动所引起的剪应力,另一方面相对于膨胀螺栓来说,化学螺栓具有能够长期承载震动负载的优越性。本文结合化学螺栓与膨胀螺栓的差异性,以及化学螺栓在冷轧辊设备安装过程进行阐述。

1化学螺栓承力机理

化学螺栓通过合成树脂砂浆来粘合孔壁与锚杆,使二者形成一个整体,达到固定构件提高承载力的效果。其次,在承载机制上化学螺栓不同于与其他螺栓,如膨胀螺栓是利用胀紧后的挤压力和摩擦力达到承载作用,而化学螺栓承载过程中是利用树脂砂浆粘合与基础之间的附着力与内聚力达到承载效果,此外,由于化学螺栓是通过化学物质与基础形成一体,共同受力,故其荷载分布相对均匀无明显的应力集中现象,承载能力较强。

2化学螺栓的安装工艺

化学螺栓的安装可以分为两大类方法,一种是预埋锚固螺栓安装法,另一种是后置钻锚螺栓安装法。预埋锚固螺栓是指在机组设备安装前按设计图纸和准备好的座环锚固安装螺栓连同混凝土基础一道浇埋成型,待机组设备到工后,直接将孔与螺栓对接安装,不需要二次灌浆。此方法的具有安装难度大,机动性小,要求螺栓位置精度高的特点。后置钻锚螺栓法是将按要求设计制作的锚固螺栓在连同基础混凝土浇筑时,会立模预留相应数量、规格的孔槽,待设备及螺栓验货合格后,将预留的孔槽进行凿毛清理后将锚固螺栓对准机泵基座环精确位置后浇筑混凝土。此种方法安装具有不存在安装问题,但其在浇灌料要根据操作空间及工期的长短选取适当。

3.冷轧化学螺栓的施工

3.1冷轧辊区域基本情况

1550冷轧1区酸洗机组7#纠偏辊其作用为对钢带偏移进行纠正,原设计为单辊纠偏,因生产产品改变,原纠偏辊纠偏量不足,估需原纠偏辊进行改造,改为双辊纠偏。如图一所示为冷轧辊初始设计,图二为冷轧辊改善设计。由于设计要求,在原基础上需扩大基础,才可在种植,故此技改中,化学螺栓的种植方法采用后置钻锚螺栓法。

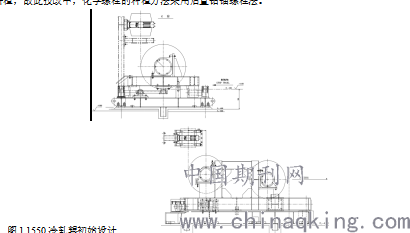

图1 1550冷轧辊初始设计

图2 1550冷轧辊改进设计

3.2化学螺栓的安装

化学螺栓的安装可以将其分成五个步骤分别为,钻孔清扫、放置药剂、旋入螺栓、固话养护、紧固螺栓。

(1)钻孔清扫:根据设计要求采用M30化学螺栓,故在钻孔时钻孔直径应选择35mm,其钻孔长度应为270mm,基体的最小厚度为380mm,紧固力矩为1200Nm,确定好螺栓的间距及间距,在基体上钻孔,使用深限位机构机具钻孔。此次冷轧1550辊基础采用水钻工艺,故为保持钻孔清洁,应将水清理干净,然后用压缩空气等工具将孔内浮灰及尘土清除。

(2)放置药剂:首先检查药剂的有效日期,且确保管带中的药剂不能有凝固、跑漏等现象。将药剂管插入洁净的孔中,保证药剂管不露出孔外也避免孔深过大药剂不充足的现象。

(3)旋入螺栓:将螺柱用电钻等机具旋入孔中直至深孔底部停止旋转。此外在必须保证药剂溢出孔表面,以保证药剂的正常使用性。旋入螺栓后,清除或抹平周围多余药剂时勿触碰螺柱。

(4)固化养护:在固化养护时,须达到规定的固化养护时间8小时。在药剂固化前,螺柱不可移动且不能承载或锁定螺母。

(5)紧固螺栓:待达到预定养护时间,药剂达到设计强度,可按照既定力矩紧固螺母。

3.3施工注意事项

施工前应在现场做锚栓的确定试验,测试条件应与设计要求相一致,以确认其承载力的大小。在钻孔时应保证孔径、孔位、垂直度的准确,避免打偏打大现象的发生。为防止开孔倾斜,避免螺栓安装不合格的现象,可在钻孔时从相互垂直的两个方向控制钻孔与基础的垂直度。在钻孔过程中若碰到钢筋,在允许的条件下可重新钻孔,否则使用金刚石钻孔机械将其切除。

4结论

化学螺栓具有安装方便,承载力好,施工成本低,减少预埋地脚螺栓等复杂施工工序及作业时间。在此次冷轧1550辊化学螺栓种植的项目中,化学螺栓对辊的固定实现了抗剪力效果好,快捷方便等特点,值得在同类设备安装时推广使用。

参考文献:

[1] 赵喜平. 化学锚固螺栓在工业安装中的使用[J].工程技术.2015.56-58

[2] 李启龙. 栽植化学锚固螺栓在混凝土烟囱中的合理应用[J].中国金属通报.2010.43.

[3] 徐光华、徐鹏等. 化学胶管锚固螺栓法在贯流泵座环安装中的设计与应用[J].江苏水利.2013,10,17-19.

[4] 韩玉霞. 高强化学螺栓的特点及施工工艺简介[J].山西建筑.2012.38(9).120-122

论文作者:刘欣欣

论文发表刊物:《科学与技术》2019年19期

论文发表时间:2020/4/29
