摘要：太阳能是一种可再生的清洁能源。近年来，随着科技的不断发展，光伏发电已成为一种非常重要的发电方式。也就是将太阳辐射到地球的巨大能量为人们所用，以节约地球的不可再生资源、阻止环境继续恶化。传感器是一种以实现人类同自然界有效互动的设备，对优化人类生产、生活方式具有重要作用。因而，设计出一种光伏发电中的传感器节能控制器，满足人类日益增长的生活用电需求。
关键词：光伏发电；传感器节能；控制器设计
一、光伏发电中的传感器节能控制器设计
所设计的光伏发电中的传感器节能控制器以调整光伏发电中太阳能采集位置为节能方案，增强光伏发电中太阳能与电能间的能量转化率，进而实现节能控制。其给出一种具有高水平能量转化优点的供电电路，提高传感器的储能性能，并为控制器合理供电。此外，通过为控制器选择合理的无线通信芯片和太阳光传感器芯片，使光伏发电的最优节能得以实现。
（一）控制器无线通信芯片设计

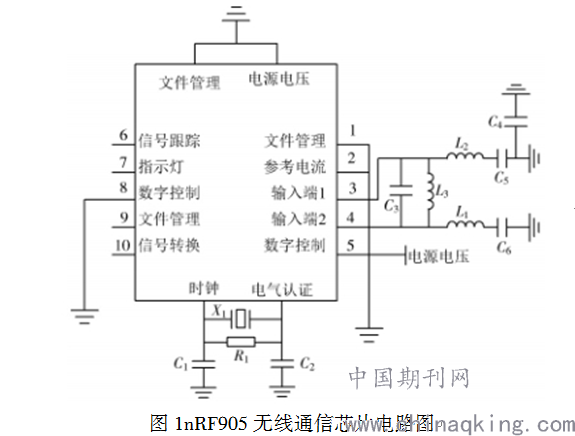

在所设计的光伏发电中的传感器节能控制器中，无线通信芯片是连接各设备、电路、元件之间数据通信的中间纽带。由于无线通信芯片能够对控制器中所有通信数据进行监控，因此，无线通信芯片的高性能将给控制器带来非常好的节能效果，并可有效缩短网络延迟，故要求所选无线通信芯片应具有良好的可靠性和通信效率。选用挪威NORDIC公司设计的nRF905无线通信芯片作为控制器的无线通信芯片。nRF905无线通信芯片的可靠性很强，并拥有丰富的片上资源，可进行片内解编码工作，使用起来非常便利，通信效率很高，图1是nRF905无线通信芯片电路图。
由图1可知，nRF905无线通信芯片在发送通信数据时，光伏发电中的传感器节能控制器将输入端1和2分别置于高引脚和低引脚中，再经由通信总线将数据保存并统计，再生成通信文件。文件管理对通信文件进行核准后，nRF905无线通信芯片再将通信数据发送出去。在接收数据过程中，数字控制将对符合nRF905无线通信芯片接收标准的数据进行读取，此时接口5自动进入高引脚。
选用nRF905无线通信芯片的一项重要原因是：nRF905无线通信芯片能够在实现控制器内部有效通信的基础上为通信工作提供节能模式，这对实现设计初衷意义非凡。节能模式可在维持控制器正常通信的前提下，缩减自身电流和数据收发的持续时间。通常，开启节能模式的nRF905无线通信芯片便能够满足光伏发电的通信工作需求，故可默认长期开启，于特殊情况下进行关闭即可。
（二）控制器供电电路设计

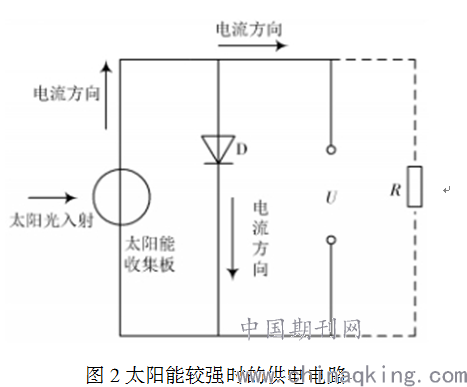

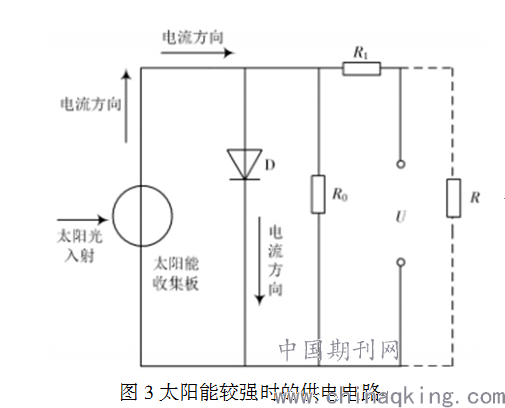

因为传感器的储能性能较弱，所以供电电路的合理设计对光伏发电中的传感器节能控制器具有重要意义。所设计的供电电路不但能够为控制器供应工作电能，也能优化太阳光光强的能量转化。在光伏发电中，太阳能的强弱会在一定程度上影响到供电电路的电能分配工作，因而，光伏发电中的传感器节能控制器设计了两种供电电路。当环境太阳能较强时，太阳能收集板的输出电流是不存在较大浮动的，此时供电电路应为控制器提供正向偏压，如图2所示。当环境太阳能较弱时，则需要增强供电电路对太阳能收集板输出电流的敏感性，如图3所示。
由图2、图3可知，供电电路中的R代表外接功能电路的总负载，由于该负载值并不确定，故用虚线描述；D是PN结型光电二极管，这种二极管的响应时间非常短，可实现太阳光能量的吸收以及传感器射频传输等过程。并具有非常强的光电转化性能，可对太阳光的能量转化进行合理优化；U是供电电路的输出端；R0和R1的作用是增强供电电路对太阳能收集板输出电流的敏感性，这两个负载的阻值为一大一小，将二者串联并使其中之一与PN结型光电二极管进行并联，对供电电路输出值的影响非常小，可忽略不计。
（三）太阳光传感器芯片设计
太阳光传感器是一种不受地域经纬度限制、可对太阳运行轨迹和辐射光强进行精确感应的特效传感器。光伏发电中的传感器节能控制器选择的太阳光传感器芯片是TSL2678，该芯片的能耗低、传感效率高且量程宽，能够对60Hz以下的太阳光波动进行自动修正，比较适合应用于光伏发电中。
波动幅值小于60Hz的太阳光光强可作为锁定事件输入到太阳光传感器的TSL2678芯片中进行参数提取。高于60Hz波动幅值的太阳光光强，将先经由供电电路进行能量转化，优化成锁定事件后再输入TSL2678芯片。积分模/数转换器先将太阳光参数转换成数字信号形式，再实现太阳光传感器对太阳光最佳采集位置和该位置太阳光光强的精准输出。
二、光伏发电中的传感器节能控制器软件设计

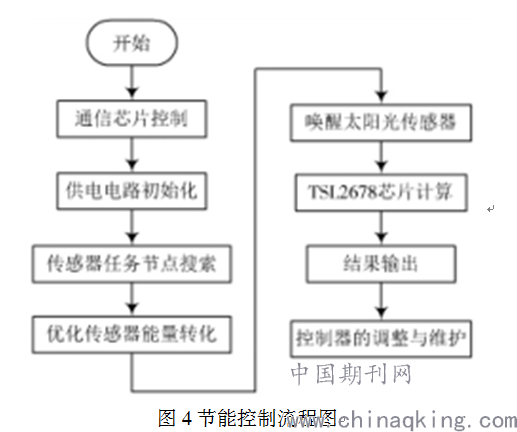

所提光伏发电中的传感器节能控制器的节能控制流程，如图4所示。由图4可知，为了增强光伏发电中太阳能与电能间的能量转化率，进而实现光伏发电中的传感器节能控制器的节能控制，本文使用nRF905无线通信芯片对整个节能控制流程进行监控。供电电路初始化后，nRF905无线通信芯片帮助搜索通信数据中需要进行能量转化的太阳光光强，经由供电电路实现能量优化。此后，nRF905无线通信芯片对太阳光传感器进行唤醒，利用其中的TSL2678芯片计算出太阳光最佳采集位置和该位置的太阳光光强。管理人员将参考该输出结果，对光伏发电中的传感器节能控制器进行调整与维护。
三、实验结果分析
（一）实验准备

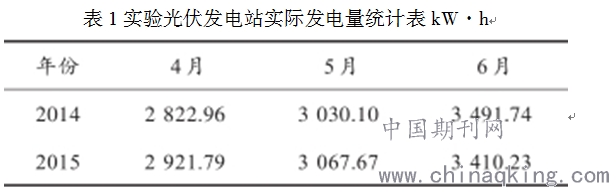

现对某省级光伏发电站进行仿真实验，分析本文所设计的控制器是否拥有较短的网络延迟和较好的节能效果。实验中与本文控制器进行对比的控制器有：双层储能传感器节能控制器和基于电容和单片机的传感器节能控制器。实验对2016年4—6月的实验光伏发电站各项参数进行仿真，实验光伏发电站2014年和2015年的同期实际发电量如表1所示。
（二）控制器网络延迟分析
在实验光伏电网中，不同月份的网络延迟限制标准也不同，本文控制器、双层储能传感器节能控制器和基于电容和单片机的传感器节能控制器的网络延迟实验结果。光伏电网给出的4—6月网络延迟限制标准均为直线，直线的下方区域表示网络延迟标准范围。双层储能传感器节能控制器和基于电容和单片机的传感器节能控制器的网络延迟曲线均有超出标准范围的现象出现，而本文控制器的网络延迟曲线始终处于网络延迟限制标准直线的下方，证明本文控制器的网络延迟较短。
（三）控制器节能效果分析

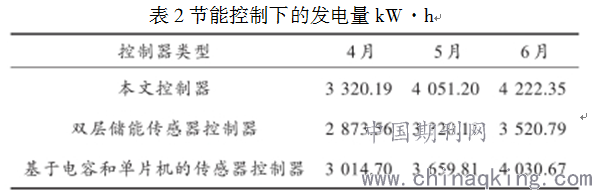

表2描述的是在三个控制器的节能控制下，实验光伏发电站在4—6月的发电量。对比表1、表2可知，本文控制器产生的发电量最高，每月可平均节约实验光伏发电站约740.50kW•h的煤炭发电量，可有效减少燃烧煤炭产生的二氧化碳、二氧化硫等有害气体的排放，证明本文控制器节能效果较好。
四、结论
本文设计一种新型光伏发电中的传感器节能控制器，其以调整光伏发电中太阳能采集位置为节能方案，增强光伏发电中太阳能与电能间的能量转化率，实现节能控制。所设计的控制器拥有高水平的能量转化供电电路，可提高传感器的储能性能、为控制器合理供电。并通过选择合理的无线通信芯片和太阳光传感器芯片，使设计初衷得以实现。
参考文献：
[1]王盼宝，王卫，吴炎.光伏发电系统中无电流传感器型MPPT控制策略[J].电力自动化设备，2014，34（10）：64⁃68.
[2]张建伟，韩路，杨昊，等.大型电网能耗自动监测模块的设计与实现[J].现代电子技术，2016，39（6）：150⁃152.
