（广东电网肇庆端州供电局 广东肇庆 526060）
摘要：文章分析新建小区供电方案优化设计方案，详细分析配电房施工要点及管理，旨在能为各地开展小区的供电优化与电力建设提供有价值的参考。
关键词：供电方案设计；配电房；基建；施工管理
引言
在新建小区中，变配电房的设计与施工对于整个社区的电力输送的正常运转来说具有极其重要的作用，同时其还需要承担一项艰巨的任务，也就是通过变电器来降低输入的电压，进而使其能够被家用电器或是公共用电设施使用，并对不同的新建小区进行供电。在房地产建设日益快速的发展形势下，小区的供电方案建设问题也成为了供电公司管理的重点，必须对供电方案的设计和配电房的施工加以重视。
1 优化供电方案设计的思路
在 10kV 电源进线方案优化过程中，需做好以下工作：①按照当地城市规划或者配网规划，一般可以使用电缆或架空方式，然后通过新建小区外部的 10kV 供电线路达到供电的目的。②可通过使用双电源供电方式承担新建小区内高层建筑电梯一级的负荷。③在新建小区内部，可使用环网柜和配电所方式，然后在通过电缆路线达到环网供电的目的。此时可选用单路 10kV 电源引入的方式进行供电。对于此种情况下的优化方案为：通过双路 10kV 电源引入的方式解决多于四百户的住宅小区或是具有一二级负荷的小区的供电问题。单路 10kV 电源进线设计可以很好的满足没有一二级用电负荷且规模少于四百户小区的供电需求。此外，通过优化 10kV 电源进线方案，可达到以下效果：①给新建小区的用电可靠性提供较高的保障。②可在供电线路负荷增加或者是减少时，随时调节两条线路间的用电可靠性，并通过将用电负荷较大的线路转移到负荷较低的线路上的方式，大大降低线路运行时产生的耗损，达到节能的效果。但此种优化方案还是存在一些缺陷的，就是相对于单路 10kV 电源进线方式，双路 10kV 电源进线的成本明显较高，进而加大了投资成本。
1.2 低压配电网优化设计
①小区的低压供电直径不可大于500m。②电缆的分接方式可以实施特定的分支箱，布置应尽量靠近负荷的中心地带。对于一些小区内的高层用户，可以采取低压预分支电缆的办法进行供电。③实施三相四线制的线路配置设计，负载电流不平衡度需要＜15%。④接户线和进户线都必须选择铜芯的导线，具体根据需求来择取截面对照的经济电流密度，之后再行计算压降。⑤一般来说，新建小区的公建用电设备总容量在250kW以下的情况下，皆适用于低压供电。
1.3 配置与布点
在对配电变压器加以设计优化阶段，需要正确地验算变压器所要的实际配变容量，以此来对配电变压器加以合理分析并选择最优化的配置。通常原则上，因新建小区的用电负荷率不高，并且其配电变压器的配备容量往往又要超过实际的负荷水平，因此在过去的小区配电
变压器往往都普遍有空载损耗太大、配容过剩的情况。针对这种实际情况，可采取更近一步且符合实际的优化设计方案，具体来说：一是要正确的预估总负荷；二是按照变压器容量实际验算所需的变压器数量，单台辐射供电低压不联络：①有鉴于很多电缆线基本上都在
施工阶段就埋在地下不能即时进行改变，因此电缆配置可以根据其最大负荷展开运行；②由于变压器基本都是装置在独立的配电房中，且配电房配置容易调节更换，即便变电量不足，也能够快捷地展开相应解决。所以为了可以在实际操作中获得低压联络效果，可合理地去缩小容量配置。完成配置与布点设计的优化能够实现多方面的优势：一是由于配电变压器的容量降低，降低了小区的建设成本，也能够为开发商争取合理范畴上的最大利益；二是变压器布点在同一配电房，能够很好地节省面积；三是配电低压联络能够使小区的供电形式愈发的机动，即使在用电负担比较严重的时候，能够使用两台配电变压器，在负担不重的时候，可以单独运行独立的配电变压器，两台设备间相互协调，提高配电变压器率，防止发生空载损耗；四是即便其中的一台配电变压器发生故障需要维修时，也可以用剩下那台变压器临时担负工作，缩短停电时间。
2 配电房施工要点及管理
2.1 选址

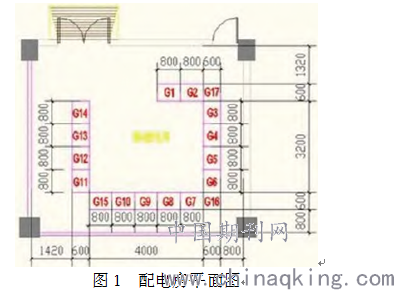

在进行配电房的施工选址时，配电房必须要建造在小区的首层，并且避免将其建在潮湿、易积水的地方，例如公厕、浴室的附近。建造配电房时，还需要结合配电房的设置进行选址，如图1所示，必要时可以在G16、G17设计转角柜，根据所需的供电资源比例来合理地考虑设备在运输到配电房中的限制条件，也可以将供电设备先搬到配电房位置上，尽可能避免供电设备在运输的时候出现限制，需要拓宽配电房门方可搬入。
2.2 土建预留
有相当数量的小区在进行配电房施工时，往往没有重视关于基础设备的施工，在装置重要的变压器、发电机时，并没有按照设计的图纸一一规划，从而致使这些设备落地接触，埋下无法估计的不良后果。设备长期运作时，也许会因地面的震动发生沉降，以致这些配电设
备发生不良震动，对设备的使用寿命造成很大影响。需要重视的是，配电房建设阶段，如果施工没有重视对进线电缆的套管预留亦或没有对备用套管实施必要的预埋等问题，直到配电房施工完成后放行人工开孔，就会加大开孔引发的渗漏问题，这是土建预留必须重视的问题。预埋接地母线时应当在地面灌浆之前提前准备跨接施工或是固定施工，实施必要的接地电阻绝缘检测，满足要求。预埋接受后，进行常规的隐蔽验收，再行灌浆施工。
2.3 接地系统的施工
对于接地系统的施工，其主要包括以下两方面的工作：①在新建小区中，配电房设备接地可与防雷接地系统一起接地体，也就是人们所知的联合接地，但此时的接地地阻不宜大于1Ω。其中，联合接地即为接地装置的共用，且接地原则为 “共
地不共线”，尽量不共用接地排，但可在地网中重新引出，进而保护接地线单独使用。②对于新建小区配电房设备接地，如果要与防雷接地系统分开，则其接地系统之间的距离不可小于20m，且此时的接地电阻应小于 4Ω。
2.4 线路安装
小区配电房的低压开关柜电缆的进出形式均有所不同，其中包括部分电缆为柜顶进出、电缆沟进出以及做电缆夹层进出，具体方法视情况而定。
通常情况下，如果小区的变配电房安置在小区设备层时，由于做电缆地沟造价较低，故而较多采取下进线，上进线造价较高，可多采取柜顶进出线。如配电房内的变压器设备超过5台，有鉴于电缆数过多，可以相应适用于电缆夹层的施工办法来敷设电缆。数量如果小于3台，则可以适用于柜下方行电缆沟，应当留意的是，一旦小区变配电房安置在最底层时，需要严密关注预防水灌到电缆沟而导致施工难度加大或电缆被浸泡，可做防火防水堵洞，还应谨防蛇、鼠等动物爬入配电房。所以，本文建议，现阶段对小区的冷冻机房、水泵房进行配电的电缆都尽量采取柜顶出线的施工方式，实施桥架明敷。在明确了柜顶出线的施工方案后，需保证配电房的空间，避免出现柜顶出线电过多，导致散热不利的现象，避免经常更换电缆。
小区配电房采取TN-S接地系统，低压侧中性线直接接地，从中性线N接地点引出保护线PE，设备外壳均和PE线独立连接。TN-S接地系统通常由5条线构成，其中：3条为相线；1条为中性线，即N线；1条为保护线。
2.5 施工检查
由于小区低压线都采取直埋敷设，因此要展开放射式供电办法，进行三相四线制供电。具体可选择合理的配电线路截面，这对降低金属耗量和线路能耗，确保供电电压的稳定有现实作用。
第一，负荷输送的距离比较长，长期处于最大负荷的状态，故而需要根据更加经济的电流密度来择取导线的截面，通过合理控制电压损失机械的强度和发热技术来验算导线截面。
第二，对200V以下的线路，输送距离不长却负荷电流较大的情况，可以根据电压损失来择取合适的导线截面。
3 结束语
在新建小区中，供电以及配电房的安全稳定运行是保障新建小区能够正常投入使用的基础和前提条件，因此，在新建小区的建设过程中，应当重视小区供电方案的设计并重视配电房的施工过程，重视配电房的建造地址、接地系统以及配电房相关设备的选择和管理，才能有效的保障新建小区供电工作的顺利开展。
参考文献：
[1]韩旭东，高仕斌，王斌．牵引供电方案设计中谐波谐振问题研究[J]．电力系统保护与控制，2013，22（15）．
[2]林文婷．建筑方案设计过程中的设计原则及要点分析[J]．城市建设理论研究—建筑设计，2016，1（2）．
[3]侯慧敏．高层住宅楼电气设计与研究[D]．长安大学，2013．
[4]潘 龙.谈新建小区供电方案设计及配电房施工要点[J].现代装饰：理论，2013（1）：88~90.
