关键词：备自投 可靠性
1.事故经过
某电厂2020年01月16日因#3高厂变低压零流I段动作导致#3主变跳闸, 在#3主变停电后，除380V 工作PC 6A段备用电源切换失败外，其余备自投均成功切换。在检查380V工作PC 6A段BZT回路时，发现该段备用进线间隔的分支PT二次熔丝熔断、电压继电器K327烧毁，判断为电压继电器故障导致二次熔丝熔断，并发低电压报警闭锁BZT装置。在更换了电压继电器和二次熔丝后进行BZT装置切换试验，装置切换成功。该厂使用的是WGB-877微机备用电源自投装置，下文阐述该装置的动作原理、备自投不正确动作的原因及防范措施。
2.备自投工作原理
备自投装置的原理结合图1说明如下：
2.1充电条件：
a)母线三相电压正常；
b)进线一开关1DL在合位，进线二开关2DL在分为；
c)当线路电压检查控制字投入时，进线2电压正常；
以上条件均满足，经15秒后充电完成。
.png)

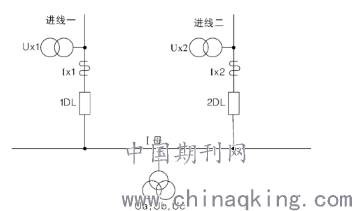

图1：该厂运行方式接线图
2.2放电条件：
a)2DL在合位；
b)当线路电压检查控制字投入时进线二无电压（Ux2）经10s延时放电；
c)有外部闭锁信号（闭锁投进线二开入）；
d)1DL、2DL的位置异常；
e)母线TV异常；
f)进线一拒跳；
g)进线二自投动作；
上述任一条件满足立即放电。
2.3动作过程：
当充电完成后，当母线失压，Ux2有压，进线1无流，延时跳开1DL，确认1DL跳开后经延时合2DL。
如果启动跳1DL且1DL合位不消失，经5s延时报“自投进线一拒跳”、“备投失败”，同时备投放电。
如果启动跳2DL且2DL跳位不消失，经5s延时报“自投进线一拒合”、“备投失败”，同时备投放电。
如果启动跳2DL且2DL在合位，经100ms延时报“备投成功能”。
3.备自投装置异常的原因
备自投装置的使用不仅提高了厂用电系统的可靠性，而且缩短了人工倒闸操作的操作时间，保证机组能尽快恢复。但受到人因误操作、误碰、逻辑设计缺陷、定值整定不合理等原因的影响，备自投装置经常出现不正确动作的现象，影响备自投装置的可靠运行，进而影响机组的安全运行。原因主要由以下几点：
3.1由于运行人员操作不规范，在操作备自投功能投退压板时有误投闭锁压板或漏投“合进线二”或“跳进线一”压板的情况发生。闭锁压板一旦投入，备自投装置立即放电，备自投装置将不再动作，造成事故状况下备自投拒动。
3.2闭锁回路误开入。
继电保护人员在备自投装置没有退出的情况下，直接在备自投装置上工作，容易误碰二次接线回路，使得闭锁条件误开入到备自投装置，因一旦有闭锁信号开入，备自投装置立即放电，备自投装置将不再动作，造成运行情况下备自投拒动。也有可能因误碰或误短接备自投跳闸回路，使备自投动作条件满足，使得备自投误动。
3.3定值整定错误。
虽然备自投装置的原理简单，若设置的整定值不正确，容易使备自投逻辑误判，造成备自投装置拒动或者误动。尤其低压厂用电源BZT装置保护动作时间应该在高压工作电源快切装置动作时间上增加一个△t级差，不然备自投装置的动作将失去意义。严重时因工作母线失压到备用电源投入为止，中间有1.5~2s时间的停电，将扩大事故范围。
3.4电压回路断线，负荷电流太小，备自投不受电流闭锁而发生误动。
4.防止备自投装置误动的措施
4.1排查、梳理备自投的启动、闭锁条件及逻辑关系。
排查各个备自投装置逻辑存在的安全隐患，利用机组停役、消缺的机会尽快整改，对新、改、扩建项目的备自投装置要严格按照统一标准配置。
4.2备自投整定要遵守保护定值整定原则。
4.3运行值班人员要按照巡检要求对备自投装置进行检查，尤其要注意装置的充电装置。当发现有告警或异常信号时，应及时汇报，并通知专业检修人员处理。
4.5新安装的备自投装置投入使用前，应进行备自投装置的实际带断路器跳、合闸试验，验证备自投装置功能的闭锁、跳闸回路的正确性。
4.6利用机组消缺或检修的机会进行备自投装置试验。
4.7加强对运行人员、检修维护人员在备自投方面的技术培训。熟悉备自投动作的原理，掌握备自投安全风险。运行人员应该按照操作票流程规范操作、防止漏项、错项。
4.8备自投闭锁应有实现手动跳闸闭锁及保护闭锁的功能，当母线有故障时，备自投不应动作。
4.9需要停用备自投装置时，应先退出装置出口压板，再退出装置直流电源，最后退出装置交流电源；装置投运时，操作顺序相反。
5.结束语
目前微机备自投装置已经在电厂、变电站大范围应用，但实际应用中运行人员仍需要密切监视DCS等监控后台反映出来的备自投异常事件、故障信息等信号，便于及早发现问题并处理。
