王存才深圳市水务技术服务有限公司 518000
摘要：随着我国水利工程的快速发展，也推动了抽水泵站技术的飞速前进。但目前我国的抽水泵站设备在安装方面还是存在不少问题，时常会造成供水故障。所以，对抽水泵站设备安装技术进行实践研究，不断总结、提高安装技术质量是非常迫切的。
关键词：抽水泵站；设备安装；质量控制
1.抽水泵站设备安装1.1 安装前准备工作①在水泵安装前，首先组织施工技术人员及设计单位应对施工图纸进行会审，并由设计单位进行技术交底，对施工图中的疑问及时向设计单位反映，确定解决方法以便于施工；组织参加施工的人员学习国家相关质量标准规范，贯彻《施工组织设计》，向施工人员进行工程技术交底和安全注意事项交底。
②对水泵机组的平面位置各部位竖向标高、各个进出水管的穿墙位置、预留孔洞的位置、高程以及水泵机组的顶面标高进行核实，以上各项应该符合设计文件的要求，并且偏差应该在规范允许的范围内。
③泵的基础必须满足强度要求，一般情况下，基础的质量大约在机组质量的三倍以上。对水泵和电机的零件进行仔细检查，看是否存在缺失和损坏现象，如果零部件不全或者在运输过程中损坏，应该及时进行补全和更换。
④根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及其加工场地，构件加工时应严格按照设计及质量验收规范，结合安装工艺进行合理、精确加工，保证构件加工质量。
1.2 混凝土的基础验收工①水泵安装就位前需要检查验收混凝土基础，并对混凝土基础的标高、位置、螺栓孔位置、尺寸以及坐标等进行复验，同时对基础的混凝土强度审验报告进行检查，另外所交接的交接混凝土基础检查验收结果需要满足设计要求。
②水泵机组基础高度应当以满足水泵机组的安装为主，一般水泵机组基础需要高出地面一百毫米即可，通常需要控制在100-300mm 之间，基础的平面尺寸也就是每边的尺寸需要比水泵机组底座的尺度宽100-150mm 之间。在进行吊装就为工作时，可以选择将水泵吊起，清除掉底座下面的泥土和油污，将地脚螺栓穿入，并拧满螺母。将泵放在基础上并对准预留孔，基础和底座之间放上垫铁。
1.3 水泵位置的调整首先对水泵的底座位置进行调整，将水平尺放置在水泵在底座上，保证加工面水平，如果水平度不足，应该用垫铁进行调整，并能够使底座的高程满足安装要求。如果采用垫铁进行调整时，有一点是需要引起我们高度重视的，那就是斜垫铁承受的荷载不能太大，并且斜垫铁应该放在平垫铁的上面。矩形垫铁可以承受较强震动以及负荷的设备。开口垫铁则是通过支座的形式在平面的金属结构上安装。如果支撑面比较小，则应该增加底脚的数量，一般增加两个以上。在安放垫铁时还应该注意，一个地脚螺栓应该有一组垫铁，两垫铁应该保持100-500mm 的距离，垫铁应该按照一定的规则放置，一般在最上面应该放置一块内倾斜垫铁，在内斜垫铁的下面放置平垫铁。若承受的负荷不是很大，那么该垫铁组只需一块斜垫铁就可以如果需要承受的荷载比较大，该垫铁组应选择成对的斜垫铁。经过找平后再采用电焊进行焊接牢固。高负荷之下，并且设备运行有强烈振动，则不可使用斜垫铁，应该选择用平垫铁。
1.4 水泵吸水管以及出水管这两种管道的配管以及连接吸水管以及出水管作为水泵安装必不可少的一部分，吸水管以及出水管是否能够正确安装，以及安装连接是否正常直接影响着水泵正常工作运行。
水泵的吸水管以及出水管需要等到水泵已经固定稳固，水泵已经经过严格的校准，水泵已经经过二次灌浆，同时混凝土强度已经达到百分之七十五之后才能够开展配管以及连接工作。
在进行配管工作时，水泵与吸水管以及出水管这几部分进行连接时，需要平行于法兰端面，不能将水泵与吸水管以及出水管这三部分强硬连接在一起。在连接水泵与吸水管以及出水管时需要安装配备隔振管道配件，向能够曲挠的橡胶异径管、能够曲挠的橡胶接头或者是能够曲挠的橡胶弯头，这样就能够达到位移补偿以及隔振补偿的目的。另外需要在已经连接到水泵的阀门、吸水管以及出水管分别涉及牢靠的、独立的、弹性强的或者是隔振支架或支架，防止管道重量被动添加到水泵中。
2.水泵设备的调试进行水泵设备的调试，首先应检查好泵螺母是否有松动情况，检查电机是否存在欠压及过热保护情况。如果水泵的接线和其他部位安装符合要求，便可开始调试。实施调试时，需要有2 个以上的人员配合，一人对水泵电机进行观察，一人操作变频控制柜。先将工作模式选为手动，观察点动水泵电机之后的转向是否正确。
3.水泵减振降噪控制措施3.1 减振措施（1）减振垫采用基础的悬浮安装设计法，切断整体设备产生机械振动的振动源，使所有振动设备悬浮于基础上，彻底隔离振动源的刚性传递。

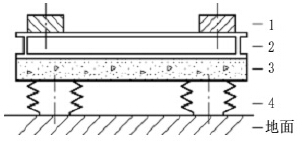

现在有一种新型的方法，叫做双层隔振法，即设备、悬浮式配重基础（薄水泥板）及地面之间，均有减振垫，如下图所示。
其中，两种减振垫分别采用“钢弹簧橡胶复合减振器”和“一种阻尼橡胶柱钢弹簧减振器”。
.jpg)
双层隔振法（1.减振垫 2.槽钢 3.薄水泥析 4.弹簧减振器）（2）套管在设备管道穿过墙体或孔洞时，如果不做任何隔断措施，管道与墙体直接接触，管道振动会把一部分传递给了建筑结构，从而把振动噪声传送出去。所以在实际施工中，管道穿墙时要加套管，并且套管与管道的中间要用柔性材料填密，形成软连接。
（3）弹性支架吊架泵房管道安装时尽可能采用落地支架，减少振动由楼板传导出去。无论是支架还是吊架，管道都尽量不要与其硬连接，采用橡胶板或者橡胶垫等柔性材料进行过渡，减少能量传递到建筑结构。
3.2 消声措施（1）低速泵和无负压设备电动机噪声在水泵站里是一个很普遍的问题，选择低速泵或静音电动机泵，降低电动机运转时产生的电磁噪声和振动，从而降低噪声影响。无负压设备由于利用了市政水压，使得设备在满足压力要求情况下，适当选小电动机功率，从而使电动机噪声减少。
（2）止回阀和水锤消除器水泵出水管道上设置缓闭式止回阀和水锤消除器，用以消除水锤影响。水泵起闭时，管道流速和压力会发生瞬时变化，如果没有消除水锤，会产生极大的响声和振动，特别是起动频繁的使用场所。缓闭式止回阀具有消声功能，可以很好地解决管道蜂鸣声。
（3）软接头水泵进水和出水管道要安装软接头，减低结构传递噪声，吸振能力强。
3.3 隔声措施（1）门窗采用内外双层钢板附贴阻尼层的隔声门，在门四周缝隙处用橡胶条密封，门底边加3mm 厚橡胶皮扫地。窗采用隔声玻璃，在窗架内填充吸声材料，有效地吸收了透明玻璃的声波。
（2）墙壁根据水泵站的噪声特性，墙壁吸声结构采用微穿孔结构。用垫块和龙骨把微孔板固定于墙面，微穿孔吸声面板厚度为0.8mm，穿孔率≤2%。另外，可以采用隔声棉贴于墙面上，也可以起到消声功能。
（3）封堵穿墙孔洞墙壁预留孔洞的地方，在管道穿越楼板及墙壁的同时必须用钢板和钢管围边，围边钢板或钢管与水管的四置距离应预留最小20mm 的间隙，围边钢板或钢管与水管的四置间隙内必须填满防火胶泥。
3.4 其他措施例如，设备系统采用双变频器控制并配置稳压罐，可以有效减少电动机运行和管道中水流、水锤产生的噪声。市政进水管深入到水池（水箱）底部，不采用传统的跌水进入方式，减少冲击水体和池壁的噪声。此外，设备安装人员的水平也是一个重要因素。
4.结语只有科学地进行抽水泵站的安装建设，才能避免各种质量问题的发生，并能减少水泵运行时的噪声及振动，保障整个供水系统安全、正常的运行。因此，抽水泵站设备安装工作人员要引起高度的重视，选择专业的施工队伍进行操作，定期对施工人员进行技术培训，并选择符合质量要求的水泵设备，从而确保投入使用后的抽水泵站能够正常运行，满足人们的正常需求。
参考文献：[1]陆鹏.水利水电工程水泵安装的工艺探讨[J].城市建设理论研究电子版，2014（07）.[2]杨坤.住宅加压泵房噪声分析及设计中应重视的问题[J].四川建材，2010（36）.
