摘要：10kV电缆线路的使用寿命较长，其主要分布于地下或者管道之中，和外界环境直接隔离，所以电缆线路的供电稳定性较强，使用电缆线路能够让城市电网规划更加合理，防止出现蜘蛛网式的电网结构。但是地下电缆线路也存在一定的缺陷，其铺设过程中需要投入更多的资金，因为电缆线路埋设于地下或者管道之内，给后期的维护检修工作都带来了较高的难度。所以，针对10kV电缆线路实施有效的运行维护管理，对于确保供电稳定性具有非常重要的意义。
关键词：10kV配电网；电缆线路；运维管理
随着电力行业不断发展，人们对供电的稳定性要求越来越高，城区电网设计改造势在必行，电缆线路也有着越来越广泛的应用。在电缆线路的支持下，电网规划更趋于合理，能够使复杂的电网结构得到有效简化，当然，电缆线路的缺陷也比较突出，在电缆线路铺设对资金投入需求量较大，通常情况下比架空电线要高出数倍，并且电缆线路的分布主要在地下或管道中，因此一旦线路发生故障，在检修与维护方面就会面临诸多困难。因此，针对电缆线路的运行与维护管理的研究具有十分重要的意义，这是保障供电秩序的有效途径，也是推动我国电力事业发展的重要前提。
1 10kV电缆线路的特点
10kV电缆线路主要负责电网中的电力分配和电力传输，属于电网系统中的基础性设施。我国10kV电缆线路的布设主要有两种，一种是埋设在地下，另一种是通过杆塔架设在空中，架空线路的安装比较简单，但是架空线路容易受到外界因素的影响。雷击、大风、雨雪天气等都会对架空线路的运行造成一定的影响，而且架空线路过于密集还会对城市环境和美观程度造成一定的影响。埋设在地下的电缆线路受到的影响因素比较少，而且不会对城市的现有空间进行占用，但是地下埋设电缆线路的成本比较高，而且在电缆线路运行过程中发生故障时，不利于维修工作的开展。针对我国现有10kV电缆线路的特点对运行维护方式进行研究，提出有效的管理建议，希望可以使电缆线路的供电质量更高。
2 10kV电缆结构及运行标准
2.1 10kV电缆线路结构
因为配电网电缆型号较多，本文中所分析的主要以典型三芯的10kV油浸纸绝缘电力电缆以及10kV交联聚乙烯绝缘电力电缆为例。下面对这类型号的电缆结构进行介绍。

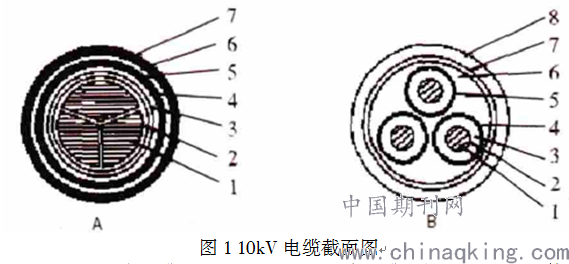

图1中A类电缆属于10kV油浸纸绝缘电缆的截面图，1为导体；2为相间绝缘；3为统包绝缘；4为半导体统包层；5为铅、铝包；6为沥青防护层；7为外铠层。
图1中B类电缆属于10kV交联聚乙烯电缆的截面图，1为导体；2为半导体层；3为交联聚乙烯绝缘；4为外半导体层；5为金属层屏蔽；6为填充物；7为铠装层；8为聚氯乙烯护套。
2.2 10kV电缆线路运行标准
正常运行状态下电缆芯允许温度可根据制造厂规定，电缆线路一般不允许过负荷，只有当进行其他事故处理时才能允许超过负荷15%，过负荷连续运行超过2h后必须及时恢复正常电流；电缆线路正常电压通常不能大于额定电压的15%；电缆表面不存在破损情况；电缆标志牌完整、清楚；电缆附件制作安全与相关规程相符合；带电部分相间和相对地距离与相关标准相符合。电缆终端头出线必须保证在固定位置，带电裸露部分之间到接地位置的距离不能低于125mm，户外情况不能低于200mm；附件表面不存在破损情况，接头不存在过热问题；附件标志完整清楚；管沟通畅，电缆未被污水或者污秽物覆盖，电缆处于固定放置状态。
3 10kV电缆线路运行维护
3.1 电缆本身的运行维护
为了使电缆线路不受到外界因素的影响，提高运行维护质量：①必须保证没有建筑材料等堆放在电缆线路上方，使电缆线路外表面磨损的情况得以避免。②化学物质排放物也不得与电缆线路的绝缘外套接触，避免其遭到腐蚀，如此才能够使电缆线路的使用寿命得以延长。在电缆线路运行维护中，应对其两端拉紧程度进行细致的检查，对管道锈蚀、脱开等现象及进行确认与处理，在相应的地下进行电缆线路的铺设时，应及时勘测路面情况，对线路标桩的完整性进行检查，同时还要注意电缆线路电流不得出现过负荷的情况，电缆线路的电缆芯温度应控制在规定的范围内。在10kV电缆线路铺设路上，如果有挖掘、打桩以及钻探等作业进行，就要对这些行为进行制止，并对沿路的电缆线路进行检查，确保其不会由于此类施工作业造成损坏。此外，还要对电缆线路本体的保护措施进行检查，确保电缆线路得到有效保护，使电缆受到破坏的情况得到有效避免。
3.2 电缆线路的管沟维护
电缆线路管沟的应用频率比较高，所有的埋地电缆线路都需要配置电力管沟。在对电力管沟进行维护时，需要制定相应的维护方案，有顺序的对管沟进行维护。电力管沟的维护要保证全面性，在发现电力管沟存在缺陷时，要对缺陷位置进行标记，在检查完成后，对缺陷位置进行统一修理。在电力线路的管沟位置偏移时，需要对偏移位置进行重新固定。在电力管沟维护完成后，需要对管沟内的污染物进行处理，保证管沟清洁，避免管沟杂物影响正常的电力运行。
3.3 电缆线路维修计划管理
做好日常维修计划、大修计划和预防性试验计划的管理：①日常维修计划内容包括电缆终端、中间连接点、电缆管沟等维修，主要查看这些地方的腐蚀、发热、氧化等情况，将维修计划进行详细的划分，如选择适合材料、合理分配工作等，将维修计划发挥最大效果；②大修计划的内容比较大，根据电缆运行情况，如电缆老化程度、负荷量、常见故障、外部金属氧化腐蚀现象等等，进行详细的综合评估，然后就按照重视程度，确定各个部分的维修时间，以及工作内容合理分配计划；③预防性试验计划主要是对电缆直流耐压性能的实验，其破坏威力很大，尤其是对塑料绝缘电缆的破坏威力极大。因此，严禁使用塑料绝缘电缆进行实验，像这种电缆最适合采用变频谐振进行实验。
3.4 终端维护
10kV电缆线路的终端维护工作一般是针对架空线路来说的。电缆线路终端维护重点即是户外电缆的连接点，由电缆运行维护工作人员对终端连接进行定期的检查，若存在不良运行问题及时采取应对措施。在过去对10kV电缆线路的终端维护工作中，终端发热故障约占了75%的比例，是维护工作中的重点内容，对终端发热的原因进行分析，要求维护管理工作人员及时处理，防止出现短路或者烧断故障。
3.5 电缆线路资料的管理
10kV电缆线路的覆盖面积比较广，所以电缆线路的资料很多，管理过程相对来说也比较复杂。电缆线路资料管理主要是对技术资料进行管理，对电缆线路的总平面布置图进行管理，明确电缆敷设的路线和敷设节点，以便在后期进行维护时可以更加方便。在对电缆头安装记录进行管理时需要明确记录安装过程、安装原因和安装时间等等。对电缆线路资料进行管理既可以保证历史资料的完整性，同时也可以为电缆线路的运行提供技术支持，保证了电缆线路运行的稳定性。
总而言之，必须要积极促进电网新设备、新技术的应用和发展，进而促进我国10kV电缆线路朝着更加智能化和自动化的方向发展，借助于现代科学技术来有效控制故障发生，进而获得更好的经济和社会效益。在市场经济不断发展的新形势下，只有更新工作理念，认识到电缆维护管理工作的重要性，采取有针对性的工作策略，才能够实现10kV电缆线路的安全稳定运行。
参考文献：
[1] 古晓威. 浅谈10kV电缆线路的运行维护与管理[J]. 广东科技,2009,18:198-199.
[2] 孙其勇. 10kV电缆线路运行维护及管理建议之研究[J]. 中国新技术新产品,2016,08:81-82.
[3] 于建伟,于建水,郗力强,高晨语. 10kV电缆线路的运行维护及管理[J]. 化工管理,2016,20:164.
论文作者:陈中东
论文发表刊物:《电力设备》2017年第18期
论文发表时间:2017/10/30
