（西北电力建设第三工程有限公司 陕西咸阳 712000）
摘要：本文对陕西榆神200MWp光伏发电项目330kV升压站的架空母线的安装质量控制工作进行探讨，其目的是通过分析，提升变电站电气设备的安装质量，为电气设备的安全运行提供保障。
关键词：升压站 架空母线 质量控制
1 工程简介
陕西榆神200MWp光伏发电项目330kV升压站工程为中电投榆神光伏项目及榆神工业园区其它光伏项目配套工程，此区域规划光伏电站均以35kV线路接入榆神光伏升压站。
在施工过程中，严控质量工艺，确保了所安装设备的使用性能及可靠性要求，提高了美观度。架空母线安装,被评为本工程的亮点项目。
2 架空母线施工前主要控制措施
架空导线型号LGJ-400/35，管母型号6063-Φ200/180。
2.1作业机械、工具、仪器、仪表准备齐全；
2.2导线、绝缘子、线夹、金具等材料到达现场后，检查其包装良好，规格型号符合设计要求，附件、备件齐全，产品的技术文件齐全。
2.3进行导线握着力试验及绝缘子耐压试验合格后方可进行施工。
2.4检查导线应符合GB/T1179-2008 《圆线同心绞架空导线》的有关规定。应无扭结、松股、断股等缺陷，导电部分的断面损伤不大于5%，单股导线的损伤不大于2%，钢芯无损伤。
2.5绝缘子瓷釉表面光滑、无破碎、掉瓷和裂纹，钢帽、铁脚无损伤。
2.6线夹、金具应符合GB/T2314-2008 《电力金具通用技术条件》的有关规定。镀锌层完整、无变形、裂纹、伤痕、砂眼、锈蚀等缺陷。金具表面光洁、无毛刺和凹凸不平。
2.7本工程330kV屋外配电装置采用悬吊管母线，管母线为固定尺寸，外观光滑平直，无破损和变形。
3.架空母线安装
3.1跨距测量及下料长度计算
(1)跨距测量（L），跨距测量在晴朗、无风的天气下进行，并记录当时的环境温度。测量时，取两侧挂线板或U形环内口之间的距离。
(2)测量绝缘子、金具串的总长度（λ），将绝缘子、金具串组装好并垂直挂起，测量从U形环内侧到耐张线夹钢锚内孔（即导线钢芯所达到的位置）之间的距离。
(3)导线长度计算：
采用公式进行计算：L=L1-2λ+2.7K×F2/L1
F：设计图纸弧度值 L1： 实测档距 λ：绝缘子及金具总长度 K：校正系数 K=1.2-2.0
3.2导线的展放下料
(1)放线场地铺有油布保护措施，严禁着地拖拉放线，以免造成线股擦伤。
(2)导线盘摆放平整、牢固。
(3)导线从线盘上抽出时，一般都带有扭力，应将扭力释放。测量时保持挺直，以保证测量精度。
(4)导线测量准确后，用油漆笔或锯条在切割点做好标记，并用白胶布标记跨和相编号，在断口两侧各15mm处用不锈钢扎带扎牢。用锯条或专用工具切割后，用锉刀修去毛刺。
3.3导线压接
(1)导线压接根据GBJ149-90《电气装置安装工程母线装置施工及验收规范》第2.5.4条的要求采用液压法。
(2)检查液压设备工作正常，压力范围与钢模和线夹的要求相匹配，钢模的内模为正六边形，六角形的对角尺寸与受压件外径相符，对边尺寸与对角尺寸比值为0.866D (D：为压接管直径)。
(3)用汽油清除耐张线夹各部件管内油污，使用棉布清除锚孔内的锌疤和铝管内外的卷边、毛刺，不能使用棉纱，防止棉线遗留。清理完后及时整理，防止再次受油污污染。
(4)调整液压工具的压力释放阀，使其压接压力与线夹要求压力相符。

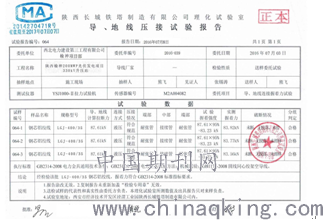

a)正式压接前，先进行试压，方法是取试件仔细测量耐接管，钢锚或衬管的原始长度，按压接顺序压接，分别计算各受压部件的伸长量，做好记录，使以后压接预留该伸长量。试件符合下列规定：每种耐张线夹取试件为两件；
b)每种设备线夹、T型线夹，跳线线夹，每种导线取试件一件。
c)试压结果符合规定,试验报告合格。
.png)
(5)导线端头剥后进行清洗，清洗长度大于线夹长度的两倍。钢芯散股用汽油清理干净。
(6)压接前再次检查压接工具，放置平稳，调整压接工具的角度使导线与压钳的钢模轴线一致，如高度偏差和倾斜均会造成弯曲。钢模有上下之分的要注意不能放反。再次检查调整钢模的选择和压力的调整与线夹相匹配。
(7)设备线夹的压接。顺序为导线端部修整、清理压接区域、涂电力复合脂，线夹要穿到位，压接方向不能错。在整个压接过程中，要用工具保持与导线轴线始终处于压接管的轴心上。
3.4架空线架设方法
(1)导线架设施工区域设置警戒线，无关人员不得入内。导线架设时，下方必须设专人监护，任何人不得通过或逗留。
(2本工程330kV配电架空线主要采用上滑轮挂线施工方法，并在挂线侧，找临时反方向拉线，拉线对地角度小于45。.
(3)导线架设所用的绳索、滑轮等，使用前必须认真检查无缺陷，并经计算强度满足导线牵引最大负荷的要求。
(4)引下线连接后，按规范要求（见下表）的螺栓力矩值认真检查其连接螺栓。
钢制螺栓的紧固力矩值
.png)
3.5弧垂测量及调整
(1)弧垂测量方法采用钢尺测量法进行测量。
(2)导线架设完毕后，测量其弧垂，弧垂的允许偏差应介于-2.5%～+5%之间，并且同跨内三相母线的弧垂应一致。
(3)校验导线对地距离必须符合设计及规程要求。
(4)软母线与电器接线端子连接时，不应使电气接线端子受到超过允许的外加力。
4管型母线安装
4.1管母线的加工制作应符合下列要求：
a)切断的管口应平整，且与轴线垂直。
b)管子的坡口应用机械加工，坡口应光滑、均匀、无毛刺。
c)母线对接焊口距母线支持器夹板边缘距离不应小于50毫米。
按制造长度供应的铝合金管，其弯曲度不应超过表中的规定
.png)
注：L为管子的制造长度（m）。
4.2管母线焊接：
◆管形母线应采用氩弧焊，焊丝型号为ER5356，合格证和试验报告齐全。
◆焊接前应将母线坡口两侧表面各50毫米范围内清刷干净，不得有氧化膜、水分和油垢；坡口加工面应无毛刺和飞边。
◆铝及铝合金硬母线对焊时，焊口尺寸应符合表的规定；管形母线的补强衬管的纵向轴线应位于焊口中央，衬管与母线的间隙应小于0．5毫米。
◆表面及断口检查：焊缝表面不应有凹陷、裂纹、未熔合、未焊透等缺陷；
◆焊缝应采用X光无损探伤，其质量检查应按有关标准的规定；
4.3.3母线焊接后的检验标准应符合下列要求：
◆焊接接头的对口、焊缝应符合本规范的有关规定；
◆焊接接头表面应无肉眼可见的裂缝、凹陷、缺肉、未焊透、气孔及夹渣等缺陷；
◆咬边深度不得超过母线厚度（管形母线为壁厚）的10%，且其总长度不得超过焊缝长度的20%。
4.3.4管母吊装
4.3.1支撑管母吊装前先将安装好的支柱绝缘支平，轴线调整至直线，以免影响管母的美观。
4.3.2悬挂管母吊装前先将绝缘子串进行组装。
4.3.3管母应采用多点吊装，使其受力均匀，以提高吊装的精准度。
4.3.4在地面安装好金具、封端球，注意封端球的滴水孔应向下。
4.3.5当管母吊离地面时，再次清洁管母，并在各间隔管母的最低点附近（避开隔离开关静触头和焊接处）钻一个￠6mm的滴水孔。
4.3.6起吊时必须时刻注意管母水平，管母起吊时上下高差不宜大于500mm。
4.4.2悬挂管母应按设计图纸按跳线并进行轴线和标高的调整。
5结论
在变电站架空母线安装施工当中，需要加强安装施工质量控制。所以，对于安装施工人员而言，需要对架空母线施工加强重视，细化其中的关键环节，精准把握每一个安装步骤，确保其符合行业规范和相关标准，使得一次电气设备安装施工安全和质量达到要求。
参考文献：
《电气装置安装工程质量检验及评定规程》 （DL/T5161.1-5161.17-2002）；
《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）；
《电气装置安装工程电气设备交接试验标准》GB 50150－2006；
《电力金具通用技术条件》GB/T2314-2008
《圆线同心绞架空导线》GB/T1179-2008
《工程建设标准强制性条文-电力工程部分》(2011年版)；
《国家电网公司电力安全工作规程（变电部分）》2009版；
《火电建设工程施工工艺示范手册》电气及仪控2005版；
陕西榆神200MWp光伏发电项目330kV升压站设计图纸及设计说明。
论文作者:杨张勇
论文发表刊物:《电力设备》2018年第21期
论文发表时间:2018/12/12
