关键词：视频监控；入侵检测；联动控制
引言
本系统将火灾报警、视频监控以及部分消防设施进行了整体的设计，对企业在重点区域的监控起到了良好的应用效果，同时降低了人工劳动强度，便于人员对报警区域的重点监控。
1火灾报警系统的常用设备
（1）火灾报警系统的触发装置是指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发装置，主要包括火灾探测器和手动报警按钮。触发装置工作的环境温度一般为-10℃~+50℃。（2）手动报警按钮是当人工确认火灾发生后按下按钮上的有机玻璃片，可向火灾报警控制器发出信号，火灾报警控制器接收到报警信号后，显示出报警按钮的编号或位置并发出报警音响。
2、视频监控系统的发展
2.1数字视频监控系统
由于模拟视频监控系统的诸多不足，且由于视频编码压缩技术、多媒体图像处理技术等数字化技术的发展，新的数字视频监控系统应运而生。数字化视频监控系统对模拟视频监控系统的性能有了极大地提升，数字化视频监控系统的核心设备是硬盘录像机（Digital Video Recorder DVR） 。硬盘录像机集录像机、画面分割器、摄像机云台及镜头控制、报警处理等功能于一体，将模拟摄像机传来的模拟视频信号进行数字化编码压缩并存储在硬盘上。DVR 很快便全面取代了 VCR，并在视频存储、查找和回放等方面有了质的提高。当前的硬盘录像机从硬件结构上主要分为 PC 式（即工控机式）硬盘录像机和嵌入式（即 DSP+MPU 式）的硬盘录像机。PC 式硬盘录像机一般由工业用主板加专用视频采集卡实现，并建立在 Windows 等操作系统上；嵌入式 DVR 基于嵌入式处理器和嵌入式实时操作系统，结构简单因此性能稳定使用方便。PC 式硬盘录像机采用开放式构架因此兼容性强软件易升级，但也易于遭受网络攻击。嵌入式硬盘录像机操作简单易于维护且比较稳定，因此选择嵌入式硬盘录像机的用户已经越来越多，其应用前景非常广阔。但采用 DVR 的数字视频监控系统由于其自身构架的局限，仍通过同轴电缆接受模拟摄像机的视频信号，因此适用于小型的监控系统。
2.2网络视频监控系统

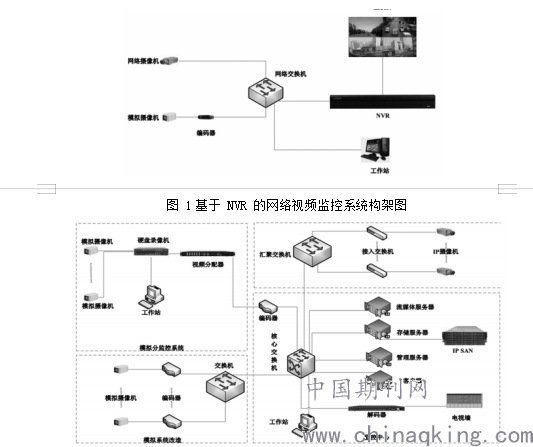

网络视频监控系统一般指安全监视和远程监控领域内用于特定应用的 IP 监视系统，该系统使用户能够通过 IP 网络实现视频监视及视频图像的录像、以及相关的报警管理。模拟视频监控系统采用点对点的模拟线缆敷设，而网络视频监控系统采用网络来传输视频及其他与监控相关的各类信息。网络视频监控系统可基于 NVR 或基于服务器+磁盘阵列的构架，其典型应用构架分别如图 1、图 2 所示。其中，基于 NVR 架构的网络视频监控系统节约了存储服务器等的成本，并可实现云存储功能。NVR 架构主要适用于中小型监控方案，对于大型监控方案该构架显得捉襟见肘。基于服务器+IPSAN 架构的网络视频监控系统以流媒体服务器为其架构的核心设备，提供前所未有的流媒体转发能力，由存储服务器和存储阵列共同完成视频数据的存储，存储的设备可在物理上集中或分散分布，这大大扩展了系统在物理上的链接范围，且因此使得系统的构架变得更加灵活。
.png)
图2基于服务器+IP SAN 的网络视频监控系统构架图
3视频监控与火灾报警系统联动控制的整体设计
3.1系统的构成
联动控制系统的整体设计如图3所示，由视频监控系统、火灾报警系统、联动控制服务器、DLP大屏幕，以及相应的软件构成。由于改行业的特殊性，防爆区、前端的摄像头以及火灾报警控制系统的探头必须满足ExdⅡCT4或CT6/DIPA20TA,T6，防护等级不低于IP65。对于摄像头的选择，以带云台控制和球机为主，增强系统的联动监控效果。目前，现场使用的防护等级低的一些探头已经腐蚀比较严重。
3.2系统的工作流程
火灾报警系统不仅可以与视频监控系统形成联动控制系统，同时也可以与消防系统形成联动控制系统，下面以化工企业的液氨罐区为例，简单介绍联动控制系统的整体控制原理，
.png)

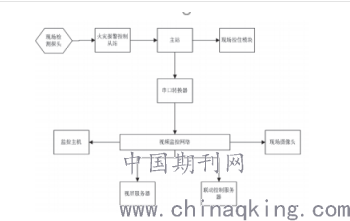

图3火灾视频联动控制架构
4.3编写施工方案，健全安装质量的检验制度
火灾自动报警系统的安装应注意编制施工方案，按照施工技术标准全面建立质量管理体系，完善安装质量控制体系。同时检查备件类型以及火灾自动报警系统的性能，所有不符合设计要求的报警系统，并在制造厂进行处理。进入施工现场的火灾自动报警系统应具有质量合格证书、使用说明书、产品认证许可证以及相应的国家质量检查报告。上述火灾自动报警系统检测标准有一处不合格，均不能安装，应立即退回工厂处理。对于报警系统质量较好的产品，利用多媒体平台向公众宣传，为施工单位提供可靠的信息。根据该报警系统投入运行的情况，制定日常维护方案，以确保系统在运行后期有效运行。日常维护人员申请专业中介服务，建立长期合作关系，从而使火灾自动报警系统的维护更加标准化和科学化。
4.4改进火灾探测器安装方法，确保安装质量达标
首先，为了确定安装位置，如感温火灾探测器，安装前应核对安装数量，调查具体安装位置，并同时满足技术规范和相关要求。在此基础上，调整探测器的安装位置、型号和数量，以满足施工现场的需要。探测器有两个基本要求，一个是防火范围，另一个是预警功能。第二，还有明确的检测器安装水平范围，检测器与壁的距离大于0.5m，检测器与梁的水平距离也是如此。空调装置供风距离大于1.5m，探测器孔与多气泡天花板的水平距离不应小于0.5m。对于不同的探测器，对距离有不同的要求，其次是:温度敏感的火灾探测器，水平距离小于1欧姆。再一次，施工阶段、接线箱预埋连接，检测器底座不牢固后，必须拆下，搬到轻型隔板上，做好固定措施。最后，探测器报警灯，底座位置与墙保持15cm以上的馀量，探测器报警灯的方向必须调整，以人员进出的主要方向为标准。
结束语
视频监控与火灾报警系统联动，在确认火灾发生后，该系统会自动控制火灾报警点视频并进行调整，正对火灾发生点，实时监控火灾情况，同时可以考虑联动消防系统进行灭火等[2]。在煤炭行业，利用视频监控系统与安防系统结合，构成智能安防系统，主动判断和预警一些关键信息，提升煤矿的安全管理水平。为了解决化工行业的一些难题，同时考虑到视频监控系统在化工行业的大规模应用，将视频监控系统与安全、消防系统联动，实现全厂区无死角监控及重大危险区域的非法入侵报警灯功能。将被动防护变为主动防御，变事后追查为事前预警，能够为保护企业人员、财产安全以及现场管理起到重要的作用。
参考文献
[1]孙盛洲,沈宏杰,菅威,蔡峥嵘,邵坚铭,王文娟.卷烟工厂火灾报警与视频监控联动功能的开发应用探讨[J].今日消防,2018,4(07):14-15.
[2]解卓军.GMC96_B型钢轨打磨列车视频监控和火灾报警联动的应用研究[J].科技创新与应用,2018(12):179-180+182.
[3]孟雷刚.浅析大型改企业视频监控与火灾报警系统联动的应用[J].化工管理,2018(09):70-71.
[4]李强,朱鸣.基于车辆身份识别、视频监控和信号控制联动的一体化稽查报警设计与应用[J].警察技术,2018(01):14-17.
论文作者:李凯阳
论文发表刊物:《科学与技术》2019年21期
论文发表时间:2020/4/17
