关于通信光缆破损监测技术的应用研究论文_梁瑶

摘要：光缆破损监测技术是保障通信系统能够维持正常运作的关键要素，特别是在我国信息化进程不断推进的时代背景下，通信业务的安全性、可靠性也逐渐成为人们关注的热点。为确保光缆信息通信技术能够实现长久稳定发展，需要加强通信光缆破损监测技术的研究与应用。

关键词：通信光缆；破损；检测技术；应用

引言：在传统的光缆破损监测当中完全依赖于肉眼鉴别破损故障，而伴随着社会经济的不断发展进步，科学水平也得到了相应提高，在全面自动化的促使下，在通信光缆破损监测技术中能够使用自动化监测设备完成这一重要工作，有效保障了光缆线路的传输质量。本文将着重围绕通信光缆破损监测技术的应用进行简要分析。

一、构成通信光缆破损监测系统要素

（一）前站

前站是通信光缆破损监测系统中的关键构成要素，在前站当中主要有测量电阻、数据传输、数据转换等个单元组成，所有构成单元均放置在密闭的绝缘筒当中。通常在光缆接头盒附近安装前站，其内部共有四条引出线并且相互连接。位于接头盒两端的金属护层与其中两条引出线相连，剩余两条引出线则之间与地面相连，其中一条为电源地线，另外一条为测量地线[1]。

（二）监测站

采集和数量数据、转换数据、转换电源、中央处理芯片等是监测站的主要构成要素，与前站相同的是监测站也被安置在相同的密闭绝缘筒当中，并且安装位置也高度一致，即安装在光缆接头盒附近处。在监测站中电源之间能够相互转化，前站当中金属护层与大地形成回路，而中继站通过利用此回路将原先的负电源转换成正电压，为电路提供重要的电源。与此同时监测站利用中央处理芯片中发射的信号能够控制前站选择与金属铠装是否相连，进而测量在光缆金属护层中的对地绝缘电阻，最后利用回路将测量结果及时传输至监测站当中。

图1 光缆破损监测系统

（三）中继站

用于构成中继站的单元主要为接受数据、存储数据、处理数据、查找光缆故障以及发射报警信号等等。中继站通常被安装在传输机房，通过发送控制指令给中继站附近范围内的前站，同时提供必要的电源给前站，从而完成对前站中测量的数据进行采集、分析和存储[2]。

图2 通信光缆破损监测系统

二、通信光缆破损监测技术的应用

监测站在向前站发送传输电压之后,前站中的电压存储将直接交由中央控制器控制,通过将原先前站中的电压转换成普通工作电路之后，其内部各部分正式开始进入工作状态。此时与前站相连的光缆金属护层中的对地绝缘电阻以及光缆接头盒中的湿度情况将会被测量,在前站当中的中央处理芯片将完成对全部测量数据的分析工作,同时和之前已经设定完毕的阂值进行比较,从而确定光缆是否出现破损。即使光缆并未出现任何破损情况,金属护层与接地线路之间形成的回路仍然会将真实的光缆信息状态传送至监测站当中。此时监测站将根据收到的测量数据分析光缆的实际绝缘层性能，完成对光缆的实时监测任务。在此过程中，金属护层当中对地绝缘电阻值的实际数值与光缆的破损程度有着直接关联，光缆的完整程度与对地绝缘电阻值成正相关关系。监测站站光缆破损监控当中占据着至关重要的位置，尤其是直接影响着前站数据信息的测量、处理和简单分析等各项工作，因此需要格外注重。为确保前站能够正常工作，监测站必须将-48V的电压转换成正常的+5V电压。

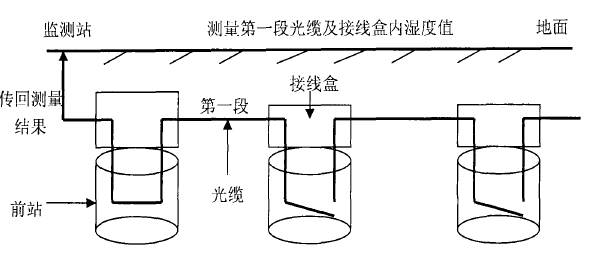

图3 前站的工作示意图

中继站通过分析前站中测量的全部数值，能够做出准确科学的控制命令。当金属护层中对地绝缘电阻值远远低于预定的标准数值时，中继站会及时向监测中心发出报警信号，并依据检测中心给出的具体指令通过不同的网络将中继站测量到的数据反馈至检测中心，并交由其完成发数据分析和处理工作。伴随着社会科学技术的不断发展进步，以GIS为首的全球定位系统也得到了广泛的使用，因此通信光缆破损监控技术也需要紧跟时代发展的步伐及时更新，利用卫星和全球定位系统锁定光缆的破损位置，并且及时将地理位置传输至监测站当中使得工作人员能够在第一时间发现光缆的具体破损位置和破损情况，进而及时派遣距离破损位置最近的维修人员进行光缆修复，避免因光缆破损而导致通信传输不畅、传输质量下降。与传统被动的光缆维修不同的是，光缆破损监控技术主动实时监测光缆情况，具有明显的前瞻性，因此也逐渐成为通信传输系统当中至关重要的部分之一[3]。

结论：总而言之，自从我国正式提出开展现代化、信息化建设以来，信息传输的数据量与日俱增，人们对通信光缆网络传输的安全性要求也愈来愈高，单单依靠过去传统的维护措施已经无法适用于当下通信光缆网络传输。因此通信光缆破损检测技术应运而生，通过实施监测光缆，主动了解在运行过程中光缆的状态，及时发现问题、解决问题，避免因光缆出现破损而导致通信传输质量下降。因此在通信传输过程中还需要加大对光缆破损监测技术的应用，并不断进行拓展与创新。

参考文献：

[1]杨理践，刘芳，高松巍. 关于通信光缆破损监测技术的应用研究[J]. 沈阳工业大学学报，2015，05:541-545.

[2]刘强，张居梅，简玉仙，张志谦. 探讨光缆监测系统在通信传输中的应用[J]. 光通信研究，2016，06:46-49.

[3]严绍康，黎光莹，方文才，吕金龙. 浅析通信光缆破损监测技术在系统中的应用[J]. 现代有线传输，2015，03:58-64+83.

论文作者:梁瑶

论文发表刊物:《基层建设》2016年18期

论文发表时间:2016/11/21
