浅析电路控制领域检索心得论文_黄宇

[摘要] 在电路控制的领域，根据说明书摘要及说明书记载的技术效果，难以获得准确的关键词时，通过结合生活常识确定的关键词“呼吸灯”，仅用一个检索式即得到本申请的X文件。极大的提高了检索效率。

[关键词] 电路控制；检索

案例简介

本发明的目的是提供一种，以解决目前的液晶电视一直处于待机工作中所导致的能源浪费问题。采用一种降低液晶电视待机功耗的指示灯控制装置，包括主控制器、LED驱动电路和LED指示灯，所述LED驱动电路分别与主控制器和LED指示灯连接，所述主控制器被配置成：循环输出第一信号、第二信号、第三信号、第四信号、第三信号、第二信号、第一信号，所述第一信号为低电平信号，所述第二信号为占空比为DR1的方波信号，所述第三信号为占空比为DR2的方波信号， 所述第四信号为高电平信号，其中第三信号的周期与第二信号的周期相同且DR2>DR1，所述LED驱动电路被配置成：当主控制器的输出为高电平时点亮LED指示灯点亮；当主控制器的输出为低电平时熄灭LED指示灯。

采用的电路图如下所示：

检索难点

其权利要求1如下：

1. 一种降低液晶电视待机功耗的指示灯控制装置，其特征在于包括主控制器、LED驱动电路和LED指示灯，所述LED驱动电路分别与主控制器和LED指示灯连接，所述主控制器被配置成：循环输出第一信号、第二信号、第三信号、第四信号、第三信号、第二信号、第一信号，所述第一信号为低电平信号，所述第二信号为占空比为DR1的方波信号，所述第三信号为占空比为DR2的方波信号，所述第四信号为高电平信号，其中第三信号的周期与第二信号的周期相同且DR2>DR1，所述LED驱动电路被配置成：当主控制器的输出为高电平时点亮LED指示灯点亮；当主控制器的输出为低电平时熄灭LED指示灯。

权利要求中记载的技术特征相对比较繁多，且涉及到主控制器具体的控制方法，不易提取关键词。

检索过程

通过对说明书的阅读，在本申请关于技术效果记载了（说明书第[0014]段）：本发明通过主控制器对LED驱动电路进行控制，使液晶电视的指示灯在待机时呈现出“呼吸”效果，降低了液晶电视待机功耗。审查员结合生活中关于产生“呼吸”效果的指示灯的表达，联想到关键词“呼吸灯”的表达方式。遂采用检索式“呼吸灯 and 电视”，得到12篇文献，经过浏览得到了多篇疑似X文件，并最终选择其中一篇作为对比文件进行评述。

对比文件分析

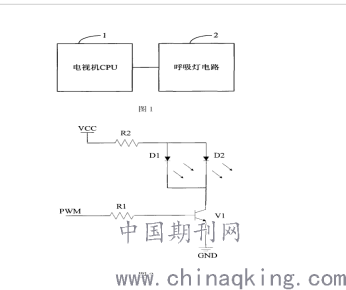

对比文件1（CN201608796U）公开了一种用于电视机的呼吸灯控制装置,并且公开了通过调节输出信号来使指示灯形成呼吸的效果。且电路结构与本申请类似，仅有略微的不同。对比文件1的电路图如下所示：

经过特征比对，本申请的权利要求1相对于对比文件1和公知常识不具备创造性。

四、小结

根据申请文件说明书中记载的电路结构以及技术效果，无法找到可供检索的准确的关键词时，可以结合生活常识，进行形象的表达，获得准确的关键词，从而快速获得准确的对比文件。

作者简介：黄宇，男，1989-，国家知识产权局专利局专利审查协作湖北中心审查员，主要从事电LED灯、OLED领域的发明专利实质审查工作。

论文作者:黄宇

论文发表刊物:《科学与技术》2019年第17期

论文发表时间:2020/3/4
