摘要：煤矿井下作业环境复杂，电力系统在运行过程中，容易出现短路、放电、电网电压瞬间波动等现象，进而导致高压开关出现欠电压，发生保护动作。而大多数高压开关都不具备延时保护跳闸功能，此时电力系统便无法正常供电，不利于煤矿井下作业的顺利进行，还存在较大的安全隐患。通过增设延时脱扣保护装置，可以实现对高压开关的改造，确保了保护动作的精准性，可以有效避免误保护动作发生，对于保证煤矿井下正常供电具有重要意义，文章对此进行了详细探讨，具有一定的技术指导作用。
关键词：煤矿；井下高压开关；欠电压保护；改造
对于煤矿井下高压开关来讲，冲击负荷、大型电动机直接启动、供电系统故障、雷电现象等，都容易造成供电系统低电压闪变，使高电压开关发生欠电压保护动作。一般情况下，前两种因素对电力系统造成的影响，要明显弱于后两者，可以通过人为调控来降低对电网的冲击，高压开关发生欠电压保护动作的几率较小。当出现后两种情况时，电力系统线路中会出现较大电流，严重影响了电网的运行稳定性，电网电压很容易小于额定电压的75%，此时，高压开关便会发生欠电压保护动作。通过对高压开关进行改造，能够完善其保护功能，对于确保电网的稳定运行具有重要意义。
1.煤矿井下高压开关欠电压保护装置类型

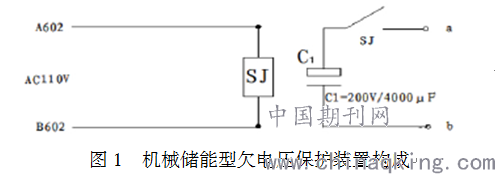

在对煤矿井下开关进行改造之前，需要先知道常用的欠电压保护装置，为完善、优化高压开关保护功能,提供理论依据。根据高压开关欠电压保护装置特点的不同，可以将其分为两大类，包括机械储能型和永磁型，两类保护装置的组成及连接方式存在较大差异。对于机械储能型欠电压保护装置来讲，时间继电器和电容是其核心元件，在安装该保护装置时，先采用并联方式使a、b两个电容形成一个整体，再与高压开关欠压线圈相连接，在电容a的导线中预留接口，以便接入时间继电器。电力系统稳定运行时，继电器和欠压线圈吸合，预留接点闭合，电容充电[1]。当电压小于额定电压的75%，或者电压中断时，继电器开始计时，欠压线圈运行状态保持不变，电容放电充当电源，直到电压恢复至稳定状态，此时继电器也会终止计时。如果电压异常状态超过设定时间，则继电器会延时断开，与a电容相连接点也断开并释放电能，赋予欠压线圈延时脱扣功能。机械储能型欠电压保护装置构成如图1所示。

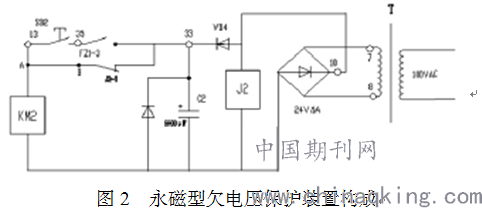

对于永磁型欠电压保护装置来讲，电力系统运行正常时，继电器和常闭接点分别处于吸合和断开状态，电容不向分闸继电器提供电能，分闸继电器不发生延时保护动作。当电压小于额定电压的75%，或者电压中断时，继电器和常闭接点状态都发生改变，电容充当电源向分闸继电器供电，分闸线圈吸合，进而实现脱扣延时保护。永磁型欠电压保护装置构成如图2所示。
2.煤矿井下高压开关改造后的工作机制
在完成煤矿井下高压开关改造后，其工作机制会有所改变。首先，当电力系统稳定运行时，延时继电器和直流继电器都处于吸合状态，其中直流继电器中的两个常闭接点断开，此时电容充电。其次，当电力系统电压小于额定电压的75%，或者电压中断时，延时继电器做出响应，电容充当电源，向继电器提供电能，继电器和常闭接点均没有发生变化，仍然处于原来的吸合和断开状态，分闸继电器保护动作[2]。在到达设定的延时时间之前，使电压恢复正常水平，则继电器终止计时，不发生延时保护动作，如果超过设定延时时间，则脱扣装置延时断开，继电器两个常闭接点相连接，电容相分闸继电器提供电能，使分闸线圈吸合，进而实现分闸目的。
3.煤矿井下高压开关改造检验及应用
在了解煤矿井下高压开关欠电压保护装置类型及工作机制后，便可以对其进行改造，增设延时脱扣保护功能。
3.1高压开关改造实验
在对高压开关进行改造设计时，具体实现方式是将以100V的交流电源，与高压开关电压互感器的输出端相连接，然后进行改造试验，确定最佳改造方案。使高压开关正常闭合，首先，当电力系统中没有接入欠电压延时保护装置时，如果电压小于额定电压的75%，高压开关正常断开，没有出现延时动作现象；在增设欠电压延时保护装置后，在电压小于额定电压的75%时，高压开关会根据设定的延时时间发生断开动作。其次，如果没有在电力系统中安装欠电压延时保护装置，在电压中断时，高压开关会立即断开，不出现延时现象；在安装欠电压延时保护装置后，当电压再次发生中断时，高压开关在断开时会出现延时，具体动作时间由预先设定好的延时时间决定[3]。另外，在接入欠电压延时保护装置后，分别使模拟电力系统出现短路、漏电等现象，此时不会对高压开关造成影响，没有发生欠电压延时保护动作，高压开关会立刻断开。
3.2高压开关改造测试
为了验证高压开关改造方案的可行性，以某煤矿为实例，对其进行测试。将欠电压延时保护装置接入到该煤矿中的两个高压开关中，设定延时动作时间为2s，在测试过程中，先使电力系统电压降低至额定电压的10%以下，保持该状态不能超过1min，断开总高压开关，此时，可以发现两个高压开关都会发生延时保护动作，在2s后才会断开[4]。并且，如果总高压开关处于断开状态，在高压开关发生延时保护动作之前，即在设定的2s延时时间内，使电力系统恢复正常运行状态，此时，接入有欠电压延时保护装置的两个高压开关，都能够正常供电，不会发生保护动作。同时，使两个高压开关分别出现短路、漏电等现象，测试欠电压延时保护装置是否会干扰其他保护功能，测试结果表明，两个高压开关都能够正常断开，这是因为欠电压延时保护与其他保护，在电力系统中分属不同单元，彼此之间不会造成相互影响，可以有效避免误保护动作的出现。
2.3高压开关改造效果
测试结果表明，对煤矿井下高压开关进行改造，能够实现欠电压延时保护，确保保护动作的精准性，改善了高压开关不具备延时跳闸的缺点，显著提升了煤矿电力系统供电的可靠性及安全性。通过井上、井下安装、调试和试验，将高压开关改造技术应用于某煤矿企业各矿井中，各矿井电力系统电压小于额定电压的75%，以及出现电压中断现象时，没有再发生保护误动作，均可按照预先设定好的时间长短进行延时保护，电力系统能够始终以较为稳定的状态进行持续性供电，保证了井下作业的顺利进行，大大提高了井下作业安全性。这些都是对高压开关进行技术改造，所呈现出的具体效果，值得大力推广和广泛应用。
结束语：
基于社会能源需求量的不断提高，煤矿开采力度也随之加大，表层煤矿资源越开越稀少，煤矿开采逐渐向地表更深处蔓延，井下作业难度变得越来越大。要向确保井下作业的安全、顺利开展，就需要提供可靠电能，这就需要对电力系统进行高压开关改造，以完善其保护功能，根据电力系统实际运行状态，选择最为合适的保护方式，实现高压开关欠电压瞬时保护和延时保护，将电网波动幅度控制在最小范围，保证电力系统能够持续、稳定供电，避免井下停电事故的发生，进而才能更加安全、顺利、高效的完成井下作业。
