关键词：220kv出线断路器；隔离开关检修
引言：
对出线断路器和隔离开关的安全隐患，需及时发现并处理，尽量减少故障的发生。保证两台设备的安全运行，可为供电系统提供可靠性和安全性。因此，电力企业应加深对其的了解，积极开展维修工作研究，并为确保电网安全运行提供保证。
1 220kv出线断路器及隔离开关检修的重要性
220kv作为高压输电线路，在中国当前的社会发展过程中，特别是在工业发展中，起着重要的作用。220kv出线断路器如果在运行过程中发生突发故障，将对供电网络的连续运行产生较大影响。隔离开关(如图1)作为高压电器，起到断路器的作用，保护人身和电路安全。使用电器过多会增加传输线的传输负载，导致传输线过载，从而引发电气安全事故。断路器和隔离开关作用在：当传输线过载时，电路将自动断开，以确保电路的安全传输。但受时间、人为和非人为因素的影响将使其性能产生偏差，从而使其在过载时无法保护电路，从而无法确保人们的生活。因此，检修断路器和隔离开关尤为重要。
.png)

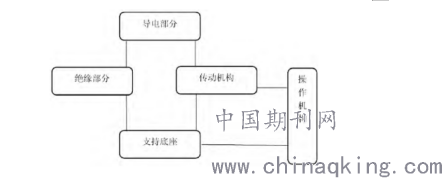

图 1 隔离开关构成
2 220kV出线断路器及隔离开关检修
2.1 电器操作过程中的检修
必须首先根据传输线路中的设备，运行状态等进行维护。在维修断路器和隔离开关的过程中，应检查断路器是否处于断开位置并采取绝缘措施。如果发现有绝缘方面的安全隐患时，应停止工作以防止发生安全事故。
2.2 防误检查
在安装断路器和隔离开关时，会受到各种因素的影响。因此，在执行安装和关闭操作时，必须按顺序进行。如果闭锁装置发生故障或隔离开关和接地刀闸不能正常工作，则必须严格按照闭锁的要求检查相应的断路器和刀闸的位置。只有在验证正确之后，才能解除锁定。
2.3 实施新型混合检修策略
出线断路器和隔离开关的传统维护方法是对主要设备进行定期维护。尽管此模式可以对隐藏故障进行必要的维护，但由于是周期性的维护，可能会错过急需维修的设备。因此，必须改变常规的维护管理方法，并探索一种将故障排除，计划内维护和状态维护集成在一起的混合维护策略。
2.4 做好技术管理工作
只有掌握断路器和隔离开关的初始状态，增加维修人员的培训，改善混合维修体系，才能提高断路器和隔离开关的维修质量和维修效率。这些取决于对出线断路器和隔离开关的技术管理。每半年组织一次核心技术会议，在系统功能上有机结合出线断路器跳闸和隔离控制开关的其他工作条件，采用传统统一系统的各项技术日常管理标准。
2.5 接触件过热维修
一旦210kV隔离式电源开关的触点过热，则应在维护工作后严格按照相关统一规范对它进行调节。由于母线停电不容易，因此应优先考虑母线侧隔离开关并进行检查。应停电，并应采用一种方法集中功率以解决母线侧开关的发热现象。同时，维护中应注意细节，以确保维护质量，其次，线路侧隔离开关的维护在检查隔离开关的热处理时应注意以下关键部分：第一，维护期间，检查隔离效果开关操作侧的接线端子是否采用铁合金钎焊夹，并使用最优质的螺母和固定装置，抛光接线端子的接触表面，清除杂质，并均匀涂抹适量的导电油脂。检查螺钉固定的拧紧应力比例是否合适，以满足扭矩要求；第二，彻底检查隔离效果开关按钮外壳的铜带是否松动或高速旋转。如果破裂，请仔细观察抛光情况，使用清洁的接触面，更换铜带，然后拧紧紧固螺栓以确保连接稳定；第三，对于动静触头的接触面，首先要确保隔离开关处于打开和闭合的位置，其次要确保接触面光滑清洁，必须及时更换接触指和接触部件，以防大面积烧伤。最后，检查夹紧弹簧支座是否可以提供足够的夹紧力。如果强力弹簧生锈或松动，请及时拧紧或更换强力弹簧。
2.6 绝缘子破损和闪络放电维护
在隔离开关工作过程中发现绝缘子破裂和闪络放电时，维护人员应仔细分析原因，并按规格要求进行维护工作。首先，确保新端子接地导体的质量水平，使用超声波检测无损和无损音质瓷夹及其质量，只有在合格后才能使用。其次，保持开关按钮的电导体隔离。如果没有无法比拟的探伤，请在瓷柱最核心的建筑材料冲压模上涂抹非绝缘的专用全尺寸保护胶。最后，在增强瓷柱的抗油和相间短路能力方面，应首先使用中阻和防污电缆制成，并增加平台的高度和绝缘击穿距离。陶瓷柱可以大大提高喷涂绝缘子的整体整体水平或基本材料。并使用隔离保护电源开关的导体主体进一步增强非绝缘的最佳效果。
2.7 隔离开关的维护
由于电气原因，打开和关闭均被拒绝。当确认由于电气原因无法实现打开和关闭时，首先需要检查是电动机的主电路还是控制电路。如果电动机主电路有任何问题，则必须检查电源，断开和闭合接触器，电动机，相序保护和过热保护。如果控制电路出现问题，则必须先检查锁定电路，然后再检查遥控和近距离控制转换手柄，打开和关闭按钮以及行进开口。一旦在维护过程中发现组件损坏，应根据原因分析及时更换。另外，为了提高次级电路中每个组件的可靠性，应使用高质量的次级组件。
2.8 分合闸不到位的检修
隔离开关无法打开和闭合的原因主要是由于电气和机械原因。当隔离开关未打开和闭合时，应按以下步骤处理：首先，检查变速箱连接部分，隔离开关的曲柄臂和连杆。如有变形，请及时更换。如果由于调整螺钉的松动而导致行程变化，请根据实际情况调整并拧紧螺钉。另外，向隔离开关的旋转部分注满机油，并在旋转部分涂上润滑脂，以防止灰尘，雨淋和雨淋。其次，检查开关是否由于电动机行程开关的应变而损坏。如果动作不可靠，则无法将隔离开关打开和闭合。如果行程开关出现故障，应及时更换，并调整电动机的行程，以确保隔离开关可以在适当的位置打开和关闭。
3 断路器与隔离开关检修的危险点分析
具体如下：第一，使用检修架和相关的施工设备时，应避免与带电部件接触。第二，进行维修工作时，避免电击和检修人员被短路灼伤。第三，拆除两侧的引线时，如果不采取措施或绝缘性能差，则维护人员会感应到电压，导致跌落。并且在移除导线后，转移过程安全措施的布置不当，会导致跌落伤害人。第四，在过滤断路器的绝缘油和液压油时，如果发生漏油，可能会引起人员打滑。如果滤油机开关操作手柄的绝缘性能不好时，也会导致维修人员被低压电击。第五，在修理断路器的传动部件时，维修人员也可能被销轴、开口销伤到。
结束语：
在当前的中国社会发展进程中，电力是人们日常生活中不可或缺的一部分。电力安全问题关系到我们的社会和经济发展。断路器在高压供电系统中不仅起到功率调节的作用，而且还起到安全调节的作用。断路器与隔离开关是电力系统的重要组成部分，其操作关系着系统运行的安全和稳定，若出现故障，可能引发电网故障和安全事故，因此要切实掌握其运行原理，提升操作水平，对故障及时有效处理，保障电力系统稳定安全运行。
参考文献：
[1]韩明.断路器和隔离开关检修危险点及其控制措施探讨[J].中国高新技术企业.2015(13)
[2]王灿飞，李以然，王军慧，王妙松，朱小峰.基于隔离开关检修的隔离断路器分析研究[J].电工电气.2015(03)
[3]周栋，周震宇，葛颖强.220kV断路器操动机构性能及检修[J].科技资讯.2014(30)
[4]李嘉俊.220kV变电站变压器运行及继电保护分析[J].科技展望.2016(22)
论文作者:刘维新,, 张世豪,
论文发表刊物:《中国电业》2019年 23期
论文发表时间:2020/4/24
