柳州市自来水管道设备安装工程有限公司 广西柳州 545000
摘要：本文对基于非开挖技术的市政给水管道工程施工技术进行了探讨，文章从阐述非开挖技术概念入手，进一步分析了在市政给水管道敷设施工中的应用、在市政给水旧管道更换施工中的应用、在市政给水管道修复施工中的应用等问题。
关键词：非开挖技术；概念；市政给水管道敷设；旧管道更换；管道修复
前言
随着城市现代化建设进程的不断加快，建筑行业呈现崭新的格局，各种先进技术的引进，为各类工程施工创造了良好的条件。在市政道路工程给排水管道施工领域，非开挖技术的运用，极大地提升了施工效率和质量。
一、非开挖技术的相关概述
从非开挖技术的概念看，它是指不用开挖便可开展地下管线施工的技术。从其使用要点看，这种技术借助钻进机械，在定向或导向作用下，只需少量的地表开挖便可做好管道的敷设、更换或修复工作，是一种新型管线施工技术。和传统的大量开挖地表方式比较而言，传统技术要对管线经过的全部区域进行开挖，直至管道敷设完成后才进行回填，这就会对沿线群众的生活造成巨大的干扰，如果管线周边有城市主干道，还会影响整个城市的交通运输秩序。而新的开挖技术对应的开挖面积极小，对现场造成破坏明显降低；同时起到简化施工程序的作用，优化工作效率。值得注意的是，非开挖技术也有其一定的局限性，比如管道在地下的埋设位置太深，容易在管道内形成积垢，而后期的管道维修和清洗工作是极为困难的。
二、在市政给水管道敷设施工中的应用
（一）顶管法
目前常用的顶管技术主要有小口径顶管法、手掘式工具管顶管法、挤压式工具管顶管法、土压平衡式顶管法、泥水平衡式顶管法和挤密式钢管顶管法等多种。不同的顶管技术所适用的范围不同，在选择施工技术时需要根据工程的实际需要合理选择。具体来讲，在对非开挖技术进行实际运用时，工作人员首先要结合施工设计图纸内容明确给水管道线路，并科学确定地点作工作井开挖地点；其次，以顶管出口孔对面的侧墙作为顶管施工阶段的承重墙，在其上安装相关的液压千斤顶与承压垫板。随后，便可借助钻机的工具头带着预制管道一节一节进行顶进，做好两个工作井间的管道敷设工作。在整个流程中，需要注意测量和校正问题，避免在管道顶进时偏离原本的设计路线，使其难以准确连接到下一个工作井的进口。在市政给水管道施工过程中加大对顶管技术的运用，能够迅速提升施工效率，并且避免了常见的噪音与污染问题，如果将其与泥水平衡掘进施工技术综合使用，还能完成大管径、超长度的给水管道施工工作，使用价值是极高的。

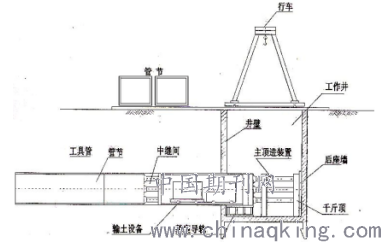

矩形顶管法施工工艺示意图如下所示：
.png)
（二）水平导向钻进法
水平导向钻进法作为市政给水管道施工中使用极为广泛的一种技术，在对其进行运用时，不需要按照顶进法的流程开挖工作井就可以完成非开挖管道的敷设。在操作时，需首先确定钻进敷设管道的路线，使智能化钻探设备直接钻入地下，并根据前期设计好的路线钻进；其次将钻探设备上的锲形钻头卸下，再安装上回程扩孔器，对地下的管道通道进行扩孔处理；最后用钻杆将所需要铺设的管道拉入其中，完成给水管道敷设施工。这种技术在使用时，先对土层进行钻孔、随后扩孔，最后将管道回拉到钻孔处，因此管道不会因为与周围土体频繁摩擦遭到大规模损坏，施工的安全性得到明显提升。水平导向钻进法的一大优势就在于，它运用导向探测技术，在钻进时尽量避开了地下原有管线，钻孔方向得到准确控制，钻进速度和方向都得到了有效保证，在地层条件复杂的地下管道施工中运用频率最高。
三、在市政给水旧管道更换施工中的应用
（一）裂管法
裂管法又被称为是爆管法或胀管法，它主要运用裂管器或爆管工具把原来旧的管道挤裂开来，并利用扩孔器进行扩孔，之后再将所需要更换的新管材牵引进去，从而达到以旧换新的更换效果。目前的市政给水管道施工大多采用PE管，极其适合这种旧管道的更换施工，操作便捷、效率极高，且经济性很强。因为扩孔后可以牵引进去直径更大的管材，更换管道后可以直接提升给水管道的供水能力，是一种使用价值很高的技术。然而，这种方法的不足在于，它无法运用在弯曲的旧管道中，在埋深较小的旧管道更换中也会导致地表隆起问题，所以需要结合施工的实际情况，具体问题具体分析，科学使用。
（二）吃管法
这种非开挖管道更换施工技术在运用时，需要用到某些比较特殊的隧道掘进机，比如某些经过改造后的水平钻机或微型隧道施工设备。在施工过程中，工作人员将旧管道作为导向，借助上述隧道掘进机将旧管道及周围土层进行切削破碎处理，并用螺旋钻杆清理出碎渣，并且将更换的新管材顶入其中，实现高效更换。该方法往往运用在管道埋深较大、无加筋的旧管道更换施工条件中，可以在复杂的地层中对其进行利用。
四、在市政给水管道修复施工中的应用
（一）点状修复的非开挖技术
如果已经施工完毕的市政给水管道的使用时间尚且在十年之内，只是存在接口等位置渗水问题，那么可以采取点状修复的非开挖技术，如接口嵌补法、注浆法、套环法、局部树脂固化法等。这些点状修复技术方法各有其独特的优势和不足，要求工作人员结合实际需要进行妥善选择。
（二）线状修复的非开挖技术
在旧给水管道的线状修复施工中，因为需修复的路线本身比较长，会面临比较大的修复难度。当前国内的线状修复技术发展一直不够成熟，操作设备也大多是进口产品，整体施工水平较差。在具体施工过程中，一般采用涂层法与内衬法两种。涂层法指的是把水泥砂浆或环氧树脂等喷涂材料喷涂在管材内部，起到修复的作用，一般由卷扬机或人工完成喷涂，在必要时也能直接用机器人完成涂层修补。而内衬法则是指将新管道衬在旧管道内，通过加热或加压的方法使新旧管道融为一体，又可以分成现场固化法、整体牵引法等操作方法。
结语
综上所述，加强对基于非开挖技术的市政给水管道工程施工技术的探讨，意义重大。相关工作人员需要明确非开挖技术在市政给水管道敷设施工、旧管道更换施工、管道修复施工中的应用要点，对顶管法、水平导向钻进法、裂管法、吃管、点状修复的非开挖技术、线状修复的非开挖技术等等技术进行妥善运用，保证其在市政给水管道施工中发挥其应有的重要价值。
参考文献
[1]钱海峰，郑广宁，糜思慧.近年国内常用非开挖施工技术施工方法综合概述[J].城市道桥与防洪，2012（03）.
[2]李春.非开挖施工技术在市政管道施工中的应用探讨[J].城市建设理论研究（电子版），2015（22）.
[3]倪建平，朱小祥.非开挖技术在城市给水管道施工中的应用及意义[J].城市建设理论研究（电子版），2015（16）.
论文作者:罗元
论文发表刊物:《建筑学研究前沿》2018年第36期
论文发表时间:2019/4/26
