万立储罐焊接工艺及焊接方法论文_ 张影涛

摘要:焊接是大型储罐制造的关键点,必须要做好焊接工程的质量控制,质检员要做好检查并记录焊接情况,在焊接过程中要按照施工工序和焊接工艺做好理化检测。

关键字:焊接工艺、壁板、焊缝、坡口

大储罐焊接主要是壁板钢材的焊接,所使用的焊条必须依据焊接工艺要求进行选择,所有焊条都要有焊条质量合格证明书,焊条在有效期内,质量合格证明书应包括熔敷金属的化学成分和机械性能,以保证焊接工程质量。

1焊接工艺

1.1壁板下料及坡口制备

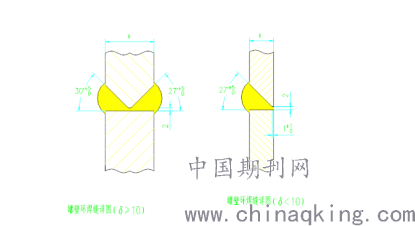

(1)壁板环焊缝坡口形式如下图所示。

环缝手工焊坡口形式图

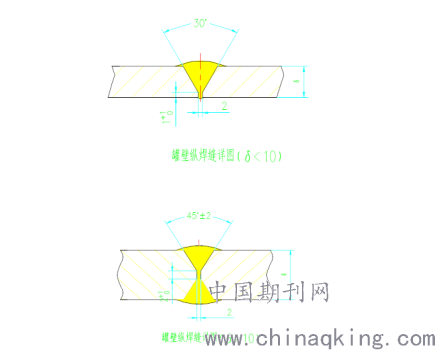

(2)纵缝坡口形式如下图所示。

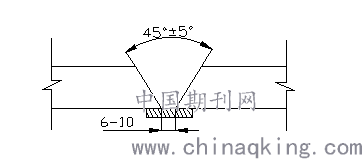

(3)罐底边缘板对接焊缝坡口形式如下图所示

(4)下料及坡口预制采用机械方法或半自动切割机。采用半自动切割后,坡口表面应进行打磨,去除表面氧化层。

2焊接方法

1)全部罐体焊缝焊接、点焊及焊缝修补采用焊条电弧焊。

2)接管打底采用手工钨极氩弧焊焊接,填充及盖面采用焊条电弧焊。

3焊接材料

1)第一、二层罐壁板材料为20R焊接焊条采用E4315。第一层罐壁板与罐底板(Q235-A)焊接焊条采用E4315,第二层罐壁板与第三层罐壁板(Q235-A)焊接焊条采用E4315。其余(Q235-A)焊接焊条采用E4303。

2)焊条使用前应经150℃烘干1小时,100℃恒温存放。用保温筒领取,随用随取,8h未用完需重新烘干,重复烘干次数不得超过3次。C接管氩弧焊封底焊丝采用H08Mn2SiA。盖面采用焊条E4303。

d焊丝使用前必须除油、除锈。

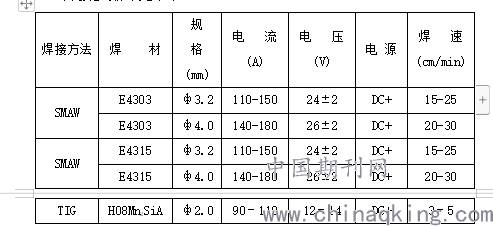

4焊接参数

5焊接环境

1)雨雪天气及相对湿度超过90%,如不采取有效防护措施,不得进行焊接。

2)TIG风速超过2m/s、SMAW风速超过8m/s,如不采取有效防护措施,不得进行焊接。

6定位焊

1)定位焊及工卡具的焊接,应由合格焊工担任,焊接工艺应与正式焊接相同,如有引弧和熄弧应在坡口内或焊道上。

2)每段定位焊缝的长度不宜小于60mm,间隔不宜大于300mm。

3)定位焊宜采用Ф3.2mm的焊条施焊。

7罐底焊接

罐底焊接顺序:固定点焊→焊外端300mm长焊缝→RT检查→磨平焊道→中幅板点焊→中幅板短焊缝从中心向外对称焊和打底焊时分段退焊→中幅板长焊缝从中心向外对称焊和打底焊时分段退焊→焊缝两端预留200mm不焊。

(1)罐底中幅板焊接时,宜按下列程序施焊:

1)焊接时,应先焊短缝,后焊长缝,初层焊道应采用分段退焊或跳焊法;

2)在焊接短缝时,宜将长缝的定位焊铲开,用定位板固定中幅板的长缝;

3)焊接长缝时,由中心开始向两则分段退焊,焊至距边缘板 300mm 停止施焊,待切割余量后收缩缝施焊前完成焊接。

(2)每条焊缝至少焊两遍,严禁一次成形。

(3)初层焊道应采用分段退焊或跳焊法,由4或8名焊工均匀分布对称施焊。

(4)边缘板焊接,宜按下列程序施焊:

1)先施焊靠外边缘 300mm 部位的焊缝,由罐内中心向外施焊,焊接时宜采用隔缝对称施焊法;探伤合格后需将焊缝余高磨平。

2)在罐底与罐壁连接的角焊缝焊完后,边缘板与中幅板之间的收缩缝施焊前,应完成剩余的边缘板对接焊缝的焊接;

3)边缘板对接焊缝的初层焊,宜采用焊工均匀分布,对称施焊法;

4)收缩缝的第一层焊接,应采用分段退焊或跳焊法。

5)罐底与罐壁连接的角焊缝焊接,应在底圈壁板纵焊缝焊完后施焊,并由数名焊工从罐内外沿同一方向进行分段退焊,罐内焊接应比罐外焊接超前200mm。焊工较少时也可先焊罐内后焊罐外,焊接时亦须均匀分布沿同一方向分段退焊。每条焊缝至少焊两遍,严禁一次成形。

6)罐底边缘板采用带垫板对接接头,对接焊缝应完全焊透,表面应平整。垫板应与对接的两块底板贴紧,其间隙不得大于1mm。

8罐壁焊接

罐壁焊接顺序:调整好焊机及防风措施→外侧立缝分段焊接→气刨清根→内侧立缝焊接→组装定位→坡口间隙检查调整→外侧横焊道焊接→对称分段退焊→气刨清根→内侧横焊道焊接→RT检查

1)罐壁焊接一律采用双面焊,背面用砂轮打磨后采用焊条电弧焊封焊,保证全焊透。

2)环缝的点焊应在纵缝全部焊完后进行。

3)应首先焊接纵焊缝,后焊环焊缝。初层焊道采用分段焊。

4)纵缝应用6-8名焊工均匀分布对称施焊,焊速不能相差过大。两端100-150mm焊缝可先不焊,待罐壁提升后再焊,起焊点或收弧点可设在环缝内,环缝焊接前将多余焊肉刨除掉并按坡口形式打磨。

5)环缝焊接应用6-8名焊工沿圆周均匀分布,并沿同一方向施焊。

6)包边角钢由多名焊工沿同一方向进行分段退焊。

9检查及验收

(1)焊缝外观检查执行《焊接接头外观检验质量标准》CB50128-20005。

1)焊缝表面不得有裂纹、气孔、夹渣和弧坑等缺陷,药皮及飞溅在焊后应及时清除。

2)对接焊缝的咬边深度不得大于0.5mm,咬边的连续长度不得大于100mm,焊缝两侧咬边总长不得超过该焊缝长度的10%。

3)纵缝不得存在低于母材表面的凹陷,环缝的凹陷按咬边标准处理。

4)罐壁内侧焊缝余高不得大于1mm。

(2)罐底焊缝检查

1)所有焊缝采用真空箱法进行严密性试验,试验压力不小于-53KPa,无渗漏为合格。

2)边缘板对接焊缝外端300mm范围内应进行射线探伤。

3)底板三层钢板重叠部分的搭接接头焊缝,在沿三个方向各200mm范围内,应进行渗透探伤,全部焊完后,应进行渗透探伤。

4)边缘板与罐壁T形接头,罐内角焊缝,充水试验前后各进行一次渗透探伤。

(3)罐壁焊缝检查

1)纵向焊缝,每名焊工焊接的每种板厚,在最初焊接的3m焊缝的任意部位取300mm进行射线探伤。以后不考虑焊工人数,对每种板厚在30m焊缝及其尾数内的任意部位取300mm进行射线探伤。探伤部位中的25%应位于丁字焊缝处,且每台罐不少于2处。

2)底圈壁板应从每条纵缝取2个300mm进行射线探伤,其中一个应靠近底板。

3)环向焊缝,每种板厚(以较薄板为准),在最初焊接的3m焊缝的任意部位取300mm进行射线探伤,以后对于每种板厚,在每60m焊缝及其尾数内的任意部位取300mm进行射线探伤。上述检查均不考虑焊工人数。

4)壁厚大于10mm的,全部丁字焊缝均应进行射线探伤。

(4)检查标准及补检措施

1)射线探伤执行JB4730-94标准,Ⅲ级合格。

2)渗透探伤执行JB4730-94标准,Ⅰ级合格。

3)射线探伤不合格时,应在该探伤长度的两端延伸300mm作补充探伤,但缺陷的部位距离底片端部75mm以上者可不再延伸。如延伸部位的探伤结果仍不合格时,应继续延伸进行检查。

论文作者: 张影涛

论文发表刊物:《科学与技术》2019年16期

论文发表时间:2020/1/15
