摘要：本文对LW6系列SF6断路器液压操作结构常见的问题进行简要分析，并对处理方法和故障检修的注意事项进行简要论述，以期为LW6系列SF6断路器液压操作机构的稳定运行提供理论参考依据。
关键词：LW6系列SF6断路器；液压操作机构；异常状况

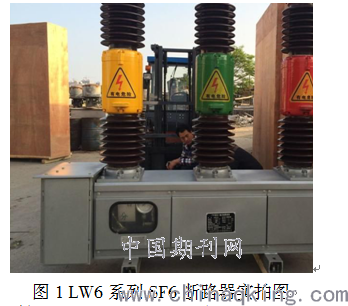

从技术引进到LW6系列SF6断路器投入使用，如图1所示，通过不断的实践完善，LW6系列SF6断路器生产技术已经得到了大幅度的提升，但是在LW6系列SF6断路器液压操作过程中却还是存在着一些问题影响断路器功能的全面发挥，因此，本文对LW6系列SF6断路器使用过程中存在的问题进行简要论述，并提出相应的处理措施以及注意事项，为断路器的发展完善提供理论参考依据。
一、油泵频繁启动发生原因及处理方法
根据断路器生产厂家的要求和规定，在没有任何操作的情况下，油泵每天需要启动打压1~2次，如果启动六次时则需要在断路器运行过程中加强监视，如果出现10次以上的启动打压，则需要立即断电进行断路器的检修。液压机构存在外部渗漏或者内部渗漏时都会导致油泵频繁启动现象的发生。液压机构外部渗漏发生原因是机构机组间的高压连接管接头处出现变形损坏或者出现松动现象所导致的。外部渗漏可以通过观察机构外表即可发现，故障处理时也较为容易，只需将高压连接管接头的螺帽拧紧即可，如果拧紧螺帽后渗漏现象依然发生，则需要将接头螺帽、密封垫圈、卡套进行更换。
机构组件内部低压区与高压区之间阀门密封缺乏严密性就会导致内部渗漏的发生。内部渗漏主要表现在阀门线出现变形、印痕、损坏；阀门密封出现损坏、安全阀弹簧出现老化、疲劳等现象。这些表现症状无法从机构外表直接观察发现，想要发现故障的原因就需要在高压油渗漏时根据所发出的声音判断大致的泄露点，同时也可以通过对油管温度和分合闸开关状况进行综合性分析，从而判断渗漏位置区域。检修人员工作经验在一定程度上决定了能否找出内部渗漏的具体位置，同时内部渗漏处理也较为复杂，必须对组件进行拆卸，对阀线进行研磨，对于已经出现损害、疲劳的阀针、密封垫圈以及弹簧要进行更换，同时将带有杂质的液压油进行过滤或者更换，同时在完成上述操作的基础上也要进行性能测试。油泵的频繁启动虽然对于断路器的分合操作影响较小，但是如果不及时处理任由故障持续发展，当启动次数超过20次时，就会使断路器的分合速度持续降低，最终导致分段性能的大幅度下降。
二、油压长时期达不到额定压力发生原因及处理方法
当断路器正常操作以后液压系统的压力也会随之下降，如果在油泵启动时打压时间超过三分钟，油压依旧无法达到额定压力时，就需要及时找到故障发生原因并进行检查处理。油压长时期达不到额定压力发生的原因包括上述引起油泵频繁启动的原因，以及更为严重的阀门渗漏事件。控制阀和放油阀关闭不严、合闸二级阀无法全部闭合或者分开、油泵的吸油管无法正常进油、油泵低压侧存在漏气现象都是较为常见的故障。针对上述故障的处理要对机构状况进行全面系统的分析，油泵油压长时间无法达到额定压力的故障原因可以由一种因素引起，也有可以由多种因素共同作用所引发，因此，在进行故障处理时要对放油阀、油泵、控制阀以及吸油管等出现故障的部位进行修理或者直接更换，这对处理工艺要求较高同时处理过程也较为困难。
三、液压操作系统油压异常的原因和处理方法
液压操作系统的电气回路以及油回路出现故障时，都有可能出现系统油压异常的情况。压力异常是指超过温度为15℃时，正常油压范围为31.6~32.6MPa。其他环境温度下的油压力是在正常范围基础上加上实际温度与15℃差值的百分之九所得出的数值即是所求温度下的油压力。液压操作系统故障的原因可能是控制电动机的停止触电受损、接触器误动作、储压器出现氮气泄露或者氮气测进油、压力表失灵或者存在压力误差以及中间继电器出现连接或者接触器卡滞，使油泵电动机无法关闭等都会造成系统油压异常的情况发生。
针对上述故障原因的处理时，需要对微动开关和接触器进行检查和维修，清除接触器表面的油垢污渍，检查储压器内壁的粗糙以及更换密封圈，如果储压器故障问题依据存在就需要对储压器进行更换，针对压力表无法反应油压时要将压力表进行更换，对于中间继电器或者接触器损坏现象要更换故障部件。
四、故障检修的注意事项

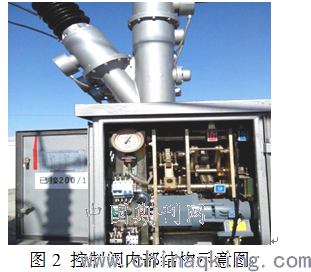

针对断路器常见故障的检修要注意以下四点：第一，断路器检修之前分合开关要处于分闸位置，断开储能电机的电源、将液压操作系通过的油压力释放到零表压时才可以进行检修工作，避免造成机构组件的损坏。第二，控制阀的内部结构，如图2所示，在拆除解体一、二级阀组件时要注意对内部阀针和阀球的保管，避免阀针和阀球也硬物发生碰撞或者挤压导致变形现象的发生。第三，新组件和密封圈更换时，要使用干净的10号航空油进行设备的清洗作业，在更换过程中要保障工作人员的双手清洗干净。第四，在检修结束后，断路器的合闸位置要静止两个小时以上，从而保证高压液压管、合闸指令管以及合闸保持阀门处于密封状态。
结束语：
综上所述，LW6系列SF6断路器液压操作结构故障的引发因素有很多，本文对断路器液压操作结构中常见的油泵启动频繁、油泵启动后油压长时间达不到额定压力以及油压异常三种故障的发生原因和处理办法进行简要论述，并提出故障检修过程的四点注意事项，以期断路器液压操作结构故障现象可以有效控制，及时处理，从而保障断路器的正常工作。
参考文献：
[1] 赵红云.浅谈我国传统工艺美术在现代设计中的创新应用[J].美术教育研究，2016（3）：98-98.
[2] 冯浩.LW6系列SF6断路器液压操作机构的异常分析[J].城市建设理论研究（电子版），2014（36）：2136-2137.
[3] 雷飞华，吕连新.SF6断路器液压操作机构打空泵的处理[J].中国西部科技，2014（5）：55-55，69.
[4]陈嘉健.SF6断路器液压操作机构常见故障原因分析及处理措施[J].大科技，2017（1）：58-59.
[5]程文杉.220kV LW30-252L型断路器液压弹簧操作机构故障处理及分析[J].通讯世界，2016（8）：188.
论文作者:陈玮玮
论文发表刊物:《电力设备》2017年第17期
论文发表时间:2017/10/23
