医院建筑综合管线设计浅谈论文_刘文胜

海南灵镜医疗净化工程有限公司广州分公司 广东广州 510100

摘要:结合实例,分析综合管线布置的设计原则、图纸制作步骤和注意事项。

关键词:综合管线;风管;水管;线槽桥架;医气管道

1. 前言

本文以某医院综合大楼净化工程综合管线的设计为例,分析医院建筑综合管线的设计原则、图纸制作步骤和注意事项。医院工程综合管线的设计通常包括风系统、水系统、电系统、医疗气体系统、医院物流传输系统等等,其中风系统包括:舒适性空调、净化空调系统,防排烟、排风等通风系统;水系统包括:空调水系统,给水、排水系统;电系统包括:强电、弱电系统;医疗气体包括氧气、笑气、氮气等7种气体;医院物流传输系统只讲述气动物流传输系统。由此可见,吊顶内的管线非常复杂,合理排布对节省空间至关重要。

2. 综合管线设计的重要性

在进行综合管线设计之前,各专业设计各自为政,往往在同一走廊或房间吊顶内,设计有多专业的管线,布置凌乱,甚至同一标高处,即有水平重叠的,也有交叉冲突的,所以这些图纸不能直接用于现场施工。综合管线设计就是针对这种情况,统一规划,合理分配吊顶空间,综合考虑规范要求,吊顶高度要求以及日后维修等因素,避免因管线冲突而造成二次施工,保障施工的可行性和使用的实用性。

3. 综合管线的设计原则

总体要求:风管、桥架在上,水管在下;处同一标高时,按规范要求的间距,水平分开布置。基本原则有:

(1)有压管让无压管。(2)小管道让大管道。(3)冷水管让热水管。(4)可弯管让不可弯道。(5)气体管让液体管。(6)热水管在上、冷水管在下;气体管在上,液体管在下;无污染管在上,有污染管在下。

4. 综合管线的设计步骤及工程实例

设计步骤:先收集并熟悉各专业图纸,然后将各专业管线放到同一张图中,找出复杂的位置,将该处建筑、结构的剖面图画出,再根据基本原则,结合实际情况排布各管线,必要时应与原设计商量调整风管截面尺寸、管道走向或与甲方沟通降低吊顶高度。初稿完成后,先召集各专业集中讨论及现场核对,再进行完善,最终完成综合管线的设计。对于剖面图也难以表达的部位可绘制直观明晰的3D视图。

关于医院建筑中特有的医疗气体供给系统及气动物流传输系统,这里先作简单介绍。

医疗气体包括:医用氧气、笑气、二氧化碳、压缩空气、氩气、氮气、真空吸引及麻醉废气排放等。管材采用紫铜管、不锈钢管。医气管道安装应单独做支架,不允许与其他管道共架敷设。

气动物流传输系统是以压缩空气为动力,通过传输管道实现药品、病历、标本等可装入传输瓶的小物品,在各科病区护士站、手术部、药房等工作站点之间传输的智能系统。本项目手术部护士站设有物流工作站,因传输管道弯管的弯曲半径大,故排管时应预留足够的安装空间。

下面举例分析,阐述相关原则及注意事项:

1、某洁净走廊剖面

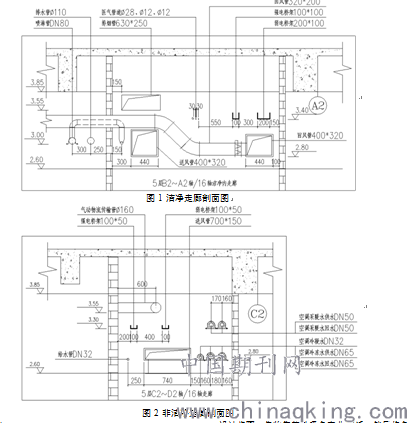

图1中喷淋管上翻避让排水管,即为有压管让无压管。排水管中的废水靠自身重力,沿管道坡度流动,其管道不可能上下翻,而喷淋管属压力管道,管内液体是在消防水泵启动后,在压力作用下流动的,其部分管道因避让而改变走向,上下翻转,对管道总阻力影响不大。因此,这两种管道冲突时,应首先改有压管的走向。

图中320*200的回风支管上翻越过400*320的送风主管,则是体现小管让大管的原则,小管上翻不但材料省,造价低,施工难度小,且空间利用率也高。遇到这种送风、回风主管同一标高的,分支管应首先上翻避让,当然,如果空间允许,送风、回风主管错开布置,一高一低,则各自分支管可与主管平齐,减小管道阻力。

根据《医用气体工程技术规范》要求,架空医用气体管道与线管线槽并行时最小间距为0.5m,医用气体管道之间、管道与附件外缘之间的距离,不应小于25mm,且应满足维护要求。图中气体管间距离30mm,与线槽距离550mm。

另外还要注意气体管道应该避让液体管道,上下布置时,气体管道在上,液体管道在下。因为气体管道大都流速比液体管道大,故管径通常都比较小,相对来说造价也低,施工也方便点。气体管道在上,也可避免液体管道的渗漏水或冷凝水滴在其上面。

2、某非洁净走廊剖面

本项目为四管制空调水系统,冷冻水、采暖水各两根,图2中采暖水管布置在冷冻水管之上,即为热水管在上、冷水管在下的原则。这主要是因为热水管容易散发水蒸气,特别是管道丝接接口处,如果冷水管正好在上方,就会在冷水管外生产凝结水。另外如果冷水、热水管交叉冲突时,应冷水管避让热水管。因为水在管内流动时会释放出气体,产生气阻,而释放的量与水温有关,而热水相较于冷水更容易释放出气体,所以冷水管应避让热水管,避免热水管在上翻处积气。

图中强电桥架安装在给水管上面,体现了风管、桥架在上,水管在下的原则。此做法可避免冷凝水或管道泄漏对电线电缆造成影响,甚至安全事故。

此处气动物流管道布置在最上层,避免了与其它管道的冲突。传输管道材质为U-PVC,外径160mm,转弯半径900mm。由于传输管道沿走廊往前布管,左转弯之后只能靠墙布置,加上近6D的转弯半径,故在此处管道距墙600mm。

另外还要注意,假如气动物流传输管道与其它管道交叉冲突时,应由其它管道避让,由于气动物流系统结构原因,其管道不可能突然改变方向,即使有空间让其转弯,也会因转变半径大,浪费有限的吊顶空间,故由其它管道避让比较合理。

3、某管井外的风管布置

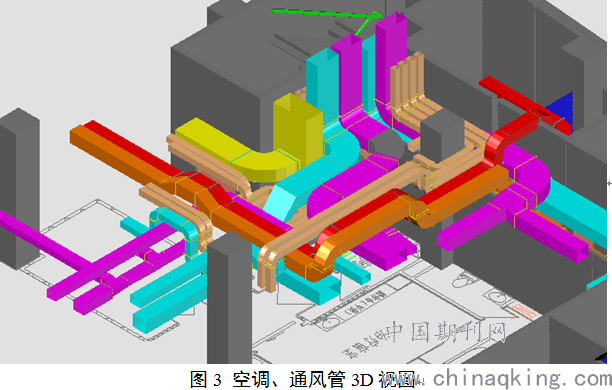

图3为某一风管井附近的空调、通风管3D视图,由于净化风管,大楼排烟管,新风管、排风管等均从此处经过,且是必经之路,管路复杂,上下翻转利用梁内空间比较多,仅画剖面图已经难以表达清楚,故此处增加了3D视图,让施工人员一目了然,结合剖面图中的各管道位置及标高可准确施工。

5.结语

综合管线的设计是一个跨专业的技术工作,既需要设计人员熟悉各专业基础知识、行业规范,还需要有丰富的空间想像力以及与各专业设计人员的协调能力。优秀的综合管线布置图,不但可以合理利用吊顶空间,减少施工成本,而且可以提前预知可能存在的技术问题和负面影响,为正式施工打下坚实的基础。

参考文献

[1]彭康.综合管线深化设计方法及实例[J].山西建筑.2010,36(10).

[2]叶昆丽.综合管线设计与布置的探讨[J].有色金属设计.2002,29(3).

[3]陈小辉,郭林文.民用建筑机电综合管线设计[J].制冷.2008,27(3).
