关键词：电能量采集系统；构成及功能；数据异常；处理措施
一、前言
随着我国经济和科技的不断发展，电力行业系统逐渐完善，操作技术越来越成熟，并逐渐向专业化、现代化方向发展。电能量采集系统结合现代化技术，实现自动化处理的方式，极大提高了工作的效率，并增强数据的安全与可靠。电能量采集系统是集电能表计、电能量数据采集终端、通信网络、主站系统于一体，全面实现电能量数据采集、计算、统计分析等功能的综合应用系统。系统所有的功能应用数据都要在电能量数据采集准确的基础上，按不同要求进行准确计算、统计，并分类存储来实现。所以要求我们及时对发现异常电能量数据进行分析处理，从而确保相关各系统应用电能量数据的准确无误。
二、电能量采集系统构成及功能
主站系统、电能量采集终端和智能电能表构成。在电量计量点安装三相电子
式智能电能表，在电子间安装两台DF6205机架式电能量采集终端，电能量采集装置通过RS485线连接各个DTZ178型三相智能电能表。主机柜安装一台计算机，安装电量自动处理分析软件（DF6205），通过网络通道（网线）连接集中器，通过规约采集电量相关数据，并实现负荷监测、分析、报警，为合理用电管理提供依据。
(1)远程抄表。远程抄表是电能量采集系统的一项基本应用，也是其首要职能。借由电能量采集系统实现的远程抄表工作，杜绝了以往人工抄表工作中的诸多不足，对于错账能够形成有效的规避，并且能够极大提升抄表工作效率，减少该工作环节中对于人力物力以及资金的投入。
（2）降低供电系统线损。线损是衡量输电系统健康状况的重要指标，尤其是在电力消费环境中更是如此。在电力消费环境中，输电配电线路通常会采用较低的电压进行输送，并且由于需要面对为数众多的电力消费主体，因此输电网络分支也更为繁杂，诸多状况都导致电力消费环境中的线损状况较为严重。而如果通过电能量采集系统进行电力消费状况的读取，就很容易发现潜藏于电力消费环境中的问题。
（3）加强电费资金回笼速度。对于电力供给企业而言，资金状况是当前的一大问题。采用电能量采集系统，可以在信息化的层面上为电力消费单位和个人提供更透明的电力消费数据报告和查询服务，还能够帮助电力消费主体实现其自身对于电力消费状况的直观了解，对于推动电力消费主体预存电费，加速电力企业资金回笼都有积极意义。
三、电能量采集系统数据常见异常与处理分析
(1) 电能量采集系统数据异常的表现。一是未生成母线平衡曲线。通常导致报表异常可能有以下几点原因：采集终端出现采集异常，对该变电站中某一级或者全部的电能量数据采集产生影响；网络通信方面问题，对该变电站全部计量点数据采集都产生影响；存储数据库的服务出现问题，对该变电站中的多个或者一个电能量数据产生影响。针对于上述问题，第一步检查相关的主站数据库，观察其存档数据是否存在。如果其中有数据，那么重新计算生成报表即可。第二步，观察主战与前置机之间是否存在通信问题；最后，恢复网络，重新补召数据，生成正确的报表。二是平衡曲线存在数据异常。通常对整个采集流程进行分析，导致报表异常可能有以下几点原因以及影响范围：RS485线没有正常连接，对该总线上的线路数据产生影响；电能表计异常，对单一线路上的数据产生影响；设置主站计算参数存在问题，对多条线路上的数据产生影响。在更换电能表计以及旁路编号时，主站没有做出及时的更新，进而对单一线路上的数据产生影响。分析与处理：首先，对系统的数据进行检查，查看其是否完整并且是否符合逻辑，在该变电站当中发现出现数据存在异常；其次，在主站前置页面中对该变电站220千伏线路上的实时数据重新召测，看其信道是否存在异常，在该变电站中，发现数据库中的数据与实施召测的数据之间存在相应的连续性，也就是说可以排除信道方面造成的影响；最后，对比SCADA系统数据以及系统线路数据，根据实际的情况对表计顺序实行纠正，重新补招数据，生成正确的报表。

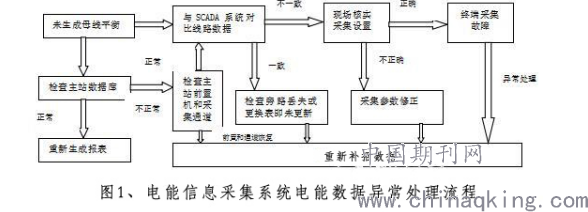

（2）电能数据异常的处理流程。数据一般方面出现问题的可能性其是比较大的，所以对系统的工作人员的自身素质要求也就会比较严格一些，毕竟其涵盖了软件和硬件多个方面。为了提高工作效率，我们形成了一个能提高效率的处理异常情况的流程，具体如图1所示，处理流程不仅仅可以处理我们提出的问题，对其它问题的处理也是十分有效的。
.png)
图中可以清晰的了解到不同问题的处理办法，在不同的异常情况下都能行之有效的找到最快的问题处理办法，这套流程的作用在我们问题处理方面是非常大的。通过对图示内容的分析解读，能提高相关工作人员的处理效率，及时处理解决相关问题。这套流程与我们上面所描述的问题处理方法大体一致，都是要先找到根源，再确定范围，然后分部位进行检查分析，依次排除问题，最后得出结论，从而进行修改。图示的方法也不仅可以解决我们上方的两个问题，其他的问题也能对应解决。
（3）电能量采集系统数据觉见异常的处理措施。1）当出现提示信息“数据库连接错误，系统无法运行”。原因：网络问题或数据库服务器配置错误。解决方法：检查与数据库服务器的网络连接是否正常。2）当出现提示信息“启动采集服务错误，本机可能无采集权限”。原因：定义双机情况下，本机主机名未定义为“采集工作站”。解决方法：采集系统确实为双机模式，则在采集参数设置维护进程中，将本机添加到采集工作站。3）当采集到的数据跟电表的实际数据不一致。原因：主站端内设的该采集终端的信息体地址与采集终端里设置的不一致。解决办法：采集参数维护模块修改使和采集终端内保持一致，并复位前置机系统。）当通讯正常，但采集不到某时间段的数据。原因：采集终端里没有该时间段的数据。解决方法：在采集参数维护模块内，设置采集方案里“最多采集周期”和“滑行周期”。
四、结语
综上所述，电能量采集数据分析系统对于用电信息采集系统中电能计量异常数据分析发挥着重要的作用。随着经济的发展，供电企业也需要更好的发展，把握时代机遇，不断更新电能量数据采集系统功能，强化对电能计量数据出现异常的检测能力，更好地找出其原因，针对性解决问题，从而保证电能量数据采集的准确性。
参考文献
[1]董昊，信通.利用电能量采集系统辅助关口计量管理工作[J].电子制作，2013，（23）.
[2]李翀,等.电能量采集与监控系统的设计与应用[J].河北电力技术,2015,34(01):9-11.
[3]蒋海洲，刘旭鹏，谢晟.电能量采集数据分析系统建设及应用[J].大众用电，2016（09）：22-23.
