（南京华天科技发展股份有限公司 210019）
摘要：我国整个电力行业的发展离不开机组的安全运行。其中汽水品质关系到机组运行质量。目前针对汽水品质的监督，主要是监测其钠离子含量。本次研究以奥立龙2111LL型微钠表为研究重点，在分析其基本情况的基础上对其在电厂水处理中的应用进行详细分析，另外从仪器的维护与故障排除两个方面探讨，旨在确保奥立龙2111LL型微钠表的应用效率。
关键词：电厂；水处理；奥立龙2111LL型微钠表
引言
对于电厂而言，在水处理过程中，实现连续监测蒸汽和水中的钠离子含量，并且确保能够得到精确和重复性好的测量结果，就必须依靠在线微钠表实现。部分电厂其中机组数量多，对于水质有着更高的要求。利用在线微钠表实现监测到极低含量的钠离子污染对于机组运行安全有重要意义。
1.奥立龙2111LL型微钠表
奥立龙2111LL型微钠表具备了高品质电极以及高精度的流通池设计，采用Marquee提示设计，仍然能够在极低浓度下监测到0.001ppb-10ppm范围，另外还能够选择性的分辨率的测量范围[1]。该仪器的主要工作原理，水→奥立龙2111LL型微钠表→入口门→旁路/针阀过滤器→压力调节阀→流量计→标定关闭阀→限流管→样水→试剂歧管→试剂瓶→扩散管→样水PH调节→转向阀→流通池。在流通池中，从空气泵中进入的空气与样水充分混合，最后流入直通大气的排放口。其中钠电极对钠离子浓度变化的响应呈对数关系，可以用能斯特方程进行描述。通过分析发现测量的电位值与温度、被测离子浓度有紧密关联。为尽可能避免误差的出现，特别是因温度变化导致的测量误差，奥立龙2111LL型微钠表会不间断的从ATC温度电极获得数据修正温度变化。
2.电厂水处理中奥立龙2111LL型微钠表的应用分析
2.1校正
奥立龙2111LL型微钠表的标定采用的两点添加法的进一步优化，采用了最新的ROSS Ultra电极技术，响应快速、操作简单、精确度高。在未进行检测前，样水中的钠离子浓度处于未知状态。将一定体积、已知浓度的标准液加入到流通池内，可以知晓原来样水中的钠离子浓度从原有浓度发生了变化[2]。这个过程中，空气泵将空气泵入到回流管内，促使样水和标准液混合。等到仪器的检测信号稳定，新电极电位会自动测量并储存起来。再重复上述操作，将新加入的标准液浓度调整到第一次加入的标准液的10倍。可以得到含有三个未知量的方程，通过解方程可以得出斜率S和E0值，得到的标定结果会被储存在微处理器中，当仪器运转，流通池中的高浓度溶液已经从系统出清除，即可以开始进行钠离子的测定。
2.2离线标定
奥立龙2111LL型微钠表支持采用光谱、离子色谱法等进行水样分析。这种属于单点标定的方式。离线标定与上述标定的不同之处在于是从仪表旁路取样进入实验室分析，仪器仍然可以实现在线分析。
2.3仪表操作
仪表盘上包括模式、温度、主要测量数据、测量单位、系统状态、系统错误等的显示，在面板上可相应找到需要的内容[3]。而在按盘上，不同按键则代表选择或进入不同参数/模式，包括校正模式、setup设定模式、测试模式等。其中对于设定模式的使用，在奥立龙2111LL型微钠表使用钳，先进行校正。
2.4仪表的停运和启动
对于断流1天以上就需要关机停运，此举可有效避免仪表内部产生腐蚀性试剂蒸汽的可能性。正确的关机顺序是管壁空气泵再取下试剂瓶。如果未按照该步骤可能会导致空气泵向外溅出腐蚀性试剂。整个完整的步骤是切断进入仪表的水样→切断仪表电源→排空流通池内的水样→取下试剂瓶→去除流通池上方的钠电极、参比电极→使用电极保护胶套。
关于启动，对于已经断流几天的水样，需考虑更换全新扩散管。进行钠电极的活化，使用去离子水冲液钠电极，将钠电极安装到仪表。打开仪表的入口阀门确保水样顺利进行仪表，控制水样流速控制在40mL/min。将仪表通水测量60min，再进行标定，关于标定上文有提到。
3.电厂水处理中奥立龙2LL型微钠表的维护与故障排除
3.1维护
3.1.1每周维护
检测水样流速，如果不符合标准的35-45mL/min[4]，如果超出或低于该范围，需要向外拉出被锁定的压力调节阀的旋钮，顺时针增加，逆时针减小水样流速，再推入旋钮固定流速。每周维护的内容需要检查仪表是否出现渗漏、有无错误指示、参比电极的填充液是否充足。
3.1.2每月维护
维护人员做好相应的防护措施。主要内容包括活化钠电极、矫正、更换参比电极填充液、更换入口过滤器等。针对钠电极的活化，将钠电极插入到钠电极活化液瓶60s，电极去除后使用去离子水冲洗电极，再将钠电极插入流通池盖上的钠电极孔[5]。为确保检测精度与准确度，每月的校正十分重要。要求校正工作在钠电极活化后的2-3h内进行。正常情况下，残币电极的填充液可使用1-2个月，但是每个月都需要检查填充液用量是否符合需求[6]。
对于入口过滤器的更换，关闭进入仪表水流→打开过滤器六角形螺帽→分离过滤器与旁路阀门，保留弹簧→取下过滤器履行、软垫圈→更换垫圈→更换全新过滤器压入过滤器腔体→更换六角形螺帽→更换旁路过滤器组间→重新安装旁路排水管→拧紧六角形螺帽→转动水样的入口阀门→检查是否发生渗漏。
3.1.3年度维护
维护的内容包括电极、流通池、限流管。其中电极，包括更换参比电极、钠电极、校正标准液、电极活化液[7]。
3.2故障排除
相应故障类型及相应处理方法见表1。

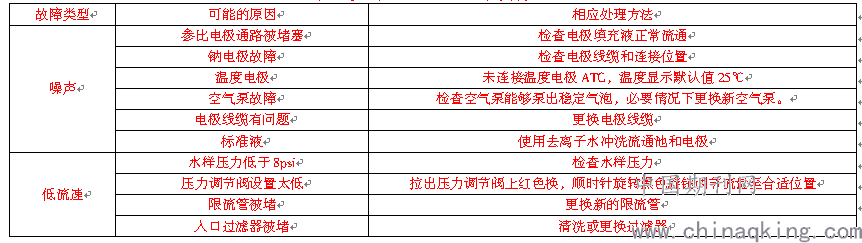

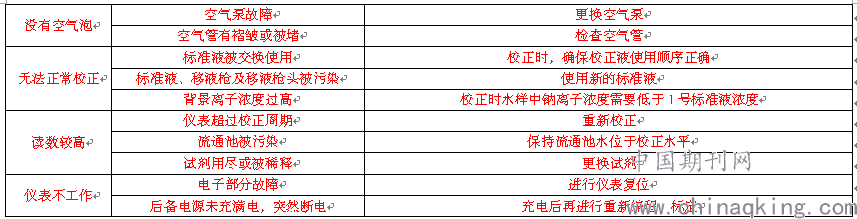

表1 奥立龙2111LL型微钠表故障分析
.png)
.png)
4.结语
本次研究重点分析电厂水处理中奥立龙2111LL型微钠表的应用，可以发现其测量下限低，准确度高，具体的使用与操作比较简单，后期维护也比较方便，其具有极高的性价比，是目前电厂进行痕量钠离子测量的首选之一。
参考文献：
[1]吴清收，孟雍祥.软化水硬度实时监测钠离子交换器的设计[J].工业水处理，2016，36（10）：104-106.
[2]史晋荣，高彦斌.氯化物侵蚀对水泥土力学性能影响的试验研究[J].中北大学学报（自然科学版），2016，37（04）：430-435.
[3]王跃生，容晓晖，徐淑银，胡勇胜，李泓，陈立泉.室温钠离子储能电池电极材料研究进展[J].储能科学与技术，2016，5（03）：268-284.
[4]孟繁杰.电厂水处理中奥立龙2LL型微钠表的应用研究[J].科技资讯，2014，12（21）：85.
[5]马季，黄皎，陆晓春.基于OPC的钠离子浓度监测系统的研究与设计[J].自动化与仪器仪表，2014（06）：88-91.
[6]邓红.微氯仪在线监测重要性的探讨[J].中国电业（技术版），2014（05）：56-58.
[7]李光.电解质分析仪钠离子示值误差的不确定度评定[J].品牌与标准化，2012（02）：31.
论文作者:刘奎
论文发表刊物:《电力设备》2018年第23期
论文发表时间:2018/12/17
