国网河南焦作供电公司 河南焦作 454000
摘要:变电站直流系统是变电站的重要组成部分,为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。同时作为独立电源,直流系统在站用电失电的情况下,仍能保证在一定时间内提供可靠的直流电源及事故照明电源。直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。基于此,文章探讨分析了直流系统的运行及维护管理,以供参考。
关键词:变电站;直流系统;运维管理;故障处理
1直流系统运行出现故障的原因
1.1直流系统设备老化
由于部分设备长年运行,特别是老式蓄电池类型的直流系统,容易导致设备腐蚀、绝缘老化,影响直流系统的稳定运行。但是近几年老变电所都在依次进行直流改造,所以这不是主要原因。
1.2缺少直流系统规范验收标准
因为在运行管理方面一直缺乏相关的直流规范验收标准,所以造成值班员在验收直流检修工作方面缺乏全面性和规范性。没有把好验收关,就可能会造成直流系统上的种种问题,比如熔丝容量不对、接线不规范、空气开关有级差等。多年问题的积累,就将产生种种不安全隐患。所以,这是一个主要原因。
2变电站直流系统的运行维护方法
2.1加强电池屏、独立蓄电池室以及充电设备的管理力度直流电源拥有悠久的历史,但是由于技术原因直流电源在生活中一直未得到广泛使用,在科学技术爆炸性发展的大背景下,直流系统应用技术突飞猛进,实现了质的飞跃,诞生了许许多多的新思路、新方法、新技术和新工具、新设备,在推进社会经济事业发展中取得显著成效。当前,变电站基本上都是按照双电双充、单母线分段的方法进行直流系统设置。采用这种方式设置的直流系统稳定性较好,可以为变电站的安全稳定运行提供一定的保障作用。
在变电站直流系统的维护中,独立蓄电池室是维护的重点之一,进行独立蓄电池室的维护,主要注意以下几点。首先,要保持独立蓄电池室的清洁,定期清理独立蓄电池室表面的尘土,并且对电池、电池架的连接情况进行定期检查,维护人员做好日常运行记录工作,通过日常运行记录分析独立蓄电池室的情况。为了及时了解蓄电池的运行状态,使电池正常工作,运行人员应在交接班及班中检查蓄电池的运行状况,重点是蓄电池是否有发热现象和室内是否有异常气味等。浮充电流是否在正常范围,合母、控母电压是否在正常范围。特别是在蓄电池组进行大电流充放电时,尤其要观察是否存在发热等异常现象。交流电压的工作原理是,输入充电装置之后,交流电压将被其它单元送到直流屏下整流,顺利完成整流工作之后,将形成直流电压,然后又被输送至充电装备当中输出,是一个循环的过程。充电装置对每次输入、输出的电压数据进行统计与显示,进行检查时,主要对核对统计数据的情况是否和实际相符,数据记录设备是否能够正常运行,保护线路的信号是否均正常等,这些都是维护人员日常维护的重点。
2.2蓄电池的维护
在变电站直流系统日常维护工作中,蓄电池作为不可忽视的一项工作,一般情况下系统通过电池巡查模块对蓄电池电压进行控制管理,输出电流出现比较微弱的情况时,电池容量若是存在破损或者是漏液等现象,此时,电池巡检仪将会发出报警信号,提示存在安全隐患。维护人员接收到信号之后,第一时间开展维护工作检查蓄电池的表层是否被内层电池溶液腐蚀,是否存在漏电,电池连接片是否存在松动,蓄电池是否保持干燥清洁的状态等,均一一进行详细检查。蓄电池内部结构不仅复杂,而且十分脆弱,维护人员在维护过程中要十分谨慎,避免由于操作不当造成安全事故,蓄电池维护中倍加注意以下几个问题,首先是不可将旧电池与新电池混合使用;其次,进行蓄电池的清理工作,需要采用专门的清洗液清洗;再者,蓄电池充电、放电均需要保持在允许的范围之内,一般情况下,在蓄电池完全放电两小时内,就需要进行充电;最后,不可使用已经腐蚀的蓄电池,并且定期检查蓄电池是否存在腐蚀现象,一旦存在腐蚀现象,立马进行更换[3]。另外,还需要重视各个组件的监测工作,在变电站直流系统中,各个要素都时刻处于监测的状态之下,一旦系统设备出现异常现象,此时警告信号指示灯就会发出信号,维护人员受到信号后第一时间赶到维修现象开展维修工作。
3实例分析

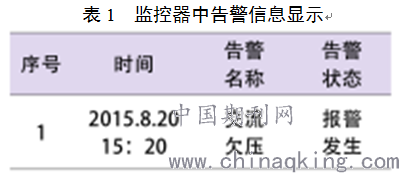

以某变电站直流系统故障处理过程为例。某站直流系统故障告警触发事故总信号,运维人员接到指令后赶到现场。首先在监控器上读取告警信息,显示见表1。
告警信息显示“交流欠压”,初步判定是交流单元故障,与之有关的设备及可能的故障有:交流配电单元故障、交流接触器故障、交流断路器断开引起交流电源失电、交流电源电压异常、交流缺相、监控器中交流运行参数错误。根据各单元分析查找具体故障原因,查询监控器中交流运行参数,定值显示为交流过压报警437V,交流欠压报警342V,合理;遂对故障根源逐级排查,用万用表测量交流输入电源电压是否正常,发现交流电压异常,交流电源失压,可推定交流输入电源出现故障,进而逐级排查,最终发现是站用变低压总开关内部接触不良所致。此站用变低压总开关看似在合闸位置,却实际在分闸位置,通过对低压总开关进行处理,告警解除,复归事故总信号,故障处理整个流程结束。
4加强直流系统运维管理的几点建议
4.1做好直流系统事故和缺陷的
分析工作,对巡检发现的故障率高的缺陷,进行汇总分析,督促厂家系统解决;若确实属于设备质量问题,考虑在签订技术协议时更换质量可靠的产品。
4.2对于整组(12V×9节)蓄电池中出现2节以上蓄电池容量不足时,由于新换的蓄电池与其他蓄电池内阻不一致,将导致分配的电压不均衡,往往易造成在运行后发生单体电池电压越限,最终引起其他蓄电池性能也下降,所以建议进行整组更换。
4.3对于新投及更换的蓄电池,要求在现场重新做全容量核对性充放电试验,以保证新投的蓄电池满足运行要求。
4.4由于变电站多采用集中监控模式,所管辖变电站较多,而各厂家设备操作系统又不尽相同,故平时应加强对班员直流系统相关知识、相关操作技能的培训,提高运维人员在直流方面的操作水平及处理缺陷的能力。
结束语
变电站直流系统的运行维护是一个系统工程,牵涉的问题较多。本文结合近几年直流系统维护工作的实际经验,以此展开了分析研究,可为直流系统安全可靠运行工作提供参考。
参考文献
[1]晏蓉.浅析直流系统的运行维护与接地处理在变电站中的应用[J].建材发展导向,2011,9(5):301~302.
[2]陈鹏,周晓溪.变电站直流系统安全稳定运行的探讨[J].黑龙江科技信息,2012(28).
论文作者:宋德志
论文发表刊物:《基层建设》2017年第15期
论文发表时间:2017/9/21
