工厂供电系统低压配电保护电器的合理选择论文_麻志东

一、低压配电保护电器的性能

1.1低压熔断器

低压熔断器的使用和性质主要表现在以下几个

方面:(1)低压熔断器的类别和分断范围。通常人们所使用的熔断器主要包括偏置触刀、圆筒帽形、螺栓连接等类型的熔断器,此类熔断器主要是以熔断体来对线路进行保护。(2)低压熔断器自身的时间—电流特性主要是根据故障电流自身的大小来决定熔断时间,其能够利用反时特性曲线表示。(3)熔断体本身所具有的分段能力。在规定的性能和使用条件下,熔断体能够在规定条件下了解分断电流的预期值,也就是交流分量自身所具有的有效值。(4)过电流选择性,主要是指电流保护电器之间相关特性的配合。

1.2低压断路器

在断路器当中,脱扣器是用来对电路进行分断的重要元件,而当前所使用的脱扣器主要划分为欠电压、过电流以及分励等类型脱扣器。其中过电流脱扣器还分为反时、定时以及瞬时三种类型过流器。

1.3对比分析

对熔断器和断路器进行对比分析,从功能角度来说,熔断器与断路器都具有防止短路故障的发生的作用,但是熔断器属于一次性设备,当使用完以后需要相关工作人员对其进行更换,其价格相对较为低廉,应用范围也相对较广,是一种

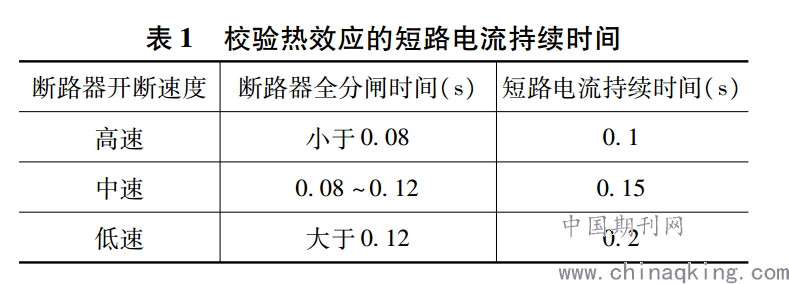

常用的保护设施。然而,断路器属于遥控型控制器,它所具有的保护功能更加完善,而且当线路发生故障而断开时,能够继续使用,校验热效应下的短路电流持续时间见表1。从两者对比分析来看,两种类型的保护电器都各有特点,人们可以根据具体情况来选择与之相应的保护器,以此最大程度发挥其作用。

二、保护电器的选择

2.1短路保护及保护电器的选择

常见的线路绝缘层老化以及短时间内通过电路的电流过大致使绝缘层被击穿等都会导致短路现象,一旦出现短路将会对电器设备造成一定程度的损坏,并产生热效应,甚至出现火灾事故。因此就需要保护电器能够及时切断短路的电流,将危险降到最低。针对这一情况,保护电器的选择要遵循以下的要求:

1)分断能力强。当出现短路现象的时候,保护电器会利用自身的分断能力,将短路电流进行分断处理,只有保护电器的分断能力强于短路电流时,才能真正实现保护作用。

2)分断迅速。导体自身都具有相应的温度极限,如果温度超过这一极限,就会对导体产生不同程度的损坏,导致故障的发生。在出现短路现象时,会导致温度迅速升高,因此就需要保护电器能够迅速作出判断,并在温度达到导体温度极限之前对短路电流进行分断,只有这样才能避免事故的发生。

2.2接地故障保护及保护电器的选择

要想更好地对接地故障进行保护,也要明确它基本的工作原理,接地故障保护主要是为了防止人体间接接触到各类电气设备而导致的火灾,以及突然出现的线路不通现象对工厂的经济效益造成的损害,要想有效解决这些问题,就需要保护电器来发挥作用。在选择接地故障保护电器的时候要遵循以下原则:首先,在选择保护电器时,要根据工厂内不同的电气设备选择不同的保护电器;此外还要将导体截面等因素考虑进来。

2.3过负载电流的保护及保护电器的选择

过负载也就是电流超过导体或是电气设备的负载能力,此时电流会导致导体温度在短时间内迅速升高,如果超过导体和电气设备的承受能力就会引起绝缘体、设备接头等的损坏。而过负载保护电器在高温对电气设备造成损害之前对过负载电流进行分断;此外,当电力系统出现突然断电的情况,这时对电气设备以及导体所造成的损坏要比过负载现象更加严重,此时就需要保护电器作用于信号。

三、低压配电器的日常管理

3.1加强日常的管理

要想保证低压配电器始终保持良好的工作状态,就需要加强日常的管理和维护工作,对配电器的运行情况进行严格的监控,一旦出现问题,能够及时发现,并尽快将问题解决,不影响电力系统的正常运行,有效地提升工作效率,为工作人员提供一个安全稳定的工作环境。要将配电器的管理工作进行规范化的处理,依据实际的应用情况制定科学合理的巡查制度,专业的技术人员定期对配电器进行检修和维护,并做好相应数据的记录,进行上报。

3.2制定系统的维护方案

只有确保低压配电器整体稳定运行,才能充分发挥出应有的价值,因此维护工作应当是针对整体进行的。同时还要对每个配电器进行有针对性的维护,要求能够掌握配电器的运行情况、出现的问题以及维修情况,做好详细的记录,为以后的维护工作提供数据支持。日常检测的内容主要包括:检查线路、电缆的连接是否出现松动的现象,各项设备的数据是否在合理的范围内,指示灯是否正常工作,相关的标识牌是否按标准悬挂,以及线路的绝缘处理等。

3.3提升工作人员的能力素质

此外,相关企业要定期对检修人员开展教育培训工作,针对不同的岗位需求,制定相应的培训计划,有效提升检修人员自身的能力水平,将培训内容列入考核中,促进员工能够积极主动进行学习。同时还要加强对技术人员安全意识的培养,明确安全生产的重要性,并激发工作人员的责任意识,认真严谨地面对日常的工作,从而有效提升电力系统的安全性和稳定性。

四、结语

观察我国现在的供电所里配备的低压配电变压器来说,其保护系统存在着很大的问题,比如功能过于简单、保护的程度不够深刻,不能满足对设备的保护要求,这就到导致了无法对变压器的运行状况进行实时的监控,监控不到位,很难发现变压器存在着一些故障问题,故障一旦发生,整个供电系统将瘫痪,给检修过程也带来了很大的难度,与此同时,供电的中断将会造成企业与个人的财产损失,影响极坏。所以,为了保证供电的稳定性,我们必须提高变压器的性能,要研究出一系列完整的供电所低压配电变压器保护系统。

参考文献:

[1]陈致清,王燕,周波,鲁宝.低压配电系统中保护电器的选择和应用[J].中国石油和化工标准与质量,2011(04).

[2]李秉宇,赵志群,刘芳,陈晓东,郭锋.电力直流电源系统保护电器综合管理软件[J].低压电器,2013(05).

作者介绍:麻志东(1981.12),性别:男;籍贯:贵州贵阳;民族:汉;学历:本科、学士;职称:高级工程师。

论文作者:麻志东

论文发表刊物:《中国建筑知识仓库》2019年3期

论文发表时间:2019/11/1
