摘要：本文将结合笔者的工程实践，对对建筑电气工程电线管设计存在的问题以及电线导管敷设施工技术进行了分析与探讨，希望为行业人员提供一些思路和想法。
关键词：建筑电气；管线敷设；施工；测量
引言
随着我国城市化的进度加快和经济的快速发展，建筑产业也被进一步带动，新思想和新技术的引进使得建筑电气管线的铺设预埋设计更加科学合理，同时符合人们追求美观的需求。由于建筑工程的电气管线的铺设方式是影响电气使用的重要因素之一，所以得到了建筑行业的广泛关注。建筑管线的暗敷方式是所有管线铺设方式中比较受欢迎的方式之一，不仅让城市化的建设美观度得到了提高，也让人们的生活环境得到了提升，对于我国的建筑电气行业智能化提供了有力的帮助。所以提高建筑管线的暗敷施工质量管理变得越来越重要。基于此，文章对建筑电气电线管敷设工程施工技术要点进行研究。
1 电线管设计中存在的问题
设计电气工程电线管时，一些不符合规范的现象时有发生，这些因素的存在使得施工质量以及电气工程的使用存在着严重的安全隐患。以下几点为其主要表现：
（1）设计单位没有就设计技术向施工单位进行交底工作，图纸的设计还存在着模棱两可之处或是存在疏漏，然而施工单位在根据图纸进行施工时，并没有对其的正确性进行严格审核，从而致使施工错误。

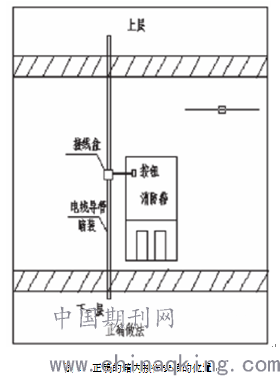

（2）如果施工技术人员没有将图纸技术向施工班组及时交底，施工班组就很有可能进行盲目地施工，也有可能造成施工错误，从而使后序的安装工序直接受到影响。以某工程中预埋消火栓箱内按钮线管为例，其按钮线管应为暗装形式，在预埋时需严格进行上穿梁板和下穿梁板的工作。但实际上，施工班组没有参照水施图纸进行施工，而是根据电气图进行施工。所以在后期进行墙体配管时，施工班组才会意识到，他们在消火栓箱的正中央位置进行了按钮线管的预埋工作。或者两者安装的位置分别处于消火栓箱两侧，严重影响了观感，甚至在后期需进行必要返工处理。而正确的安装位置如图1所示，所以在进行线管预埋之前，既要配合水施，又要实现与消火栓箱门的开启方向一致。
2 电线管的敷设
如果施工企业在施工过程中没有将“三检”制度严格落实，很容易导致工程存在质量问题，严重的则可能与强制性条文相悖。因此就会造成以下几点质量缺陷：选择材质、规格错误的线管材料，与设计中要求的走向、位置、标高等严重不符；所选线管的弯曲半径偏小；所选线管出现较大的弯扁度；线管在进箱或是进盒时没有采用专用的管件设备；没有对金属管口的毛刺进行处理，直接进行钢管的对口焊接，而没有事先用套管进行连接，在焊接时钢管没有可靠接地；埋设线管的深度过浅；线管在埋设时出现多管交叉或是并排紧贴的现象，没有对其经过的伸缩缝或是沉降缝进行补偿措施等。目前，我国工程上可以采用的电线导管有镀锌管、焊接管、KBG管以及各种金属软管等，品种繁多。不同的电线导管的施工工艺也有所不同。但在电气导管的施工过程中，各施工单位要严格按照正确的施工工艺以及相关的操作规程甚至是根据相关的验收规范进行操作。基于电气导管施工过程中容易忽略的问题，笔者结合相关规范做了以下几点阐述。
2.1 施工准备
2.1.1 技术人员在施工前应对设计图纸的内容进行通篇浏览，并及时提出包括需要其它专业工种进行配合等要求在内的施工要求，并及时制定施工法案和相应的施工技术措施。
2.1.2 技术交底工作要在施工前完成，技术交底工作通常由技术人员完成，之后由操作人员对所需技术及相应的施工方法进行研究。
2.1.3 准备好材料及所需的机械工具。材料进场时，要严格进行材料的验收，在满足现场对于材料数量要求的同时，也要对材料的材质、材料的规格以及材料的型号进行严格确认，以确保其符合图纸和相关规范的要求。
2.2 施工流程

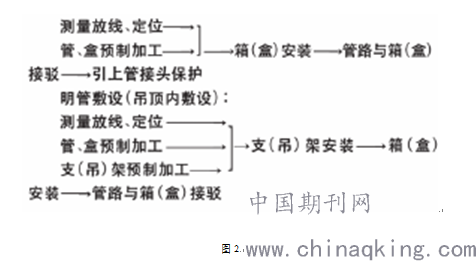

暗敷设线管（图2）。
2.3 测量、定位
测量放线与定位工作要在进行电线导管的施工前确认完毕。在进行安装前，需要与其他专业进行协调，协调好后再统一进行布置。同时可以借助CAD、专业三维软件等软件进行样图的绘制。之后交由专业技术负责人对样图进行审核，经确认无误后，方可放线定位。我国的现代建筑工程所需要的功能日渐繁多，其中以公共建筑为最。进行电线导管的安装时通常需要预埋，如果各专业工种间没有进行充分协调，就会导致各专业间的交叉，施工质量也很难达到要求。
注1：进行统一布置时，照明亮度以及风口风量也要与原设计中的要求相符。
注2：进行统一布置时，灯具与风口的距离、烟感距离、喷淋头的距离是否安全也要考虑在内。
注3：在动力工程中，金属软管长度要≤0.8m，而在照明工程中，金属软管长度不能大于1.2m。
2.4 箱（盒）的安装及配管
下一道工序能否顺利施工、未来的使用是否安全等都会受到安装箱（盒）及配管的施工质量的影响。如果没有及时清理钢管口的毛刺，线缆在穿线时很可能会出现绝缘层磨损的现象，线管的弯曲倍数偏小或是其弯扁度偏大，都会造成穿线困难，甚至会使线无法正常穿过。如果钢管接地不可靠，也会形成安全隐患。因此，各施工单位应该重视对于施工质量的管理并对施工人员进行严格的技术培训，使其操作水平得以提升。同时要保证每位工作人员都是持证上岗。使“三检”制度得到认真贯彻、落实，才能把质量缺陷降至最低。《建筑电气工程施工质量验收规范》中，对于电线导管保护层的厚度问题做了以下规定：导管为暗配操作，其埋设的深度应参照建筑物及其表面进行设定。通常埋设的距离要大于15mm。但这并不是对于所有的电线导管保护层厚度的设定。
穿线要确保配线的金属管接地牢固，通常会采用6mm~10mm的圆钢作为跨地接线，在管道始末位置和官道之间设置可以接地的等电位连接。在穿线开始前，应当确保管内壁的光滑，并且对管线内的杂物和水进行清理，同时挫除掉管口的毛刺，借助细钢丝引线接入线管内部。线管内导线尽量不要有接头，同时切忌不要使用绝缘破损后经过包扎的导线进入线管内部，另外电压回路不同导线不宜穿入同一线管。
《高层民用建筑设计防火规范》中指出：暗敷设时，要进行穿管埋设且要在燃烧体结构外部进行敷设，而此时线管的保护层厚度要大于30mm；明敷设时，埋设的线管应套入防火保护的金属管中或穿过带有防火保护功能的相对封闭的金属线槽中。一旦火灾发生，所有线路都要具备相应的耐火等级，以保证系统可以正常运行。如果保护层深度过浅，那么后续逃生工作以及救援工作等就会受到严重的影响，因此，需引起安装消防线路导管人员的特别注意。但在实际施工中，又不能完全照搬规定。如在管路与箱（盒）的接驳段，通常86H50的高度为50mm，将孔距盒边沿敲落后，其高度是15mm。因此，在施工过程中，就算消防线管的保护层的厚度可以超过30mm，但是线管进盒时也很难达到规范中要求的保护层的厚度，所以也会造成施工困难。所以笔者建议，根据规范中关于消防电线导管的要求，将消防线路接线盒替换成专用接线盒，敲落其孔距盒边沿即可超过30mm。
3、结束语
建筑电气自动化在我国虽然起步较晚，但是发展迅速，因为建筑高度在不断增高，所以对高层建筑的排水供电和消防也提出了新的要求。因此我们需要有更先进的电气技术来对高层建筑的需求和新功能做出支持。而建筑电气管线的铺设工作不仅会关系到电气系统的整体运作情况和使用体验，也是建筑工程的重要环节，需要得到更多的重视，在管线的布局和设计阶段，应该进行重点监理，使得建筑外形更加符合人们审美，使得人们的生活方便。所以对于电气管线的暗敷设计和施工智联管理一定要到位，保证严格设计和科学施工，使得建筑物的电气系统暗敷工程得到进一步的质量保证。
参考文献：
[1]叶仲鸣 . 电线导管预埋敷设常见的质量问题及预防 [J]. 建筑工程技术与设计，2015（03）.
[2]钟建华 . 建筑电气工程中电线管施工技术的应用分析 [J]. 建材与装饰，2015（30）
[3]李艳华.建筑电气工程施工管理的思考[J].科技创新与应用，2014（27）：231.
[4]杨博，满智慧 . 现代建筑电气管线铺设的方法讨论 [J]. 中小企业管理与科技（下旬刊），2013（6）：100-101.
论文作者:余炳开
论文发表刊物:《基层建设》2017年第16期
论文发表时间:2017/10/16
