（广东电网有限责任公司佛山供电局 广东佛山 528000）
摘要：配网自动化的实现对于提高电网供电可靠性和供电质量、缩小停电范围、减少用户投诉具有非常重要的意义。本文在简要介绍配网自动化的概念、构成的基础上，分析了目前配网自动化系统建设所面临的难题，以广东某供电局为例，阐述了配网自动化系统的设计原则。
关键词：配电网；自动化；故障隔离
1. 配网自动化系统的构成
配网自动化系统就是指能在远方以实时的方式监视、协调及操控配电设备的智能系统。它的总体构成包括主站、监控终端和通信信道三大部分，如图1所示。主站通常设置在供电企业的配网调度中心，负责获取各配网终端的实时信息，分析电网的运行状态，使其处于最优运行方式。通信信道将主站和配网终端联系起来，负责完成数据和指令的上传、下达，其特点是数量庞大、分布广泛。配网终端主要安装在各个开关、配变、开闭所等处，负责采集配电网的实时数据，并执行上一级指令。

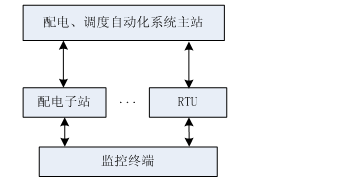

图1 配网自动化系统构成图
.png)
2. 配网自动化建设的难点
与输电网自动化系统相比，配电网自动化系统简单且投资少，但其对设备要求高，规模也大得多。主要难点体现在以下几方面：（1）由于配电线路分布广泛，因此自动化系统监控的对象众多，信息量巨大；（2）大部分自动化开关安装在户外，其工作环境较恶劣，易受天气等因素的影响；（3）设备之多无疑会增加通信系统的复杂性，需要综合采用多种方式配合，而不同类型的通信方式难以采用统一的通信规约；（4）临时电源提取较困难；（5）目前我国配网建设相对落后，配网自动化配置及配网结构仍需优化改进。
3. 配网自动化系统的设计
10kV架空线路故障较多，且故障难以查找。实现配网自动化的主要方式是利用断路器或者负荷开关，将线路划分为若干区段，实现对线路的分段监测、控制，同时，运用分段故障隔离技术，使线路设备保护与变电站的保护能够有效地配合。
自动化开关可以实现故障区段的判定、故障的隔离和对非故障区域恢复供电。但是，对于距离长、分布广泛或走向复杂的10kV线路，我们只能判定故障发生在哪两个分段开关之间，真正的故障点仍然较难找到。因此，我们在配电线路上加装故障指示器，通过分段开关和故障指示器的配合，从而缩小故障查找的范围，提高故障查找的效率。传统的自动化开关由于缺乏通信功能，无法实时将数据或信号传送至配网自动化系统的主站，故障的查找需要耗费较多的人力。供电企业现已全面采用简单便捷的通信方式来实现数据的实时通信。
基于监控平台及通信网络的配网馈线自动化系统不仅可以实现故障区域的自动识别，隔离故障，恢复非故障区域的供电，还能实现配网线路运行数据的实时采集和监控，包括干线和分支线的电压、电流、无功功率等参数，以及各断路器、分段开关、环网开关的运行状态。
配网自动化分为两种基本类型：就地控制和远方控制。就地控制即利用开关相互配合来实现自动化，而远方控制是基于FTU实现自动化的。
以广东某供电局为例，馈线自动化的设计与实现需要遵循以下原则：
（1）减少变电站出线开关跳闸；
（2）提高变电站出线开关重合闸成功率；
（3）减少靠近电源侧的开关动作次数；
（4）自动隔离分支线或用户侧单相接地故障；
（5）控制单元灵活使用多种通信方式，可上传开关状态信号。
4. 总结
本文简要介绍了配网自动化系统的功能及其构成部分，阐述了配网自动化建设过程中遇到的难点，给出了自动化系统的设计原则，为配网自动化系统的构建提供了理论基础。
参考文献：
[1] 龚静．配电网综合自动化技术[M]．机械工业出版社，2014．
[2] 郭谋发．配电网自动化技术[M]．机械工业出版社，2014．
作者简介：
刘鹏祥（1986.7-），男，广东佛山人，研究方向：配网自动化技术
基金项目：佛山供电局职工技术创新项目（FSZC2015-056）
