尝试性分析高低压开关柜温度自动控制系统的设计论文_刘洪涛

摘要:过去,高低压开关柜的温度控制系统经常出现自动控制能力差、响应时间长的问题,这些问题严重影响着高低压开关柜的使用效果。对此有必要对其自动控制系统进行研究和分析,从硬件系统着手,处理好风机转速与温度监测器的设计,有效采集与处理柜内信息,随后将数据发送给软件系统,搭配PLC技术,有效管理温度、故障和检查出的要求。从最后的结果可以看到,靠着优化设计,响应时间缩减了约2.5秒的时间,表现本次设计的有效性。

关键词:高低压;温度控制;控制器;传感器

前言:在电力系统中,高低压开关柜是很重要的设施与装置,能够保障电力系统稳定运行。不过使用中,偶尔会出现过热带来停电、设备烧毁等事故,其引发的经济损失非常庞大。在经济快速发展的今天,社会对于电力系统的电能要求在不断提高,当然高低压开关柜遇到的压力也在不断变大。电力系统运行中,其母线和触点的连接部位因为长时间运作的原因,就会出现严重发热,当超过设备承受能力,就会烧坏绝缘部位。一些严重的情况甚至有可能爆发火灾,导致出现严重损失与事故。当然在人工智能系统快速发展的今天,人们已经可以很好的控制高低压开关柜的温度,不过如果忽视控制其响应时间,则仍旧无法满足当代需求。

一、温度自控系统的硬件设计

(一)传感器

在设计的过程中,系统主要就是使用温度变送器、压力变送器、风机转速传感器和温度监测器采集高低压开关柜数据,随后依靠这些数据控制高低压开关柜温度。

首先是温度变送器。在设计中,采取热电偶一体化的温度变送器。这种类型的温度变送器最大优势就是有着很广阔的测温范围,并且精度非常高,有着很高的复现性、稳定性,测量耗时短。测温的范围甚至可以达到0至150摄氏度。此外温度变送器还能够统一处理温度信号,输出统一信号,信号流为4至20mA。采用24V电源为其提供电力。用显性化的电路保障电力处理、电力传输效果。

其次是压力变送器。其作用为采集高低压开关柜压力信号,随后处理信号发给控制系统。本次设计中,所用的是PKC700-S234-0。

随后是风机转速传感器。该设备的作用是转换设备内部的空气,有着一定温度控制降低效果。系统负责监测转速。风机最低能够达到每分钟2800转。假设传感器在检测中发现风机速度没有达到最低速度,就会将这一信息告诉控制器,此时控制器选择闭停与报警。

最后是温度监测器。该设备负责监测设备内温度。这种设施对于反应时间有着较高的要求,必须在2至4秒之内找到温度超限原因,并将信息发给控制器。此时控制器就会切断电源。本次选择的是紫外线温度监测器。设备输出数字量信号[1]。如果检测温度为界限内,那么给出的信号就是0。如果超出界限则输出1.并把结果发给控制单元。此时控制单元就会将电源切断,以免有事故发生。

(二)执行器

其关键在于调节阀,负责接受控制器控制信号,处理操纵变量,确保温度足够安全。选择调节阀的过程中,要做好调节阀结构形式、调节阀流量特征、阀门状态考虑。

要在触点与母线连接部位安装调节阀,从而有效控制温度[2]。当然这一过程势必对口径提出明确要求,直接影响着控制温度,和温度控制效果。

(三)控制箱

控制箱包括操作面板、屏幕显示器操作站。面板当中设有控制按钮、报警器和记录仪。在设计的过程中,控制箱被控制在了两层立板。其中前面安装控制面板,后面安装线路与控制系统。控制面板在整个系统中都扮演着十分重要的角色。控制面板可以进行严谨、简单操作,提高温度控制效果。控制面板负责监测各个元件情况,减少温度带来的负面问题,保障了高低压开关柜可以稳定运行。

二、温度自动控制系统软件

除了硬件方面,软件也有着很严谨的设计要求。软件方面,用到了CX-PSDFHI3.0编程软件。以微软视窗环境操作温度自动控制系统,平台主频2400MHz,内存256Mb,分辨率786×1024,选择Windows XP系统。

随后用到了PLC技术。控制系统包括温度自动控制与自检两个部分[2]。首先对整个系统进行初始化,清理系统已经有了的程序,并明确参数极限,复位输出位置,将显示元件恢复到原始状态。随后设计控制系统自检部分,保持每周一次的检测频率。使用传感器监测开关柜设备状态,了解是否正常。故障检测就是检测设备连接点,以免有安全事故出现。一般为每周测量一次。整个系统中,最核心的部分就是温度检测,要做好开关柜温度实时监测。如果发生温度过高变化,控制系统就会第一时间反应关闭电源,发出警报。保护程序能够防止控制系统逻辑混乱,是系统稳定、安全运行的前提条件。

(一)系统架构

软件系统需要基于平台自身情况设计,包括三大模块,也就是自动控制、自检、状态显示。

自检模块作用为检测设备元件,包括连接部分、执行器状态、温度传感器。系统有30个程序负责自检。再改系统中,最关键的就是自动控制模块,使用PLC技术编写控制程序。

(二)自动控制温度

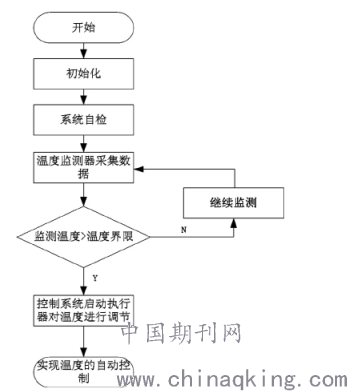

如图1所示。

图1 温度自控流程

在软件和硬件系统的搭配下,保障了温度自控系统稳定运行,有效控制了温度,保障了开关柜稳定性。

三、实验分析

首先是准备数据,本文所设计的系统考虑到,系统方面的环境不同可能会引起很大的变化,所以保障了实验中外部环境一致性。

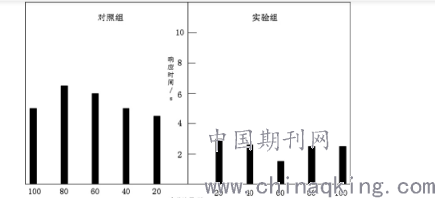

其次做实验对比。实验中,因为温度控制系统不同,所以使用了统计软件分析和记录实验数据,对比结果如图2所示。

图2 对比结果

从图2给出的结果可以看到,控制其响应时间比对照组控制器响应时间要快很多。实验组控制器响应时间为1.5秒,对照组为4.5秒。这表明,本次设计有效性显著。

为验证所用方法的优势,使用对比方法是很不错的手段。

结语:本次设计控制系统在控制高低压开关柜温度中表现出了良好效果,有效缩短了控制器响应时间。当然本次虽然比之前的响应时间短了不少,不过还有不小的下降空间,需要进一步对其进行分析和研究。
