摘要：随着用电信息采集系统的逐步推广，国网已经要求对电力用户全面实现“全覆盖，全采集”。但因环境、信号等各种因素造成的偏远台区无信号情况对全面采集的要求一直以来是很难完全解决的疑难问题。中压载波通信是利用10KV中压配电线作为传输通道的一种通信方式，广泛应用于电气自动化领域，为解决无信号台区的信息采集提供了极有力的帮助。中压载波通信所使用的是现有、完善的配电线作为信号传输通道，是唯一不需要进行线路投资的有线专网通信方式，具有投入资金少、设备安装简单、施工装配便捷、维护管理方便、与电网建设同步、随新建工程开通快、覆盖面与电力系统一致等优点。
关键词：中压载波；采集系统；传输通道
一、中压载波通信技术介绍
中压载波通信主要是利用10KV电力线作为传输介质来进行通信的一种方式，这样的通信方式，覆盖面积相对较大，而且电力线覆盖的区域都可以采用这一通信技术，这样就减少了铺设专门通信线路的费用，同时也使得相应的通信运行成本得到了有效的减少，在实施上有着一定的便利性。中压载波通信技术在具体应用的过程中，有效的结合了电力线路的运行资源，从而使得中压载波通信技术可以充分的发挥出其应有的作用。
对于中压载波技术的研究，国外的中压载波通信技术探索始于上世纪80年代，在日本、美国和欧洲使用较多，主要用于负荷控制、用户集中抄表、无功补偿控制、故障指示远传及配电网中开闭器控制等。比如日本东京电力公司在6.6kV系统使用中压载波技术对线路自动开闭器实施远方控制，传输速率2kb/s。与欧美相比，我国中压载波通信技术的研究起步较晚，但是目前已经逐步研究出相适应的中压载波技术，如今我国就如何有效的提升中压载波通信技术的通信质量已经展开了重点的讨论。
二、中压载波技术原理
利用中压载波传输的通信数据在被发送时，需要将传输的数据转化为信号，利用数据调制的方式，来进行高频信号的传送，在对功率进行放大处理之后，就可以使得这些信号被有效的运送到10KV电力线上，通过电力线来对数据信号进行传送，使得对方可以及时的接收到相关的数据信息。而在接收方一侧，会利用耦合电路来对高频信号进行筛选，并接收属于自己的数据信息，利用还原装置，将转换的信号还原为数据信息，从而就可以获取到相应的信息。

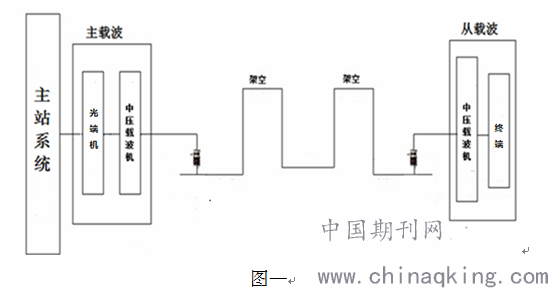

在中压载波通信系统中，主、从载波机是实现数据信息与载波信号之间的转换、实现载波信号的发送与接收的执行设备。主、从载波机主要负责载波物理层和链路层的连通，将数据转换为载波信号，从一端发送，在另一端接收，实现数据在沿着中压电力线上两点之间的长距离传输。
针对目前电力信息采集系统中的应用，中压载波技术目前主要应对于无信号台区抄表的问题解决。由于环境、信号塔覆盖情况等多种因素的影响导致偏远山区目前仍有无信号情况，对于采集建设情况，此部分无信号台区无法及时将抄表数据传回主站，给电力系统的“全覆盖，全采集”要求带来极大影响。而利用中压载波技术进行处理，无信号台区问题目前已经得到了有效的解决。

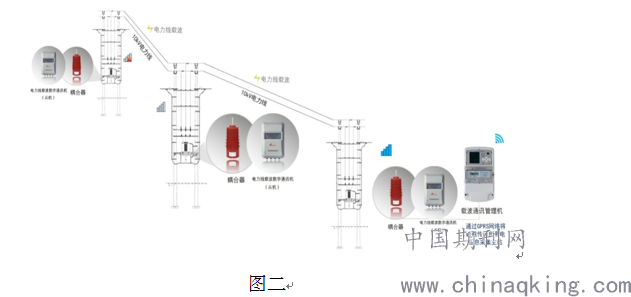

利用中压载波技术，在无信号台区处安装从载波设备，与集中器连接，将集中器内的抄表数据利用中压载波技术耦合到10KV电力线进行发送。在同一条线路有信号台区处安装主载波设备，利用中压载波技术将电力线上传输的无信号台区数据转换到主载波设备内，此主载波设备将数据传输到采集主站。这样利用中压载波技术，无信号台区的抄表数据成功传输到采集主站进行查看和统计，避免了人工抄表的不便，对电力信息采集系统的建设提供了极大的帮助，对国网下发的“全覆盖，全采集”提供了有效的支持。
三、中压载波技术优势
1.降低铺设线路和维护的成本
以分布广泛的中压配电线作为传输通道，不需要重新铺设通信线路，节省了铺设线缆、架设塔杆、开挖地面等的费用。配电线路有专人维护，不需要依靠第三方或另外组建维护队伍，减少了运行和维护费用。
2.信道自有，管理方便
由于配电线属于电力公司所有，可以完全为电力公司所控制，便于管理。专用有线通信，不需要得到无线电管理委员会的许可。
3.可靠性、安全性高
由于是专用有线通信，保证了通信的可靠性和安全性。
4.分布范围广，不受地理限制
信号在配电线中传输，不受地理环境的影响，配电线架设到哪里，通信就可以延伸到哪里。
因此，中压载波通信在经济性、便利性等方面具有无可比拟的优势，其通道分布与配电自动化、用电信息采集的业务覆盖有极大的契合度，具有广阔的应用前景。
四、中压载波技术发展方向
我国目前对中压载波技术的研究和探讨越来越重视，对于中压载波在用电信息采集系统中的应用也会逐步拓宽，目前中压载波技术主要应用于对无信号台区抄表采集的问题解决，后续中压载波将结合光纤覆盖情况，根据配电线路，同变电站进行结合，传输整条线路下台区抄表数据，为电力信息采集提供更加便利、有效的覆盖和采集措施。
五、结语
本文介绍了中压载波通信技术以及它在用电信息采集系统中的应用情况，目前中压载波技术正在逐步快速的发展，随着中压载波技术通信质量的逐步提高，后续中压载波的应用将会越来越广泛，利用中压载波解决电力信息采集的各项问题，提高采集质量，完成更高要求的信息传输是下一步发展的重点突破方向。
参考文献：
[1]吴志勇，沈晗阳，熊德智，任盛. 用电信息采集系统中压载波通信技术探讨[J]. 大众用电，2017，（02）：38-39.
[2]陈石东，刘莎，赵丹. 基于中压载波技术的用电信息采集应用研究[J]. 大众用电，2016，（08）：24-26.
作者简介：
齐火箭（1978-），男，电气工程及其自动化专业，大学本科学历，学士学位，高级工程师，研究方向为电气智能化与网络技术。
论文作者:齐火箭,王嘉宏,路鑫,李占国,任志丹
论文发表刊物:《电力设备》2017年第18期
论文发表时间:2017/11/3
