摘要:随着我国科学技术的不断进步,我国的BIM技术也取得了很大的发展,目前已经应用到各个市政工程当中。城市综合管廊在施工作为市政工程中的重要工程,已经融合了目前比较成熟的BIM技术,而且发挥的效果不错,极大地提高了城市综合管廊的施工效率和工程质量。基于此,本文后先简单的介绍一下BIM技术,随后对综合管廊的施工要点进行简要分析,最后给出BIM技术在综合管廊施工中的应用。以此仅供相关人士进行交流与参考。
关键词:BIM技术;市政综合管廊;施工要点;应用
引言:
随着城市化进程的不断深入,大部分城市可供利用的空间在逐渐变小,然而城市综合管廊工程的出现极大地提高了城市地下空间的利用率,因此做好城市综合管廊施工对整个城市有着重要的意义,但是城市综合管廊施工涉及的管线数量巨大、种类繁多,施工过程中也容易出现一些问题。所以需要引用新型的BIM技术,用该技术来合理进行施工规划和设计。
1.BIM技术简介
BIM技术是利用数字化的方法对建筑工程项目进行设计、建造、管理,也就是我们所说的建筑信息模型,是数字化的一种应用。在综合管廊施工项目中使用BIM技术能够实现综合管廊工程的全生命周期管理,从而提高综合管廊施工的效率和质量,是当前综合管廊工程项目中使用最广泛的一种数字化技术。
1.1BIM技术的优势
1.1.1可以进行场景施工模拟
根据设计单位设计的方案以及相应的综合管廊施工信息,能够准确利用BIM技术进行现场施工模拟,从而在综合管廊施工模拟过程中发现设计方案的不足,并根据模拟过程中出现的问题找出相应的解决策略,从而提高综合管廊施工的效率[1]。
1.1.2信息可视化
BIM技术能够将综合管廊施工中的信息可视化。通过将综合管廊施工过程中的信息输入BIM平台,他就可以直接将输入的信息转化为可视化的模型,然后通过直观的模型对综合管廊工程的设计、施工、管理阶段进行指导和管理,从而不断提高综合管廊施工管理的水平。
2.综合管廊工程的施工要点
2.1管线数量大、种类多
对于城市综合管廊而言,其包括的地下管线种类繁多(排水、给水、通信、电力、天然气等),而且数量巨大,要将这些管线井然有序的布置管理需要耗费大量时间,见下图一综合管廊管线示意图。由于城市地下空间有限,而且后期维修管理困难,因此在布置这些管线时要严格按照设计顺序进行,同时为了保证综合管廊的安全,在铺设天然气管线等较危险的管线时要单独布置。

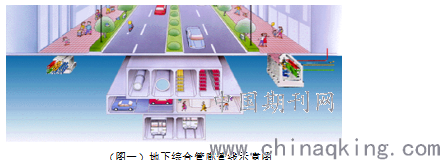

(图一)地下综合管廊管线示意图
2.2施工环境复杂
城市最大的特点就是人口密集、高楼林立,这些特点对于地下综合管廊的施工而言很不利,再加上地线综合管廊的铺设地点一般都在城市主干道附近,不仅交通复杂,而且大型建筑较多,总体而言综合管廊施工环境较为复杂[2]。
2.3附属设施工程庞大
由于综合管廊铺设的管线种类繁多,这些管线中往往包括天然气管线、高压电力线等较为危险的管线,因此为了保障综合管廊的后期安全问题,需要在危险因素高的管线中铺设配套的附属设施,从而提高危险管线的安全系数。
3.BIM技术在综合管廊施工中的应用
3.1综合管廊设计建模中的应用
由于城市管廊的施工地点处在地下,再加上周围大型建筑物较多,因此综合管廊的设计建模要考虑多方面的因素。通过将施工周围的大楼建筑数目以及周围区域的规划信息导入BIM软件当中,就可以根据所给的信息进行施工模型的设计和构建。而且综合管廊涉及到的管线数目繁多、种类复杂,因此需要BIM技术来确定每种管线的线路位置,同时还可以避免管线之间出现位置交叉的问题[3]。详细设计模型见图二。
当综合管廊的设计模型和管线路径设计好之后,利用BIM技术能够将构建模型中的管线进行精准合理的拆分,同时将这些拆分后的空间模型资料发送给管线生产厂家,从而不断提高预制件的使用率和合格率。

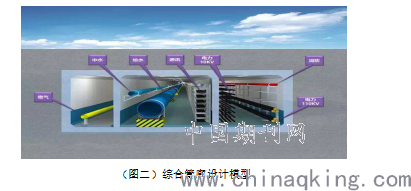

(图二)综合管廊设计模型
3.2综合管廊施工管理中的应用
将综合管廊在各个阶段的任务输入BIM平台,BIM模型可以对综合管廊的施工计划进行三维动态模拟,然后将各个阶段的施工进度推演出来,从而预测整体的施工进度。同时将推演出的施工进度作为实际施工过程中的凭据,并且不断将实际施工进度与推演进度进行对比汇总,生成综合管廊施工控制管理的报表,以便掌握综合管廊整体施工的进度。
对于质量管理而言,首先要在BIM平台建立定期检查、违规违章以及工程质量管理等问题的处理模板,模板主要包括质量问题的整合、上报以及整改记录等环节。一旦相关人员发现了综合管廊施工的质量问题,要及时启动BIM平台上建立的质量处理程序,从而直接通过一系列的流程将问题处理,实现高效率的质量管理。
3.3综合管廊支吊架设计中的应用
因为城市综合管廊的管线数量巨大、种类繁多,所以管线的支架构件的预埋工作的难度系数也比较高。根据综合管廊施工的实际情况能够利用BIM技术构建管件支吊架的三维模型,并利用SAP2000力学软件对支吊架的应力比进行计算,得出的数据能够为综合管廊的施工提供借鉴和帮助,从而不断提高综合管廊的施工效率和质量[4]。
4.结束语
总而言之,随着科学技术的不断进步与发展,BIM技术也逐渐应用到各个建筑工程项目中,它以可以进行现场施工模拟以及信息可视化的优点深受各个建筑施工企业的青睐。本文以综合管廊为例,分别从综合管廊设计建模、综合管廊施工管理以及综合管廊支吊架设计这三方面分析了BIM技术在其中的应用。可以看出BIM技术功能的强大,极大地提高综合管廊施工的效率,由此可见BIM技术是提高综合管廊施工效率的重要技术,其发挥的功能无可替代。
