关键词：地下室；防水施工；设计方案；施工工艺
随着我国经济水平的不断提高，城市的用地也日益紧张。为了提高土地资源的利用率，缓解用地压力，地下室的建筑工程屡见不鲜，面积及建筑规模在不断加大，形式也更加复杂。确保地下室防水工程施工质量是保证建筑工程使用功能和使用效益的主要方式和关键，但由于种种原因，地下室防水工程的质量一直得不到保证。因此，我们必须加强地下室防水施工质量控制，形成了一个完整的防水系统，产生集成效应，达到保证建筑地下室防水质量，提高建筑的安全性的目的。下面，笔者就结合具体工程实例来谈谈。
1工程概况
某项目占地19.3万m2，建筑面积13.6万m2，地下车库防水面积为2.4万m2，是拥有高层住宅和花园洋房，集公寓、商业于一体的大型高端社区。
本地下工程防水等级为Ⅱ级设防，结构不容许渗水，表面无湿渍。
2防水设计方案及选材介绍
2.1防水设计
地下室底板防水设计，采用1.5mm厚非固化橡胶沥青涂料+3.0mm厚SBS改性沥青自粘防水卷材相结合的方案，见图1。
.png)

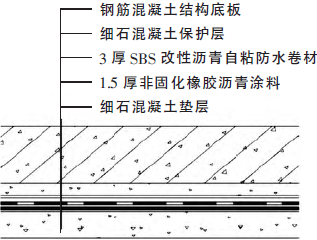

图1 地下室底板防水构造
2.2防水主材介绍
地下室底板选用的防水主材为PBC-328非固化橡胶沥青防水涂料，是由优质石油沥青、功能性高分子改性剂及特殊添加剂为主要原料复合而成，能长期保持黏性膏状体的一种新型防水涂料。该涂料的固含量在98%以上，施工后经过长时间放置也不会固化，可单独使用或与防水卷材相结合使用。
另外，非固化橡胶沥青涂料还具有以下特点：
（1）良好的弹塑性能。当基层出现开裂时，由非固化橡胶沥青防水涂料形成的构造层会吸收来自基层的应力、进而保护防水层，这样可以很好地封闭基层的微细裂缝，使其具有一定的防水能力，有效提高防水层的可靠性并延长防水层寿命。
（2）优良的粘结性能。可与不同的基层进行粘结，碰触即粘、难以剥离，形成“皮肤式”满粘效果，并能随时填补基层的变形裂缝。
（3）良好的可施工性。非固化橡胶沥青涂料由于其高固含量，可一次性涂至指定厚度，无需反复施工、无需养护，大大缩短了施工周期。施工时，可采用人工刮涂和机械喷涂的方式；机械喷涂由于操作简易、省时，更适用于施工量大、节点较多的防水工程。
（4）无毒环保。非固化橡胶沥青涂料无毒、无污染、不含溶剂，对环境友好，是节能环保型防水材料。
3防水施工工艺
3.1施工流程
具体施工工艺流程：基层清理→涂刷基层处理剂→细部节点加强处理→大面积喷涂非固化橡胶沥青涂料→SBS卷材铺贴→卷材搭接→质量验收→成品保护。
3.1.1基层清理
基层应干燥、平整、无杂物，凹凸和裂缝处用砂浆找平并清扫干净，必要时用吸尘器或高压吹尘机吹净。平面与立面交接处的阴阳角应做成半径为50mm的圆弧。
3.1.2细部节点加强处理
细部节点处理是地下防水工程的薄弱环节，必须有针对性地进行合理、安全、科学的设计并进行高质量的施工操作，才能保证地下工程防水系统的可靠性。
（1）底板与侧墙交接处防水做法：在转角以及平立面交接处，采用非固化橡胶沥青涂料+无纺布做防水加强层，加强层宽度为250mm；卷材立墙临时收口部位采用砖体进行临时固定，待立墙施工时拆除，与底板卷材接槎宽度不小于150mm。底板与侧墙交接处具体防水做法，见图2。
.png)

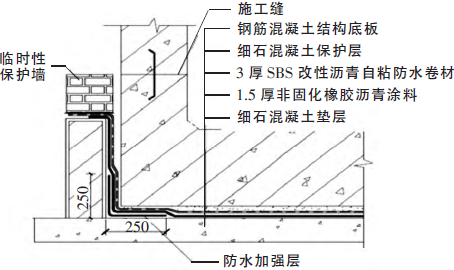

图2 地下室底板与侧墙交接处防水构造
（2）底板后浇带防水做法：底板后浇带位置采用非固化橡胶沥青涂料+无纺布做防水加强层，加强层宽度≥后浇带宽度+500mm。底板后浇带具体防水做法，见图3。
.png)

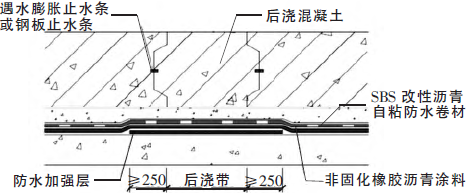

图3 地下室底板后浇带防水构造
（3）底板变截面通用做法：电梯井、集水坑等变截面结构的阴阳角转折处设置非固化橡胶沥青涂料+无纺布做防水加强层，加强层宽度≥500mm。底板变截面具体防水做法，见图4。
.png)

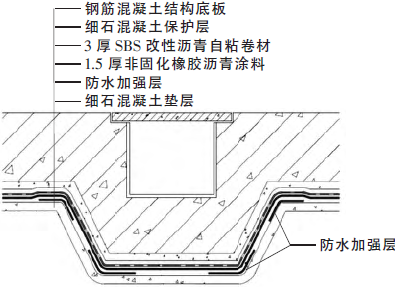

图4 地下室底板变截面防水构造
3.1.3大面积喷涂非固化橡胶沥青涂料
喷涂非固化橡胶沥青涂料时，涂料施工应厚度均匀，不得低于设计厚度；个别基层不良的工程部位应滚涂基层处理剂，以增强非固化橡胶沥青涂料与基层间的粘结力。
3.1.4 SBS改性沥青自粘防水卷材铺贴
在已喷涂非固化橡胶沥青涂料的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长短边均为100mm），将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工；其中，相邻两幅卷材的短向搭接缝位置应彼此错开距离不小于1500mm。SBS改性沥青自粘防水卷材铺贴平面图，见图5。
.png)

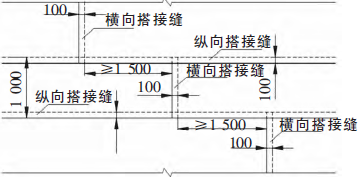

图5 SBS 改性沥青自粘防水卷材铺贴平面图
3.1.5卷材搭接
SBS改性沥青自粘防水卷材的短边搭接采用涂布非固化橡胶沥青涂料进行粘结，搭接宽度为100mm，然后用压辊在上层自粘卷材的顶面均匀用力辊压，以边缘挤出2~5mm宽非固化橡胶沥青涂料为宜，使卷材呈密实粘合状态，必要时采用专用压轮二次压边。SBS改性沥青自粘防水卷材短边搭接做法，见图6。
.png)

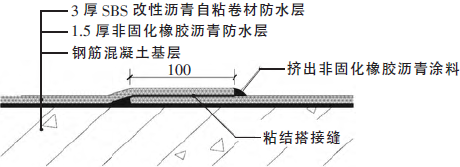

图6 SBS 改性沥青自粘防水卷材短边搭接做法
.png)
图7 立面阴角三维加强层防水做法
SBS改性沥青自粘防水卷材边铺贴边进行检查。检查时用螺丝刀检查接口，发现搭接不实之处及时修补，不得留有任何隐患。在平面与立面交界部位，应先铺贴平面部位的两道卷材加强层，然后沿阴角根部由下向上铺贴立面部位的卷材加强层。立面阴角处的SBS改性沥青自粘防水卷材搭接做法，见图7。
3.1.6质量验收
防水层施工完毕，自检合格后报总包、监理及建设方按照GB50208—2011《地下防水工程质量验收规范》[2]进行验收，验收合格后方可进行保护层的施工。
3.2施工注意事项
（1）防水层不得在雨雪天气、5级以上风力条件下施工。若发生降雨降雪，待雨雪结束后，把雨雪清扫完毕，即可进行防水层施工，施工全过程无明火。
（2）SBS改性沥青自粘防水卷材的自粘面受到灰尘污染后，会部分失去自粘性能，表现为表面开口、搭接缝及收口部位局部翘边等现象。工程中一旦出现上述情况，必须及时进行修复，修复方法为：采用热风焊枪，将焊嘴伸入翘边、开口内部，利用热风将粘结层加热融化，然后进行辊压粘合。
（3）卷材铺贴完毕、经检查合格后，即进行防水保护层的施工，保护防水层免受损伤。
4结语
总之，防水施工质量直接影响到地下室的使用品质，关系到建筑物安全，加强对地下室防水施工的研究意义重大。因此，在地下室施工过程中，我们应严格按照防水要求施工，准备合理的设计方案，并充分考虑到施工的细部节点处理问题，提高薄弱环节的防水能力，减少地下室渗漏，满足建筑物的使用要求，降低工程的维修成本，以取得良好的效益。
参考文献：
[1]户维强.高层建筑地下室防水工程施工技术探讨[J].河南建材，2012年03期
[2]邱阳.地下室防水工程施工技术探讨[J].民营科技.2011（06）
[3]叶慧伟.对于地下室防水施工技术的探讨[J].中华民居.2012（05）
论文作者:张仕忠
论文发表刊物:《基层建设》2015年31期
论文发表时间:2016/9/26
标签：卷材论文; 地下室论文; 沥青论文; 橡胶论文; 底板论文; 涂料论文; 基层论文; 《基层建设》2015年31期论文;
