继电保护二次回路改造中关键回路的梳理方法论文_位二伟,王大伟

(内蒙古超高压供电局 内蒙古呼和浩特 010000)

摘要:变电站二次改造工作任务多、危险大、要求高,稍有不慎将会造成运行设备误跳闸给电网安全带来重大隐患。本文结合理论知识及笔者的经验,对在变电站二次技改中遇到的关键回路进行梳理,供现场的施工人员参考和借鉴。

关键词:继电保护;技改;二次回路

随着电网发展,大量的老旧设备需要进行技改更换或大修。但因施工中造成的跳闸事件比比皆是。本文通过对技改、大修过程中关键回路进行研究,形成“关键回路透视表”,能有效避免错项、漏项、改造设备与运行中设备不匹配的问题。本文就500kV变电站3/2接线方式的一、二次设备改造中回路进行梳理。

一、变电站设备改造中二次回路梳理方法

在电网设备改造过程中,涉及PT、CT采样二次回路,跳闸、失灵、重合闸等执行二次回路,装置交直流电源二次回路,录波、遥信、等监控二次回路,刀闸位置、断路器位置、断路器压力等开入二次回路,另外还有GPS、网络等二次回路。其中CT二次回路如果相序、合电流位置、极性、接地点、走向错误将直接导致断路器误动或者拒动。本文将这些重要信息标示,形成“CT回路透视表”可清晰明了各个环节,有效的避免继电保护“三误”。如果跳闸、失灵等二次回路接线错误将直接导致断路器误动或者拒动,甚至越级跳闸。作为继电保护的灵魂回路,如不慎将导致人身、电网事故。通过“关键回路透视法”将上述关键回路从源头至结尾归纳和汇总,形成“跳闸、失灵回路透视表”,可清晰明了各个环节,避免错误接线。

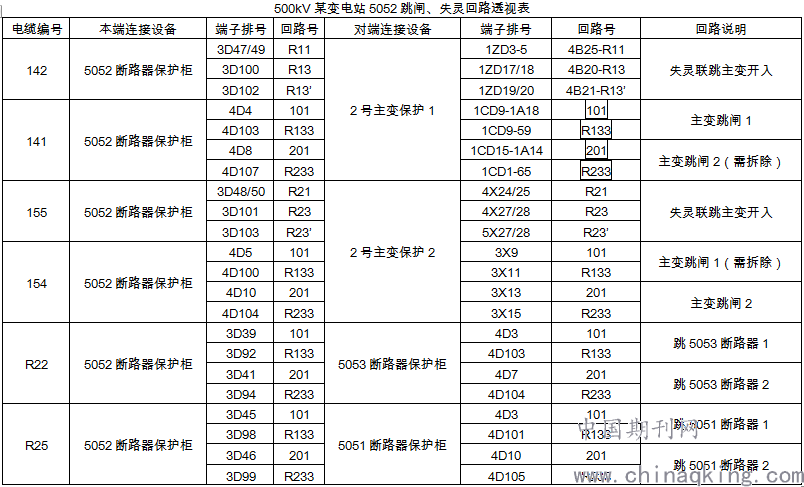

下表是500kV某变电站500kV断路器和二次保护设备更换工程中5052断路器及相关保护的CT回路透视表。

二、二次回路梳理方法的应用效果

在老旧变电站,设备都经多次切改、完善、大修、技改,每次改造都需要与时俱进的不断完善。图纸经过多次改动,而不同时期的设备设计理念不同,在设备再次改造时,需要查看多期图纸,并要避免改造中遗留下二次回路方面的隐患,为以后继电保护装置的安全性以及可靠性提供保障。对关键回路进行归纳,可避免了重复查阅图纸,可减少现场人员的劳动强度,提高了工作效率。通过图表的形式将关键施工步骤点整合,有效避免了错项、漏项。避免给运行设备遗留下回路隐患,为以后电力系统也可以保持一个良好的运行状态为以后顺利的进行工作打下了坚实的基础。
