(国网厦门供电公司 福建厦门)
摘要：配电设计不指定型号是电业局流程透明化、公开化的一大进步举措，有效的杜绝了“地下一条龙服务”的行为，大大避免了违法违纪的行为发生，提供了清正廉洁的工作环境。为了实施“配电设计不指定型号”举措，我设计院认真地归纳总结了几点选型原则和细则，并已在实际中应用实施。
关键词：三不指定；选型原则；选型细则；柜体；元器件
1选型原则[1][2]
1.1新建配电室
对于新建的配电房，原则上要求做到所有的电气一次设备、二次设备、接地、照明系统等都不指定厂家、型号。只有在设计人员有接到用户（甲方）中标或指定品牌文件时方可体现中标或指定设备品牌，并且在设计时可以直接按用户指定的品牌进行选型，但设计人员应将该中标文件或指定品牌文件作为设计依据（附件）和图纸一并出版，同时扫描和图纸一并电子存档。以下从柜体选型、元器件选型、微机保护选型三个具体方面阐述不指定型号后的实施原则。
1.1.1电气设备选型
高低压柜、变压器、箱变柜体在设计选型时，一律只能选用通用型号（国标型号）或在图纸只体现设备名称、主要技术参数等，不能体现设备的指定型号、指定品牌（例如ABB、施耐德厂家及其代表性的产品ZS1、RM6等）等内容。
1.1.2电气元件选型
在设计选用电气元件（包括开关元件）时，一律只能选用通用型号（国标型号）或在图纸只体现元件名称、主要技术参数等，不能体现元件的指定型号、指定品牌（例如RMM1、NSD等，以及ABB、施耐德等厂家高压柜配置的相关断路器、避雷器等）内容。
1.1.3微机保护装置不体现具体型号
专用变（不配备自投功能的）配微机保护装置、施工箱变、户外环网柜的均不再出二次原理接线图，但在电气一次接线图应将操作电源、电气闭锁等特殊回路说明清楚。并补相关电气闭锁的关系图。并注明：10kV开关柜二次原理接线图应由设备厂家按要求配套提供。
开关站或专用变（配备自投功能）配微机保护装置的，由于各个厂家的保护接线、开关机构原理、接线端口都不同，无法统一出图，且该种情况较复杂，需要考虑的方面较多，为了设计完善，所以先不出二次接线图，监控屏也先不出图，待开关柜设备及监控屏中标后再补出具体二次原理接线图，设计电气一次时，应在设计说明的卷册目录写明电气二次部分的卷册。并将二次设备及材料应一并开到一次册中。例如：第二册：开闭所电气二次施工图XM-SJ-Y02010009S-02（本册待设备中标后补出），在设计说明的注意事项说明：二次原理接线图的基础资料由设备厂家根据标书及相关技术协议提供给设计单位进行设计。
1.2 改造、增容配电房
因为电源引接、改造、增容等原因，需在已有开关柜上增加新开关柜或更换元件的，开关柜选用型号原则上可以与已有开关柜一致，并体现具体型号（包括开关柜选择元件、保护装置等）；更换元件型号原则与原来的元件一致，特别是更换电流互感器时，因为不同厂家所生产的电流互感器安装孔一般都不一样，如果使用了不同型号，一般都安装不上，需改造，耽误安装、停电时间。
1.3 其它施工用电、设备迁移工程
设备租赁或迁移等工程，用户利用旧设备时，设计图纸可以体现具体型号。
2选型细则[1][2]
2.1 10kV电气一次部分
10kV电气一次设备含高压柜、高压元器件、高压架空设备等。以下分柜体选型、各种元器件选型两个具体方面阐述具体实施细则。
2.1.1柜体选型
高压柜的厂家、型号众多，一般情况下，我们先以国标型号、或各供电部门默认规定的开关站或配电站使用的柜型、或客户事先指定的型号进行设计，最终还是以中标的型号为准，当已出的蓝图与中标不一致时，需要时做必要的变更。若是选用国标型号的，则可以直接写具体型号，例如：KYN、HXGN；若是在设计过程中，由于变电所的面积受限制或供电区域属于A、D区需要采用合资品牌，而用户（甲方）以要招标不肯出具指定型号的文件时，可以按某一种型号的外型尺寸等标准先进行设计，但不能体现型号，只写设备名称：UniGear 550、ZS1等写成合资紧型中置柜， RM6、Safe、ZX0等写成SF6气体全绝缘开关柜（环网柜），SM6、Uniswitch等写成SF6气体半绝缘开关柜（环网柜）。SF6气体全绝缘开关柜（环网柜）的组合柜应功能名称体现。例如： RM6柜比如组合柜RE-IQI写成“右扩展组合柜”；单柜DE-B写成“双扩展断路器柜”； 单柜DE-I写成“双扩展负荷开关柜”其它以此类推。
2.2.2电气元件选型[4]
真空负荷开关不写FZN25-12D/T630A、LK-VLBS(H)1-12/630等具体型号，仅在接线图上写明负荷开关的电气参数。负荷开关具体的电气参数选用：12kV，630A，20kA，3s；负荷开关—熔断器组合器具体的电气参数选用： 12kV，50A（100A、125A、160A、200A），31.5kA，3s；
SF6负荷开关不写SM6、RM6、SFG等具体型号，仅在接线图上写明负荷开关的电气参数。负荷开关具体的电气参数选用： 12kV，630A，25kA，2s；负荷开关—熔断器组合器具体的电气参数选用： 12kV，200A，31.5kA，2s；
真空断路器：不写型号，仅在接线图上写明断路器的主要技术参数。主要技术参数：额定电压、额定电流、开断额定短路电流、耐受短路电流时间，例如：12kV，630A，25kA，4S，或 12kV，1250A，25kA，4S。
高压熔断器：选用国标（通用）型号可以直接体型号，例如：SDLAJ（SFLAJ）、RN2、RN3等。但ABB、RM6等高压柜专配的特殊熔断器除外（不能写型号，只能写主要技术参数），主要技术参数：额定电压、额定电流（不清楚可以不写）、熔体额定电流、额定开断路短路电流，例如：10kV/200A，100A，50kA。
避雷器：选用国标（通用）型号可以直接体型号，例如：HY5WZ-17/45、HY5WS-17/50等。但ABB、RM6等高压柜专配的特殊避雷器除外（不能写型号，只能写主要技术参数）。主要技术参数选用：避雷器类型、本体额定电压、本体标称放电电流下残压，例如：氧化锌避雷器，17kV/50kV。
接地开关：选用国标（通用）型号可以直接体型号，例如：JN15等。但ABB等高压柜专配的特殊接地开关除外，不能写型号，只写数量。
户外柱上开关：不写具体PVB、ZW20或ZW32等具体型号，仅在图上写明电气参数。主要技术参数：额定电压、额定电流、开断额定短路电流、耐受短路电流时间，例如：12kV，630A，20kA，4s；
户外隔离开关：选用国标（通用）型号可以直接体型号，例如：GW9-15G、GW9-10G等。但特殊型号DCD-12/630A等，不能写型号，只能写主要技术参数。主要技术参数：额定电压、额定电流，例如：12kV，630A。
户外跌落式开关：选用国标（通用）型号可以直接体型号，例如：RW等。但特殊型号NCX-12/100A等，不能写型号，只能写主要技术参数。主要技术参数：额定电压、额定电流，例如：12kV，100A。
10kV电压互感器：选用国标（通用）型号可以直接体型号。但ZX0、RM6等高压柜专配的特殊电压互感器除外，不能写型号，只能写主要技术参数。主要技术参数：额定电压、变比、等级、容量，例如：12kV，10/0.1kV，0.5/30VA。
10kV电流互感器：选用国标（通用）型号可以直接体型号。但ABB等高压柜专配的特殊电流互感器除外，不能写型号，只能写主要技术参数。主要技术参数：额定电压、变比、等级、容量，例如：12kV，400/5/5A，0.5/15VA，10P20/15VA。
零序互感器：选用国标（通用）型号可以直接体型号。但ABB等高压柜专配的特殊电压互感器除外（不能写型号，只能写主要技术参数）。主要技术参数：变比、等级、容量，原设计是CSH可以写成“感应型零序互感器”即可。
带电显示器：选用国标（通用）型号可以直接体型号。但ZX0、RM6等高压柜专配的特殊除外（不能写型号，只能写主要技术参数）。主要技术参数：额定电压、其它功能说明，例如：12kV，可带电更换及配有辅助接点。
表计：不写型号，仅在接线图上写明数量和表计量程即。例如：电流表：0~400/5A；电压表：0~12kV；电度表：3*1.5(6)A，3*100V
线夹：不写型号，只写对接导线的截面。例如：只写LJ-185/LJ-70，原设计的“安普线夹”应删除“安普”两字。
故障指示器：不写型号，仅写故障指示器的类型及功能要求，例：“线路型”、“电缆型”等，SFI-2A型号写成线路型，SFI-2C1写成电缆型等。
过电压保护器：不写型号，只写主要技术参数。主要技术参数选用：保护器绝缘类型、本体额定电压、本体标称放电电流下残压，例如：金属氧化锌合成绝缘，17kV/50kV。
绝缘防罩：不另单独开材料，直接在要加绝缘的设备后注备“含绝缘护罩”即可。
电缆终端头（插拔式）、中间接头：不写型号，只写规格：使用环境、安装方式、电压、适用电缆电缆截面、其它功能说明，例如：户内，冷缩式，10kV，3*50。
中间接头防爆盒：不写型号，只写规格：电压、适用电缆电缆截面、其它功能说明，例如：10kV，3*50。
防火、防水封堵的材料: 不写型号，只写封堵材料的规格、数量。
2.2 0.4kV电气一次部分
0.4kV电气一次设备含低压柜、低压元器件、电气二次及自动化设备等。以下分三个方面阐述具体的实施细则。
2.2.1低压配电开关柜型号
选用国标型号可以直接写具体型号，例如：GGD、GCK、GCL、GGL等；
在设计过程中，由于变电所的面积受限制或供电区域属于A、D区需要采用合资品牌，而用户（甲方）以要招标不肯出具指定型号的文件时，可以按某一种型号的外型尺寸等标准进行设计，但不能体现型号，只写设备名称：ArTu、BLOKSET、MNS等可写成合资紧型低压配电柜。
其中特别值得注意的是电容器柜的设计：只体现补偿容量并标注“由厂家配置”，其它功能要求说明时（例如：智能电容补偿，或配置接触器、热继电器）均不能体现型号。
2.2.2低压电气元件型号
低压开关含框架开关、塑壳开关、微断开关、带漏电保护塑壳开关等：均不写型号，仅在接线图上写明开关的主要技术参数。低压接线图上的通用说明：“实际招标订货的电气元件的档次、主要技术参数及功能要求不得低于图中的参数和要求。低压开关元件的额定运行短路开断能力（Ics）不低于，400V，XXkA；额定极限短路开断能力（Icu）不低于， 400V，XXkA”。附变压器低侧开关开断短路能力明细表：.png)
框架开关（包括双切换开关）主要技术参数：框架电流、额定电流In、长延时电流Ir1、短延时电流Ir2、瞬时电流Ir3、极数、其它附件配置说明。例如：RMW1 2000/1000A，改为框架2000A/3，In=1000A，Ir1=（0.4~1）In，Ir2=4In，Ir3=10In。塑壳开关主、微断开关（包括双切换开关）主要技术参数：壳架（微断）电流、额定电流In、极数、其它附件配置说明。例如：RMM1 160H，In=125A，改为壳架（微断）160A/3，In=125A。带漏电保护塑壳开关主、微断开关要技术参数：壳架（微断）电流、额定电流In、极数、漏电保护动作电流I△n、漏电保护动作时间（是否可调）、其它附件配置说明。例如：HSL1 200/4，In=160A，I△n=500mA（0.4s，可调），改为壳架（微断）200A/4，In=160A，I△n=500mA（0.4s，可调）。
负荷测试仪：型号改写为“采用招标结果”。
隔离开关: 选用国标（通用）型号可以直接体型号，例如：HD、HS（双投）、等。但特殊型号ABB的OETL、QP、QA、QSS（双投）、QAS（双投）、QPS（双投）、等，不能写型号，只写主要技术参数。主要技术参数选用：额定电流、极数，例如：630A/3（4）。
刀熔开关: 选用国标（通用）型号可以直接体型号，例如：HR5等。但特殊型号QSA、OESA等，不能写型号，只写主要技术参数。主要技术参数选用：额定电流、极数，例如：630A/3（4）。
熔断器: 选用国标（通用）型号可以直接体型号，例如：RT、RL等。但特殊型号NT、NGT等，不能写型号，只写主要技术参数。主要技术参数选用：熔体器额定电流、熔断体额定电流，例如：63A，In=40A。
电流互感器: 选用国标（通用）型号可以直接体型号。但ABB、施耐德等合资品牌的低压柜专配的特殊电流互感器除外（不能写型号，只能写主要技术参数）。主要技术参数：电压、变比、等级，例如：0.66，400/5A，0.5。
避雷器：选用国标（通用）型号可以直接体型号，例如：YH1.5W-0.28/1.3等。但特殊避雷器除外，不能写型号，只能写主要技术参数。主要技术参数选用：避雷器类型、本体额定电压、本体标称放电电流下残压，例如：氧化锌避雷器，0.28kV/1.3kV或0.5kV/2.6kV。
浪涌保护器：不写型号，仅在接线图上写明浪涌保护器的主要参数。装于低压进线柜浪涌保护器参数：Uc=385V，In=80kA(8/20μs)，Up≤3.0kV；装于动力箱、计量箱、电表箱浪涌保护器参数：Uc=385V，In=40kA(8/20μs)，Up≤2.0kV。
接触器：选用国标（通用）型号可以直接体型号，例如：CJ20等。但特殊接触器除外，不能写型号，只能写主要技术参数。主要技术参数选用：额定电压、额定电流，例如：380V，10A。
表计：不写型号，仅在接线图上写明数量和表计量程即。例如：电流表：0~400/5A；电压表：0~0.4kV；电度表：3*1.5(6)A，3*380V。
预分支电缆（包括配件）：选用国标（通用）型号可以直接体型号，特别要注意配件的型号，因为配件的型号一般不是国标（通用）型号， 可不写型号，只写配件的规格或适用的范围。
密集型母线（包括配件）：不写型号，只写主要技术参数，主要技术参数选用：额定电压、额定电流、防护等级，其它说明，例如：1kV，1000A，IP54。配件也不写型号，只写配件的规格或适用的范围。
2.3电气二次及自动化部分
监控屏：不写型号，只写屏内所配置设备。例如：配通信管理机、公共测控单元；或配通信管理机、工控主机、公共测控模块。
直流屏：不写型号，只写参数，参数：容量、输入电压、输出电压，例如：原设计GZDW36改为40AH，输入AC380，输出DC220V；GZDW49改为40AH，输入AC380，输出DC220V/AC22V（备注：加逆变电源）；
FTU装置：不写型号，只写“一控四、一控六”等。
光端机：不写型号，只写端口数，例如：原设计4S写为四端口，2S写为二端口
专用变（不配备自投功能的）配微机保护装置、施工箱变、户外环网柜的图纸设计时不再出电气二次原理图，只出电气二次闭锁关系图，即仅表示负荷开关引接回路及电气闭锁回路关系图。需在中标后由设备厂家按我们出的闭锁关系图、和按标准配套提供完整的二次接线图。

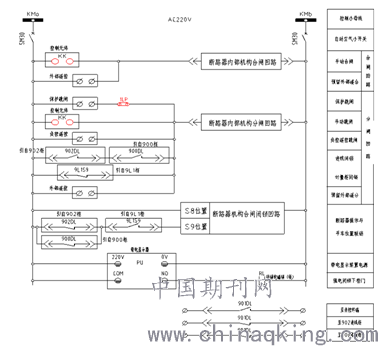

例如“专用变两进线单母线分段断路器电气二次闭锁关系图”为：
.png)
2.4照明部分[3][5]
灯具：不写型号，只写参数，参数：额定电压、额定功率、其它功能说明，例如：250V，40W，带蓄电池（持续供电30min）。
灯控、插座：不写型号，只写参数，参数：额定电压、额定电流、其它功能说明，例如：250V，10A。
空调：不写型号，只写参数，参数：额定电压、额定功率，例如：250V，3P或380V，5P。
除湿机：不写型号，只写参数，参数：额定电压、额定功率、除湿体积/天，例如：250V，2kW，138L/天。
轴流风机：不写型号，只写参数，参数：额定电压、额定功率，例如：250V，180W。
3总结与展望
“配电设计三不指定”是电监会的一个勇敢尝试和举措，从根本上杜绝了违法违纪行为的发生，有效的维护了清正廉洁的工作环境。具体的实施细则可能根据设备产品的升级具体改变，但原则就是不体现厂家型号。电业局的各项举措正不断改进，电业局的各个环节如都能公开化、透明化、高效化，则将为客户提供快捷、满意的服务和质量，电业局的明天将更加美好，并更好的服务于万家灯火。
参考文献:
[1] 配电设计不指定型号的选型原则和细则．厦门电力勘察设计院有限公司．2010年07月
[2] 民用建设电气设计规范．JGJ/T16-92
[3] 供配电系统设计规范．GB 50052-95
[4] 电力工程电缆设计规范．GB 50217-94
[5] 住宅设计规范．GB 50096-1999
作者简介：
周荣江（1976-），男，福建厦门人，汉族，大学本科，工程师，主要从事高压用电检查工作
郑荣梁（1978-），男，福建厦门人，汉族，大学本科，工程师，主要从事高压客户经理工作
论文作者:周荣江,郑荣梁
论文发表刊物:《电力设备》2018年第22期
论文发表时间:2018/12/12
