变电站电气一次设备安装及质量控制研究论文_孙继凯

摘要:变电站是我国电力工程建设的基础所在,直接关系着用户用电的稳定性和安全性。在变电站施工安装中,电气一次设备安装具有重要的意义,直接关系着变电站安装施工的质量,也是实现电力用户对电力资源运用的基础所在。在变电站一次设备的安装过程中,必须要有一个健全的质量监督机制及合适的设备安装方法,通过监控变电站电气一次设备的安装施工质量,采取合理的方式,这样就能保证变电站电气一次设备安装的质量,从而保证电力系统的安全稳定运行,为我国的经济与社会发展提供可靠的能源动力。

关键词:变电站;电气一次;设备安装;质量控制

1变电站电气一次设备的组成部分和质量控制的重要性

1.1电气一次设备的基本组成部分

变电站电气一次设备是指该设备直接参与生产、输送、分配和使用电能的设备。其中参与生产和电能转换的设备有发电机、变压器、电动机等;开关电器设备有高压断路器、隔离开关、熔断器等;限制故障电流和防御过电压过电流的电器有电抗器、避雷针等;通流导体有母线、线缆等;互感器有电流互感器以及电压互感器。通过对这些设备的安装调试运行,构成了我国电力系统变电站电气一次设备,为我国的现代化事业提供动力。

1.2变电站电气一次设备质量控制的重要性

变电站是保证电力系统安全运行的基础性设备之一,变电设备的安装及运行质量,能够影响变电站运行的安全性,进而对电力系统产生重要影响。变电站在电厂中承担着将发电机出口电压升高至线路电压并将电能输送出去的任务,由于电压高、电流大,对变电站内部设备提出了很高的要求。由于变电站的电压和电流非常高,因此在安装电气设备时,要控制好各个设备安装的质量,否则极容易发生接触面过热等现象,形成安全隐患。很多因素都能够影响变电站电气一次设备性能,除了设备本身以外,在设备安装中,接线连接情况及牢固性、设备的焊接质量、螺丝的旋紧等问题,都会对变电站的电气一次设备产生很大影响。可见,想要保证电力系统安全稳定运行,必须要建立起相应监督管理机制,并提供一个合理的安装指导手册,以确保变电站电气一次设备安装的质量。

2变电站电气一次设备的安装

2.1母线安装

母线作为变电站电气一次设备的主要功能结构,在安装过程中,必须保证母线安装的准确性,对母线不断进行校正,以保证母线安装的科学性。在变电站电气一次设备安装时,常需要对母线进行弯曲处理,以满足变电站电气一次设备安装的需求,因此需要安装人员对母线进行处理,通过机械设备运用,对母线进行弯曲并校正,以保证母线能够达到安装要求,为变电站电气一次设备安装的质量建设提供保证。

2.2电缆安装

电缆安装同样也是变电站电气一次设备安装的重要环节,在安装过程中,需要认真参考施工图纸,确认其弯曲半径,并对电缆的起始端、走向、型号进而规格进行严格的检查,及时对错误进行校正。另外,在电缆安装的过程中,需要考虑到环境因素的影响,尽可能规避低温环境。如果低温环境难以规避,则需要适当提高施工环境温度,但不宜过高,或是采用低压电流,进而提高其安装质量,为变电站电气一次设备的稳定运行提供重要的支持。

2.3变压器安装

变压器在变电站中承担着将发电厂发出的电力进行升压处理,是变电站中重要的电气设备,因此需要将变压器作为变电站电气一次设备安装的重点。变压器在安装工作之前,需要正确选择变压器的容量、型号。例如,变压器运输时,运输箱内应为正压,压力一般为0.07-0.03MPa,再进行安装。在安装中,需要对变压器的瓷器部分进行保护处理,防止损坏变压器。另外,在变压器的吊装过程中,需要保证变压器一直处于平稳水平的状态,一旦变压器出现偏移、歪斜,需要将变压器放下,重新调起。安装变压器的绝缘油应该高于上表面100mm以上,500kV以下的绝缘油静置时间必须超过12h。安装完成以后,需要检查变压器安装的部分是否正确,不能出现挤压设备的状况。变压器安装流程如图1所示。

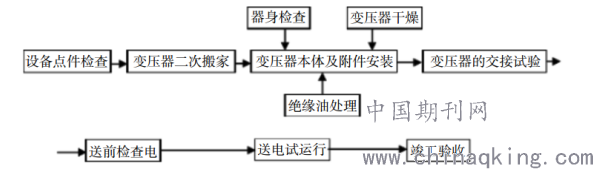

图1变压器安装流程

2.4断路器安装

断路器作为变电站电气一次设备中重要的安全装置,对于变电站的运行安全性具有重要意义。在进行断路器安装时,首先要对断路器进行检查,确保断路器的绝缘性能和操作手柄的功能没有收到损坏,确认断路器的功能正常以后,进行断路器安装。在断路器安装后,要落实检验机制,对断路器的安装科学性进行检验,以保证断路器安装的质量。

2.5隔离开关安装

隔离开关与断路器的作用类似,区别在与隔离开关没有灭弧装置。在安装隔离开关的过程中,需要注意保证隔离开关的联杆转动机不能出现空隙。因此需要使用锥度联接方式进行变压器的联接。此外,需要保证在安装过程中隔离开关的各个联接部分不能出现阻力,防止出现隔离开关卡刀造成的损坏。

3变电站电气一次设备安装质量控制

3.1健全电气设备安装的监督管理机制

健全电气设备安装的监督管理机制是保证变电站电气一次设备安装的重要基础。现在的电力企业应该采用先进的管理方式对电气设备安装进行管理。管理者应该制定电气设备安装的监督管理机制,并在执行过程中严格监督安装,对于不合格的安装方式应该严格杜绝,对于误操作的员工进行处罚,这样才能保证变电站电气一次设备安装质量的可靠性。

3.2加强电气设备施工之前的检查

在电气设备安装工作实施之前,需要对安装的流程进行检查。首先,对安装图纸进行检查,检查图纸的设定电气设备容量是否合格,安装方式是否正确。然后,检查安装设备的工具是否齐全,事先将需要用到的工具准备好,并且安排妥当。接着,检查安装的设备是否符合安装图纸规定的容量。最后,检查电气设备是否损坏,绝缘部分是否裸露。

3.3电气设备安装过程中的注意事项

在进行电气设备安装及场地内搬运过程中,现场技术人员必须时刻注意几点注意事项,同时通过企业对于操作人员的质量、技术培训,贯彻施工注意事项与安装事项保障施工质量。仪表等设备安装位置应按设计文件图纸规定施工。安装过程中不应敲击、震动仪表,仪表安装后应牢固、平正。仪表与设备、线路管道或构件的连接及固定部位应受力均匀,不应承受非正常的外力。对于线路管路的安装与链接必须在穿线前对其进行管理吹扫,避免管理内异物。电气设备安装多尘、潮湿的地方时,要注意其密封性。

4结语

电站的电气设备安装质量是关系到整个变电站运作性能的重要设备,而安装技术则决定了电气设备的安装质量。因此,在变电站电气一次设备安装过程中,应该严格按照操作规范进行操作,保证安装的设备完全符合设计规范,这样才能提供一个可靠的变电站电气一次设备安装质量,从而保证电力系统的安全稳定运行。

参考文献

[1]王胤升.变电站电气一次设备安装及质量控制探讨[J].中国设备工程,2018(4):150-151.

[2]陈爽.变电站电气一次设备安装的施工安全及质量控制研究[J].贵州电力技术,2017,20(2):53-54,69.

[3]孔广荣,王庆斌,王荣.变电站电气一次设备安装的施工安全与质量控制研究[J].通讯世界,2015(23):252-253.

作者简介:

孙继凯(1984-);性别:男 ;籍贯:山东莱州;民族:汉;学历:硕士;职称:中级工程师;职务:设计工程师;研究方向:变电站电气一次设计及EPC工程技术管理。

论文作者:孙继凯

论文发表刊物:《城镇建设》2019年23期

论文发表时间:2020/1/9
