国网冀北电力有限公司经济技术研究6院 北京 100042
摘要：本文从实际出发，通过对架线施工步骤细化，充分利用技术创新手段，自主研发了铁丝快速绑扎器，有效提高了架线施工过程中导线与蛇皮网套连接工作效率，提升了连接强度，节省材料用量，从而降低了施工成本。
关键词：架线施工；快速绑扎器
1．前言
对于输电线路工程而言，架线施工是尤为重要组成部分。架线过程中，导线与走板连接采用蛇皮套连接。本文立足实践，从施工现场实际出发，通过对导线连接施工步骤分析，充分利用技术创新手段，自主研发了快速绑线器（图1所示），有效的缩短了导线连接过程中铁丝的绑扎时间，提高了连接强度，节省了铁丝材料用量，降低了施工成本。
.png)

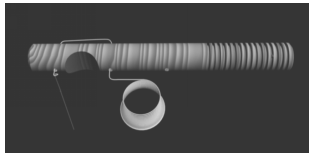

图1 铁丝快速绑扎器设计图
2．问题引出
传统的铁丝绑扎采用人工缠绕法，即将导线穿入蛇皮套后，工人手持钳子将铁丝缠绕在导线与蛇皮套交汇处，缠绕过程中对铁丝进行紧固，缠绕完毕后将两端多余铁丝减掉。铁线自身具有硬度和柔韧特性，传统绑扎方法易发生绑扎不牢导致连接松脱的情况，同时传统绑扎方法效率低，浪费铁丝多。因此，如何改进铁丝绑扎方法是要解决的首要问题。
3．制作铁丝快速绑扎器

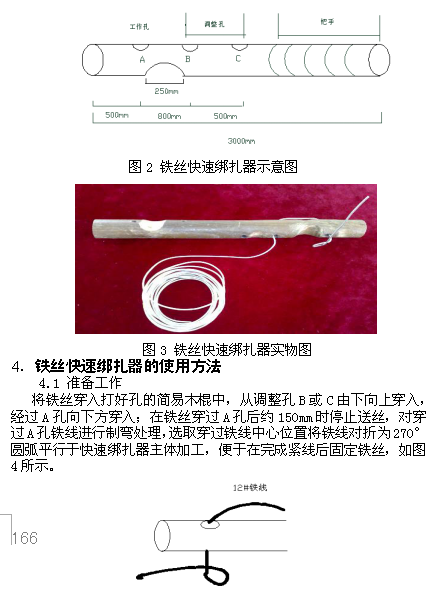

铁丝快速绑扎器的制作快捷方便，首先选择一根长度为300mm—400mm、截面直径在20mm—30mm的圆形木棍。对木棍进行打孔处理，孔径直径略大于绑扎铁线直径，在绑扎器A、B孔对立面打磨一条长约50mm的凹槽，便于在绑扎过程中固定绑扎对象。具体见图2、3。
.png)
图4铁丝快速绑扎器示意图
根据现场需要进行余线截留，将待用余线盘至把手下方，便于铁丝及时更换。如需要铁丝过长时，手执绑扎器的同时用手指压住线盘，防止在紧线过程中铁线出现摆动。
4.2 使用方法

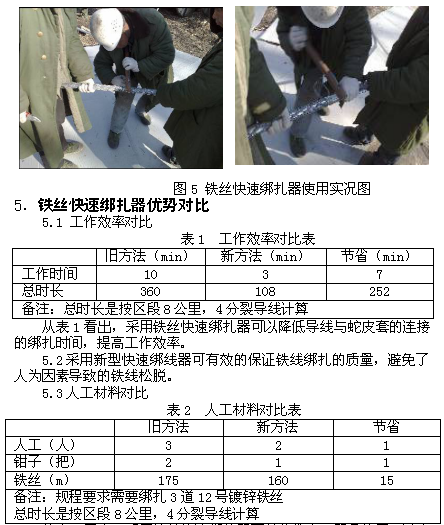

在铁丝绑扎过程中，首先将蛇皮套套入需要绑扎的导线，一名工作人员握住套好蛇皮套的导线，使用工具钳钳住快速绑线器前端铁线制弯处，另一名工作人员手持快速绑线器，将待绑蛇皮套放置于快速绑扎器前端固定凹槽内，以蛇皮套为轴心旋转快速绑扎器，进行铁丝缠绕绑扎。铁丝绑扎要求紧凑牢固，绑扎过程中根据捆绑物直径可进行调整。绑扎完成后，对铁丝进行制弯、断线处理，用工具钳将两前后两处制弯点拧紧、砸平，避免划伤其他工器具，具体见图5。
.png)
从表2看出，采用铁丝快速绑扎器可以节省人工器具使用，减少铁丝用量。
6．结语
铁丝快速绑扎器制造简单、操作方便、携带便捷、经久耐用等优点，适用于现场施工，便利施工，有效的节省了时间，有利于提高施工生产效率；在保证施工工艺水平的同时，最大程度的降低了施工成本，具有很强的推广应用意义。
论文作者:郭昊,张帆,李冰,刘溪,陈鹏
论文发表刊物:《电力技术》2016年第3期
论文发表时间:2016/7/14
