上海高桥捷派克石化工程建设有限公司
摘要：本文针对中石化上海高桥分公司水务中心4#装置深冷机组J2803A/B发生的一些电气故障，对其SCC40螺杆压缩机控制器的功能、原理及故障的分析处理。通过故障原因分析及处理使得电气运保人员进一步熟悉并掌握，保证机组的安全运行，提高维护保养的质量。
关键词：SCC40控制器；电气故障；分析处理
1、引言
中石化上海高桥分公司水务中心4#装置的J2803A/B二套深冷机组于2002年6月投入使用。该机组属于可调内容积比机组，主要是为聚氨酯装置生产提供所需冷量，机组经历过2005的一次搬迁。最近两年机组发生故障跳机多达十几次，原因分析是由于元器件老化引起故障发生的居多。直到2012年2月及5月份，分别把J2803A/B二套深冷机组的SCC40控制器、压力变送器、温度传感器、及能级限位开关等更换后，到目前机组运行正常。
2、SCC40控制器的功能
2.1控制器可以对螺杆压缩机的运行状态、压力、温度、能级和负载进行实时检测和显示。
2.2 能根据吸气压力设定点或用户选定的远程压力进行控制。
2.3 报警和联锁故障检测及显示。
2.4 压缩机、油泵、能级和主电机转速（可选）控制。
2.5 多台压缩机联网控制。
2.6 现场进行操作和数据设置。
2.7 通过RS485通讯实现远程监测与数据设置。

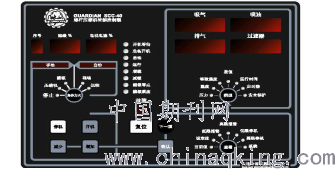

3、SCC40控制器的控制面板图
.png)
3.1指示状态说明
3.1.1“故障停机”红灯闪烁显示压缩机故障停机。
3.1.2“手动”操作方式选择：“停机”“压缩机”“能级”。
3.1.3“自动”操作方式选择：“现场”“远程”。
3.1.4“类型”7个LED灯。这７个灯分别对应：“压力”，“温度”，“等效温度”，“差值”，“运行时间”，“定时器”及“联锁保护”。
3.1.5“察看”7个LED灯。这７个灯分别对应：“当前值”，“设定值”，“低限报警”，“高限报警”，“低限故障停机”，“高限故障停机”，“系统”。
3.2 故障联锁保护状态显示

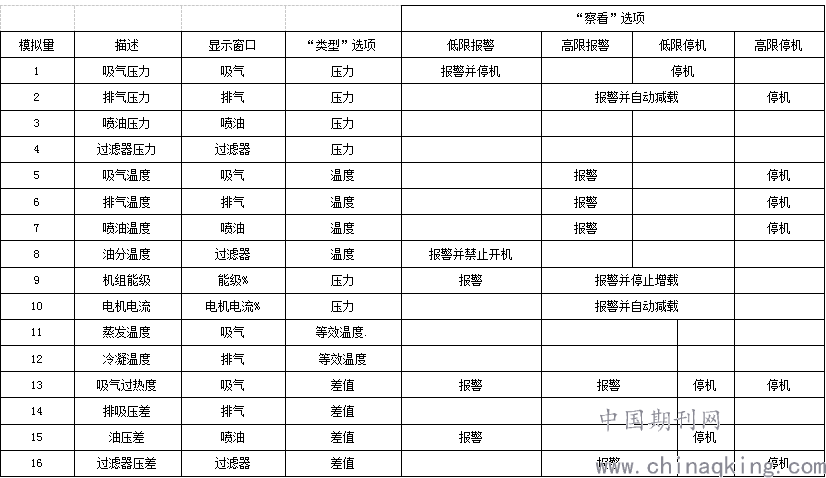

在所有控制方式下都可对高/低限报警及停机故障进行检测并显示故障信息，这些故障列表如下：
.png)
3.3 报警确认及复位按键的操作
“确认” 按键用于对高/低限报警或故障停机情况进行确认，这样就使“类型”指示灯及“故障”指示灯停止闪烁，通过按“察看”及“类型”键显示其它的项进行故障排除。按复位键，“故障”指示灯熄灭。报警出现了，按“确认”键后，才可通过“察看”及“类型”键来选项。
4、常见故障分析处理
4.1压力、温度传感器的故障处理办法
根据SCC40控制器的原理接线图，温度、压力传感器的故障处理办法如下：
以吸气压力9BP1为例，当吸气压力9BP1出现故障时，对应的吸气显示窗口出现“Trip”在闪烁，拔掉9CZ1主板上对应的吸气压力9BP1接线插头。若还不知道是否吸气压力传感器故障，还是主板内有故障，此时可将排气压力传感器等其他压力传感器中任选一个（型号、规格相同），插入9CZ1主板上对应的吸气压力9BP1接线端，查看吸气显示窗口是否出现“Trip”，还是出现具体数据。若出现“Trip”，说明主板内有故障；若出现具体数据，说明吸气压力传感器故障。温度传感器故障，检查办法同上。
4.2能级零位故障分析处理
能级零位的故障情况下压缩机是无法启动的。首先检查能级限位器，能级零点限位器的通断情况以及其连接的导线是否断裂；其次检查SCC40控制器主板，其对应的保险丝是否熔断；最后当一切都正常的情况下控制面板的能级零点指示灯亮。
4.3 SCC40控制器主板故障分析处理
当SCC40控制器主板内部出现故障；如主板内部发生短路引起主熔丝断、主板内部程序数据丢失等情况下只有更换SCC40控制器主板。
5、SCC40控制器主板设置与调试的一些注意事项：
5.1温度扩展板的地址tn：如果没接温度扩展板，则tn＝tn0；如果接了温度扩展板，则tn＝cn。
5.2温度传感器设置：控制板上的选择开关sw用来选择对应的温度传感器类型（PT100或PT1000），同时在软件中也要进行相应的设置，A1对应温度输入AnIP 1。An，n=01~06。
①、Anof=PT1000，（sw=0）；
②、Anon=PT100，（sw=1）；
③、Annf=无此温度传感器；
5.3本控制单元：控制器型号SC40、控制模式runH、系统中控制器的最大数量nc2控制类型rt5c、系统编号Sn65、压缩机编号Cn01、Modbus通讯地址A01、温度扩展板的地址tn02、控制按钮选项StPb等。
5.4压力、温度、油压差等具体设置，可根据生产工艺要求来设定其上限、下线及其他参数。若设定值有误差，会引起SCC40控制器动作，使压缩机不启动或启动后一会儿就停机现象。因此，应正确设置参数，确保机组安全正常运行。
6、结束语
通过上述针对水务中心4#装置的J2803A/B二套深冷机组发生的一些故障分析处理，使我们电气运保人员进一步提高了自身技术。真正做到发现故障问题能及时处理，为生产装置的安全运行保驾护航。
参考文献
[1] SCC40螺杆压缩机控制器操作与设置 . 大连冷冻机股份有限公司.2001年.
作者简介：张鸿，男，电气工程师，上海高桥捷派克石化工程建设有限公司。
论文作者:张鸿
论文发表刊物:《建筑学研究前沿》2018年第25期
论文发表时间:2018/12/19
