可开启式内置空调室系统浅析论文_王红明

深圳市广田方特幕墙科技有限公司，广东 深圳 518108

摘要：我国房间空调器产业已经拥有了占世界产量一半以上的生产规模[1]，随着空调占有率的增加，空调安装与后期维护问题逐渐凸显，我公司设计的可开启式内置空调室系统规避了空调安装和维护中高空作业的风险，检修方便，且可收集空调水循环利用，由于设计简单适用面广，本系统具有很强的可行性和推广性。

关键词：空调安装；维护；可开启式内置空调室，水循环利用。

0引言

我国空调产业始于1978年，随着人民经济水平的提高，中国空调生产量逐渐增加[2]，以2015年各月的空调生产总量来看（图1），我国空调总量已占据世界总产量的半壁江山，逐渐成为人们生活中不可或缺的家用电器，由于传统空调安装和维护属于高空作业，且作业时难度较大，所以随着空调数量的增加，空调安装和维护中出现的种种状况便成了一个亟待解决的问题。

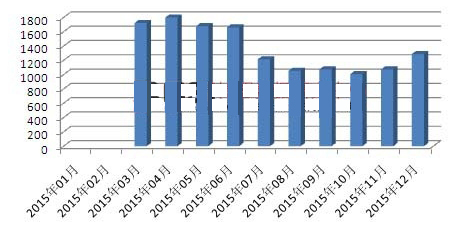

图1 2015年各月空调产量

本文就一种可开启式内置空调室系统进行理论研究，该系统将空调室外机置于室内专用空调室，减少了安装和后期维护的许多问题，而且设置了收集雨水和空调水的管道，在节水的同时，也减少了相应的能耗。

1空调安装与维护技术背景分析

国内的空调大部分将主机安装在室外，室外机安装在预留的空调板上，安装时室外机要求上下各户在垂直方向能通顺，且空调冷凝水管要插入临近雨水管冷凝水接口内；室外机出户管线按要求需要统一设置在空调板一侧，若无空调板则需设置外置支撑架，上下各户顺直且位置一致，这种方式安装起来很不方便，而且楼层较高时，有一定的危险性，尤其是后期的清理维护同样很麻烦，同样在补充制冷剂和出现故障维修时，操作复杂且有一定的安全隐患。

2可开启式内置空调室系统结构说明

可开启式内置空调室系统主要由集水幕墙、可翻转地板、集水孔等组成，具体如图2所示。

图2 可开启式内置空调室系统

图中标注分别为：10空调室空间、11层间梁、12侧面梁、13底面梁、14幕墙、15叶片、20空调主机。

可开启式内置空调室系统其详细结构如下:

图3 可开启式内置空调室系统剖视图

图中标注分别为10空调室空间、11层间梁、12侧面梁、121保温层、13底面梁、131斜坡、132集水孔、14幕墙、15叶片、16盖板、17踢脚线、30装饰地板。

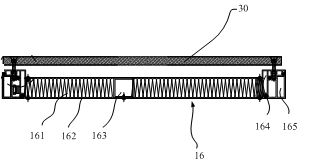

图4 盖板与装饰地板连接结构（闭合） 图5盖板与装饰地板连接结构（开启）

图中标注分别为16盖板、161纺织材料层、162铝板、163加强框、164扣合件、165卡合件、30装饰地板。

可开启式内置空调室系统是利用层间的建筑空间设计的,将层间原本的墙体设置为一个独立的空间,空调机位置盖板系统与地板装饰面构成可开启式内置空调室构造的顶部结构,同样开启处由铰链和盖板系统构成,外部通风由层间百叶实现,可以实现空调室内主机安装的工作,节省了大量的繁琐程序,同样也为后续维护等提供了极大地方便。

3 可开启式内置空调室系统可行性分析

3.1可开启式内置空调室工作原理

可开启式内置空调室系统设置在专用的层间梁上，层间梁与楼层平板边缘连接，在空调室的内部空间中设置一个安装架，空调主机放置在安装架上，安装架与层间梁进行固定连接。一般而言，空调主机在运行过程中会产生大量热量，需要很好的通风环境，而本系统的百叶幕墙则实现了空调室与建筑外部的空气流通，从而可以将空调室内的热量迅速散发出去，保证空调主机的持续正常工作，同时百叶幕墙方向向上倾斜放置，可以收集室外雨水用于楼内生活用水（如厕所用水），节能环保。

如何实现内置空调室的开启是本系统设计中最重要的一点，图4和图5显示了盖板和装饰地板的连接结构，盖板设置有保温隔音层，由于空调室内的空调主机工作时产生大量的冷凝水并且空调主机所具有的散热风机运行过程中产生噪音，通过保温隔音层可进行防水隔音，使空调室不影响建筑内部室内人们的正常生活。

为了确保盖板的结构强度，保温隔音层的上表面和下表面均覆盖有铝板，铝板作为盖板的外部框架，盖板的中部设置有加强框，可以提升盖板的强度，在盖板的两端固接有扣合件，即铝框组合，空调在后续使用过程中需要维护检修，所以盖板设计的为可绕一端铝框旋转（图5），工作人员可以通过打开盖板进入空调室内对空调主机进行维护检修，这样可以避免空调安装维护过程中的高空作业风险[3]。

实际生活中，盖板上部需设置装饰地板，可开启式内置空调室系统中装饰地板和盖板采用螺钉连接，可以拆卸，以便方便空调维修，为了实现本空调主机安装结构与建筑内部的良好结合并保持美观，螺钉的连接处设置有装饰螺帽，使得空调主机安装结构与建筑内部的结构完美结合，在需要进入空调室内部进行空调主机维护时，可通过松开装饰地板与盖板的连接螺钉并移开装饰地板进而打开盖板。

可开启式内置空调室系统空调室内设置有防水砂浆斜坡，斜坡的坡顶与百叶幕墙相近，斜坡的坡底设置有集水孔，空调主机在运行过程中产生大量的冷凝水与斜坡收集到的雨水可汇集流入集水孔中，进而进入生活循环用水系统。

3.2水收集系统特点

1）可开启式内置空调室构造处于层间，合理利用建筑空间；

2）可开启式内置空调室构造顶部由空调机位置盖板系统与地板装饰面通过装饰螺帽和螺钉构成,

3）空调机位置盖板系统由铝板和保温棉构成,保温隔音,不会因空调处于地板装饰面以下,而影响室内的生活.

4）可开启式内置空调室构造开启处为空调机位置盖板系统与铰链结合,可如平开窗一样实现开合,进而进入空调室工作；

5） 可开启式内置空调室构造通风有百叶完成,室内有专用的排水管道.

3.3可行性分析

可开启式内置空调室构造是利用层间的建筑空间设计的, 参考平开窗原理,将层间原本的墙体设置为一个独立的空间,将空调主机由室外安装转为室内安装,这种改变无论是在安装时还是在后续维护时,均能起到很大的便利作用。

4 结语

本系统改变了之前传统的空调安装方式，也充分利用了建筑空间，在安全性和后期维护方面较传统安装模式展现出了巨大的优势，同时还可以节省水资源的浪费，结构设计相对简单，具有很好的应用和使用前景，一旦推广，将会有很强的实用价值和节能意义。

5 参考文献

[1]龙惟定,白玮. 2005年全国空调与热泵节能技术交流会[C].大连:同济大学,2015,01.

[2]厚彩琴,中央空调室内空气净化技术及装备开发[D].兰州:兰州理工大学,2001:06.

[3]任博,国内空调产业竞争力的实证分析[J].家电科技:2007,01:10-12.
