（石家庄华电供热集团有限公司 河北石家庄 050000 ）
【摘要】本文以某医院的供热管网作为实例，分析了其在供热过程中产生的冷热不均、运行成本高和水利失调等问题，提出了利用平衡阀调节水力平衡的热网改造方案，不仅在兼顾医院原有热网敷设的基础上，解决了医院供热管网所存在的问题，满足了医院的供热需求，而且实现了节能和降低运行成本的目的。
【关键词】平衡阀；供热管网；管网改造；措施
在供热系统管网设计中，设计者既要依据用户用热情况以确定不同管段的流量与管径，又要利用平衡阀控制流量，以解决并联管路中存在的阻力不平衡问题。但是在供热管网实际的运行中，存在着诸多的影响因素，如供热系统规模的扩大和旧有管网的水力失调等，使得调节的效果难以尽如人意，用户室内冷热不均的问题仍然存在。传统的解决方法为加大锅炉的容量以及循环水泵的流量，这样虽然可以解决用户供热不足的问题，但是耗费了过多的人力物力资源，增加了供热系统的运行成本。本文以某医院供热管网为例，提出了在管网改造中应用平衡阀的方案，有效解决了其存在的问题，实现了节能和降低运行成本的目的。
1 医院供热管网系统的现状
医院供热管网原有的建筑面积为28664㎡，供暖的热负荷为2412.28kw；现有规划的建筑面积为50448㎡，供暖的热负荷为6224.36kw。供热管网采用供暖形式为低温热水的枝状供热管网，设计的供回水供热温度为95℃/70℃，采用补给水泵进行定压，热源采用独立的锅炉房，分两个供回水环路，其热网布置为：1环路依次为电工房（L1）、介入科（L2）、食堂（L3）、图书馆（L4）、走廊（L5）、1号住院楼（L6）、2号住院楼（L7）、新住院楼（L8）、车库（L9）、办公楼（L10）、餐厅（L11）、2环路为洗衣房（L12）、新建大厦（L13）、门诊综合楼（L14）、放疗科（L15）。
2管网的水力平衡设计
表1 1环路的水力计算
.png)

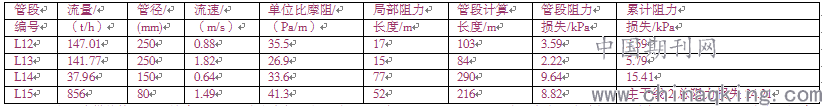

表2 2环路的水力计算.png)
此次医院供热管网改造扩建，以1环路为中部的主环路、既要负担原有的电工房（L1）、介入科（L2）、食堂（L3）、图书馆（L4）、走廊（L5）、1号住院楼（L6）、2号住院楼（L7）的供热负荷，又要负担新住院楼（L8）、车库（L9）、办公楼（L10）和餐厅（L11）的供热负荷，其供回水的供热管径为DN200，总热负荷为2640.5kw。该环路既有原有建筑又有新建筑，管网情况较为复杂且作用的半径大，水力失调的问题严重，用户供暖存在冷热不均情况，尤其以新住院楼的供暖效果最为不理想。
2.1计算的条件
已知的条件：外网中各环路管段的管径和沿程长度，各用户设计的热负荷与总设计的热负荷，各环路中用户室内供暖系统中的资用压头。
设计的条件：依据该系统的运行经验，其热水供水的最高温度在80℃左右，最大供回水温差在16℃左右，因此其热水供回水的温度取80℃/60℃。同时，由于供暖系统运行的时间较长，管道内壁较为粗糙，因此以焊接管道对其进行更新，其粗糙度取K=0.5㎜。
2.2管网系统的水利计算
1环路需要负担的热负荷为2640.5kw，供回水的管径为DN200，循环水量109.58t/h,其环路的水利计算如表1。2环路需要负担的热负荷为3523.6kw，供回水的管径为DN250，循环水量147.01t/h,其环路的水利计算如表2。
2.3管网系统的平衡设计与水力平衡分析
2.3.1 1环路的水力平衡分析和平衡阀的选用。在1环路中，新建住院楼的供暖效果最不理想，供热管网的沿程阻力为43.5kPa,新建住院楼所需要的资用压头为50kPa,因此1环路所需要的资用压头为93.5kPa,热源出口所设计的循环作用压头为130kPa。近端用户需要设置平衡阀，其中电工室、图书馆和走廊的负荷较小，平衡阀的开度也有限，在设计中将其就近接入用户室内的管网系统，不设置平衡阀，新建住院楼的入口也不设置平衡阀。
2.3.2 2环路的水力平衡分析和平衡阀的选用。在2环路中，放疗科的供暖效果最不理想，其阻力损失为24.21kPa,用户所需要的资用压头为70kPa,因此2环路所需要的资用压头为94.21kPa,考虑到热源内部的阻力损失，将其取为110kPa。用户的供水管均需设置平衡阀，放疗科不设置平衡阀。
3 结语
该医院供热管网系统改造以后，其运行效果良好，不仅满足了用户的供暖需求，而且降低了系统运行的费用和改造的投入成本，为以后供热管网系统的改造积累了宝贵的经验。
参考文献：
[1]王丽，平衡阀在供热管网改造中的应用[J].建筑热能通风空调，2009,04:55-58.
[2]王超前，刘学来.平衡阀在供热系统中的应用[J].节能，2011,10:56-60+3.
