陈庆东身份证号码：440802197606221511
摘要：本文主要针对居住区地下室防水施工技术展开了探讨，通过结合具体的施工实例，对防水设计与防水主材作了简述，并对防水施工的技术工艺作了系统的分析，以期能为有关方面的需要提供有益的参考和借鉴。
关键词：地下室；防水；施工技术
随着城市建设的发展，地下室工程也越来越多，而这也导致地下室防水的工程得到了越来越多人的重视，特别是居住区的地下室防水施工。因此，我们必须要在地下室工程的施工过程中采用优秀的防水设计和防水主材，并应用有效的防水施工技术做好防范，以保障地下室的工程质量，减少或避免地下室渗水的问题出现。
1 工程概况该工程拥有多于100万平方米的防水面积。框架结构为钢筋混凝土，地下室筏板基础、剪力墙结构，890mm筏板厚度，侧墙厚度为300mm，地下室埋深5～10m。该项目地下室主要作车库使用，防水等级为Ⅱ级。
2 防水设计与防水主材本工程采用结构自防水外加柔性防水层的防水设计。自防水混凝土C35，抗渗等级为P6；柔性防水层为一道，主体防水材料选用某公司生产的SZ-LEP湿面自粘聚合物改性沥青（聚酯胎），（Ⅱ型）防水卷材（下称“SZ-LEP自粘防水卷材”），地下室一层所用卷材厚度为3mm，地下室二层所用卷材厚度为4mm。细部节点处用双组分聚氨酯（PU）防水涂料作增强处理，桩头采用水泥基渗透结晶型（CCCW）防水涂料进行防水处理。
SZ-LEP自粘防水卷材执行GB23441—2009《自粘聚合物改性沥青防水卷材》标准，主要性能达到甚至超过PY类Ⅱ型卷材的物理力学性能要求。
自粘改性沥青卷材与基层通过物理铆榫与化学键合双重作用，形成“皮肤式”粘合，粘结强度大，即使卷材局部破损，侵入的水分也不会产生“窜水”，只局限于缺陷处，给维修带来很大方便。
双组分聚氨酯防水涂料的浸润性强，能封闭基层的微孔、小洞与缝隙、裂隙。产品执行GB/T19250—2003《聚氨酯防水涂料》标准。
水泥基渗透结晶型（CCCW）防水涂料有效成分遇水反应形成晶体，使结构达到密实、抗渗、耐腐的目的。产品执行GB18445—2001《水泥基渗透结晶型防水材料》标准，选用的是国标Ⅱ型产品。
3 施工工艺3.1 基层处理基层应清理干净；垫层周边应开设临时排水沟，确保地下水位低于防水作业面300mm以上；遇有渗水时，视实际情况进行有效封堵，必要时采用压力灌浆堵漏。阴阳角应粉抹成弧形或折角。

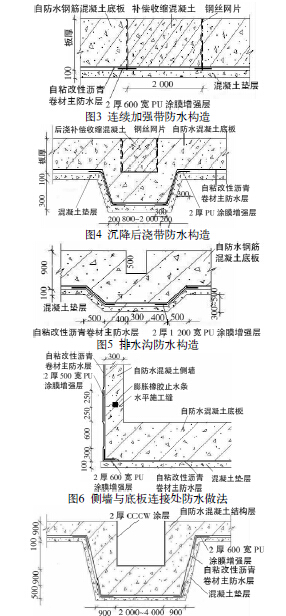

3.2 细部节点防水处理细部节点是薄弱环节，是渗漏的常发部位，做好细部节点防水处理是整体防水工程的关键所在。桩头、侧墙模板螺杆端头、集水坑、连续加强带、后浇带、排水沟、底板与侧墙转折处以及电梯井的防水做法，分别见图1—7。
图7 电梯井防水构造3.3 大面铺贴SZ-LEP自粘防水卷材完成细部节点防水处理后，开始大面铺贴防水卷材。先在基面画基准线，以控制卷材铺贴的平直度与搭接宽度。
（1）底板大面卷材铺贴：采用滚铺满粘的方式沿基准线铺贴。操作要点如下：把卷材置于基准线的一端，将卷材端部按1.5m长展开，干铺于基面端部，调整卷材平直方位，在不挪动卷材方位的前提下，将展开的1.5m长卷材向后翻转，一人对基面均匀涂刷结合层，一人撕揭自粘卷材待贴面的防粘隔离膜，然后将卷材翻转回去铺于基面，随即由卷材中部横向向两侧抹压、辊压，赶走粘合面残存空气，使卷材平整顺直地铺贴于基面。
（2）侧墙大面卷材铺贴：与底板大面卷材施工大同小异。不同的是：铺贴应从立墙转角处开始，先骑缝竖直铺贴一幅卷材，再向两侧推进，于侧墙中部交汇，不宜在墙体拐角处搭接。卷材沿墙面竖直铺贴，多层地下室施工时，卷材未粘牢之前，应采取防下滑措施，如每隔3m高设一道锚固圈，可用水泥钉锚固防腐木条。单层地下室施工时，铺贴卷材可从顶端开始自上而下铺设，顶端卷材弯折150mm延伸至顶板平面，形成“挂钩”锚固。施工时卷材不允许拉得太紧，要松弛地与墙面粘附，避免因卷材重力与回填夯实剪切力作用导致的开裂或拉断。
（3）顶板大面卷材铺贴：参考底板大面卷材铺贴的做法。遇有高低跨结合处，泛水部位先做500mm宽附加增强层，再施工大面卷材；顶板绿化区域，应按JGJ155—2007《种植屋面工程技术规程》规定施工。卷材长、短边搭接：大面卷材终粘能行走时，由专人处理卷材搭接。操作要点是：将重叠的上层卷材边缘80mm掀起，揭掉上、下层卷材边缘处的防粘隔离膜，再把上层卷材复原贴于下层，然后用胶辊反复来回滚压1min左右，排除粘合面空气，使上、下层卷材自然粘合紧密。邻幅卷材短边搭接须错开1/3~1/2幅宽。侧墙墙根卷材与底板预留卷材错缝接茬，接茬长度不小于150mm。
卷材封边、封口：完成卷材铺贴与搭接部位处理后，对卷材搭接缝口与端部收头，用热熔沥青胶封边、封口。
3.4 施工注意事项（1）采用水泥基材料或水性涂料作结合层，干燥基层施工前应洒水湿润，让其饱和，避免日后起壳、脱层。
（2）底板铺贴卷材，应首先铺贴周边部分，并预留“底板厚+500mm”，以便日后与侧墙卷材搭接，形成整体外包防水层。
（3）卷材搭接部位不允许刷水泥基刚性材料做结合层，以免形成隔离层，影响卷材粘合强度。
（4）卷材与基层终粘前，不允许任何人在卷材上行走，避免卷材与结合层错动。
（5）防水层施工完毕经适当自然养护后，顶板必须蓄水24h或连续淋水2h以上，或经2h以上大雨、中雨的考验，无任何渗漏后方可验收。
3.5 低温季节施工的技术措施大庆每年9月上旬开始环境气温低于常温，10至11月上旬最低温达-15℃左右。卷材与基层的粘结受气温影响很大，常温以下粘结速率随气温下降而降低。利用做找平砂浆时铺贴卷材是较好的选择，这样可利用水泥水化热加快卷材与基层的粘合速度，尤其在低温季节施工加速效应更好。此外，还可采取以下措施解决低温季节的施工难题：（1）调整胶粘材料配比：4～10℃时，在水泥浆料中掺30％的速凝堵漏王。
（2）10～-10℃时，先将卷材在25℃以上环境中预热24h，然后涂刷聚氨酯涂料做粘合剂。
（3）0℃以下，也可用液化气火焰热熔铺贴卷材。
4 结语综上所述，好的地下室防水施工质量，可以确保居住区地下室的长期使用。因此，施工单位必须重视地下室防水工程的质量控制，设计要求务必要周到，选材一定要慎重考虑，施工方面按规范执行。只有这样，才能保证地下室的防渗漏性能达到预想的效果，以减少地下室渗水质量通病的出现。
参考文献：[1]邱阳.地下室防水工程施工技术探讨[J].民营科技.2011（06）.[2]鲁曙宝.地下室防水工程施工技术[J].科技创新与应用.2012（13）
论文作者:陈庆东
论文发表刊物:《基层建设》2015年2期供稿
论文发表时间:2015/9/1
标签：卷材论文; 地下室论文; 大面论文; 底板论文; 基层论文; 细部论文; 防水层论文; 《基层建设》2015年2期供稿论文;
