【摘 要】重点研究了传统清水砖施工工艺,结合现代建筑材料和施工工艺,进一步提出一种承重和装饰相互结合的施工以及具体操作的方法.
【关键词】仿古建筑;清砖托缝;暗丁砖
在我国古建筑史中,青砖砌筑是将建筑物的承重结构和外立面装饰观感效果结合的一个重要里程碑。但由于社会的发展,人民生活水平的不断提高,新型材料在建筑中的不断应用,我们将古建筑的青砖丝缝现已改进为“青砖托缝”,能够很好的提高仿古建筑的外装饰效果,更能显示出“青砖托缝”在仿古建筑中的特殊亮点。
在道教圣地西安楼观台道文化商业街工程全面得到了应用和提升,取得了建设单位和设计单位的一致赞同和高度评价,使青砖砌筑精益求精。
中国道文化发源地西安楼观老子说经台商业街工程,是以说经台为中心。商业街工程是明清式仿古建筑群体,屋面投影面积:24456.46平方米,工程房号:33栋,建筑面积大、房号多、工期紧,外墙饰面均为仿古建筑外装饰青砖饰面。
为显示仿古建筑外立面装饰要求和整体效果,对古建清水砖砌体托缝技术进行了深如了解,在实际中的实践、提升推广应用,取得了良好的效果,
这种施工方法在仿古建筑青砖施工中的外观效果美观,胜于其它青砖墙装饰效果。
具体操作方法如下:外架搭设→测平放线→砌标砖填充墙(按要求设暗丁砖,拉墙筋)→青砖加工→青砖排缝→砌青砖(割角砖)→砂浆灌青砖与背砖之间缝→清缝→清理墙面→托缝→清理墙面。
1、青砖托缝墙施工操作流程:
A、外架搭设:架子搭设必须处理好架基,垫好垫块。排架间距≮900mm、≯2000mm,立杆间距≯2000mm、≮1500,横杆间距≯1800mm,靠墙立杆≯200mm、≮150mm,小横干距墙≮1000mm,≯1500mm,单体工程外架与结构未连接时搭设好抛撑,按规范搭设好剪刀撑、工作平台及安全通道,满铺脚手板,满挂安全网,搭设好拦腰杆,确保架体稳定性和使用性。
B、测平放线:
按要求排列砖缝:测平放线、作好皮尺杆。标砖规格青砖托缝墙缝宽为5mm,但立缝不能大于平缝,柱处45°割角(可根据砖的规格和缝的大小调整),缝深不能小于3mm。大停泥砖规格青砖托缝墙缝宽为7mm,缝深不能小于3mm。

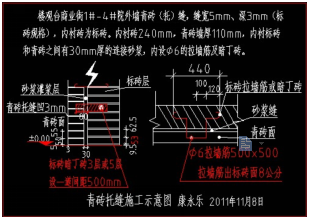

C、先砌标砖,再砌青砖;按标高、轴线放好内填充240mm标准墙线,砌筑时并设有暗丁砖和拉墙筋。3~ 5层设一道暗丁砖,暗丁砖出标砖墙面不大于80mm,间距不大于500mm。500mm高设一道¢6的拉墙筋,间距不大于500mm。内填充标准墙砌筑必须符合要求。
D、青砖加工时根据墙体类型的组合方式、等级,砖的排列组砌形式及墙面的艺术处理,放大样、排砖槎,用机械加工。青砖托缝墙,一块砖磨六个面。首先将砖用水全部浇湿,水渗透不小于20mm,或加水切磨,砖面要平整、棱角要方正、成品磨砖误差不能大于1mm。
E、青砖砌筑按三顺一丁砌法砌。测平放线号点、排砖缝缝宽不大于5mm(立缝不大于平缝),排砖槎、割八字角、排立缝根据结构尺寸调整。吊挂立线(50公分一道,两层错位挂线),标高以皮数杆为准,灰缝厚度均匀一致。砌筑砂浆 :水泥1:白灰2:细砂6。平缝砌筑:砖外檐上面 均不高于水平线,确保灰缝水平一致。立缝砌筑:砖外檐一侧应紧跟立线,绝不允许立缝任意随线砌筑,确保立缝垂直。标砖规格青砖缝宽为5mm,大停泥砖规格缝宽5mm。暗丁砖和拉墙筋处用切割机切去青砖部位并用砂浆封闭,确保青砖墙与填充墙连接牢固。
F、青砖勾缝:用制作好的缝钩每步架均进行勾缝,缝深不小于4mm,不大于6mm,预留好托缝砂浆位置,确保托缝深浅一致,将砌筑墙面清理干净。

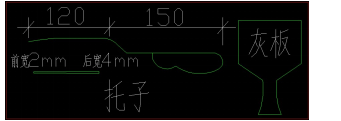

G、青砖托缝:托缝灰;水泥4:细砂1的比例内加同青砖一致的色料,用制作好的托子从上而下进行托缝,缝深度为3mm,大停泥砖规格托缝深度为5mm。托缝要求:深度、宽度一直,缝表面为平缝、光面,确保青砖面和缝有立体感。
H、托缝完工,立即将墙面擦洗干净并做好成品保护工作。确保青砖面观感美观。
通过清水砖砌体“托缝”技术,简化和改进了古建筑青砖墙的施工工艺,提高工程的观感质量。经济效益、质量、工期上显示出极大的优势。是一项值得推广可行施工操作方法。综上所述,仿古建筑作为民族传统承载着浓厚的地方时代民族特色,对这种传统的建筑施工工艺要加以保护。清水砌体施工操作工艺是一项很重要的施工工艺,不仅对整体效果有一定的影响外,也对仿古建筑的使用功能和观赏效果器重要的作用。
通过这种施工方法,工序流程少、作业难度低、生产速度快、可实施性强,成功解决了诸多的施工难题,圆满实现了各项工程建设目标,整体质量优良,经总结形成了一套成熟的施工工艺,延长了仿古建筑结构的使用寿命,减少了维修频次,体现了中国古建筑之美。本技术水准较高、操作简单易行,工序大量简化,使之成为了一项实用性很强的工法,能使以后同类仿古建筑可以有效发展。通过运用本工法的多个大型仿古建筑群的建成,为西安发展“唐皇城复兴计划”打下了坚实基础;也为国家增添了宏大、气派非凡的历史文化载体,传承、弘扬了中国古代文化;为促进中、外文化交流,展示盛唐文化,提供了多个现实的平台,为以后同类工程施工积累成功的经验。具有良好的推广价值和发展前景。
