数字存储示波器频带宽度的不确定度评定论文_吴晓 邵成浩 常婧桐

摘要:本文依据JJF1057-1998《数字存储示波器校准规范》规定的校准方法,对该仪器的频带宽度进行校准结果不确定度评定。

关键字:示波器、带宽、不确定度

一、概述

1.环境条件

(1)供电电源:交流供电电压:(220±11)V;频率:(50±1)Hz。

(2)环境温度:(20±5)℃。

(3)相对湿度:≤80%RH。

(4)大气压强:(86~106)kPa。

(5)周围环境:无外界电磁场干扰和机械振动的影响。

2.测量标准名称:

测量标准:9500B示波器校准器。

稳幅正弦波平坦度:

电压范围:5mV-5V,输出频率:0.1Hz-300MHz,平坦度:±2%;

电压范围:5mV-5V,输出频率: 300MHz-550MHz,平坦度:±3%。

3.被测对象:

惠普54610B型数字存储示波器,范围:2mV/div-5V/div,带宽:500MHz。

4.测量方法

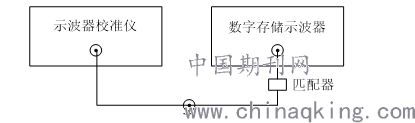

接线如图1,选定数字存储示波器的测量通道及量程,置非自动量程测量模式。示波器校准器与被校数字存储示波器匹配连接。

图1 数字存储示波器频带宽度校准连接图

以示波器100mV/div为例,设置示波器垂直偏转系数为100mV/div,水平偏转系数为10us/div,选择示波器校准器的输出基准频率为1MHz,调节输出电平峰-峰值为600mV,使信号稳定显示在示波器内居中覆盖约80%屏幕范围,读取其幅度Um。保持示波器校准器输出幅度不变,仅增加正弦信号频率f,记录各频率点的幅度Ui,则频带宽度内下降的dB数由公式(1)计算:

式中:Ui——各频率点显示的幅度;

Um ——基准频率点显示的幅度。

当示波器校准器向示波器的上限频率继续升高时,找出使得,即下降的dB数为-3dB的频率,该频率即为示波器频带宽度实测值。

二、频带宽度标准不确定度评定

1.重复性引入的标准不确定度的评定

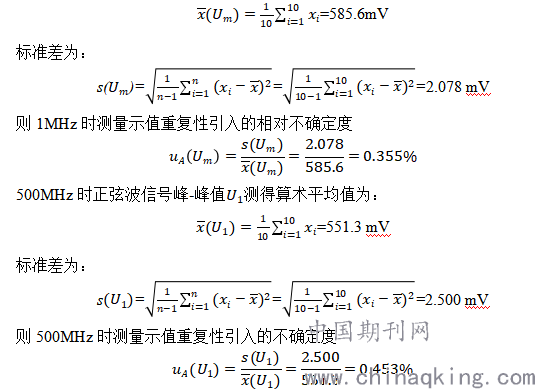

分别测量示波器频率在1MHz和500MHz幅值,每个频率点重复连续测量10次,1MHz时正弦波信号峰-峰值测得算术平均值为:

2.不平坦度引入的标准不确定度ub1的评定

根据9500B示波器校准器技术说明书,电压输出范围5mV-5V时,输出频率0.1Hz-300MHz内的平坦度为±2%,区间半宽度a=2%,按均匀分布处理,k=

当示波器校准器输出频率300MHz-550MHz时,平坦度为±3%,按均匀分布处理,k=:

3.分辨力引入的标准不确定度的评定

4.合成标准不确定度的uc评定

频率为1MHz时,幅度Um的相对合成标准不确定度为:

频率为500MHz时,U1幅度的相对合成标准不确定度为:

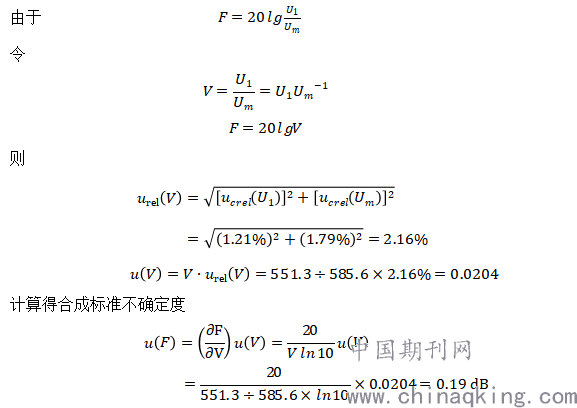

三、频带宽度内下降的dB数的合成标准不确定度

四、扩展不确定度估算:

取包含因子k=2,扩展不确定度为:

五、频带宽度测量结果的不确定度的报告与表示

频带宽度内下降的dB数

参考文献:

[1] JJF 1057-1998数字存储示波器校准规范.北京:国家质量技术监督局发布.

[2] JJF 1059.1-2012测量不确定度评定与表示.北京:国家质量技术监督局发布.

[3] 付永杰.数字示波器频带宽度的测量不确定度评定与分析[J].宇航计测技术,2012,32(5):27~30.

论文作者:吴晓 邵成浩 常婧桐

论文发表刊物:《科学与技术》2019年第21期

论文发表时间:2020/5/8
