王海旭
上海电子工程设计研究院有限公司 200433
摘要：通过对锂电池工厂低湿干燥房的微环境方案计算，与传统大空间干燥房相比具有较明显的节能意义，同事在微环境下更能保证生产产品的低湿度环境，为将来此行业推行微环境指明了一个节能方向。
关键词： 除湿机 相对湿度 湿负荷 功率 节能
1.1前言
交通能源、环境保护是21世纪全球面临的重大挑战。汽车尾气排放对空气的污染日益严重，已成为环境污染和全球温室气体排放的主要来源之一。发展新能源汽车已升级为国家战略。2016年11月29日，国务院正式发布《“十三五”国家战略性新兴产业发展规划》，规划明确提出，要推动新能源汽车、新能源和节能环保产业快速壮大，构建可持续发展新模式。信部发布了2018年底7批《新能源汽车推广应用推荐车型目录》，这是自新能源汽车补贴新政正式实施以来的第一批目录，与以往批次相比，电池系统能量密度显著提升，由于国家政策的倾斜，锂电池高镍三元体系会有较大发展，而在此基础上的高镍电池生产环境要求更高，对湿度环境控制提出了更高的要求。
1.2 常规锂电池环境需求及空调系统

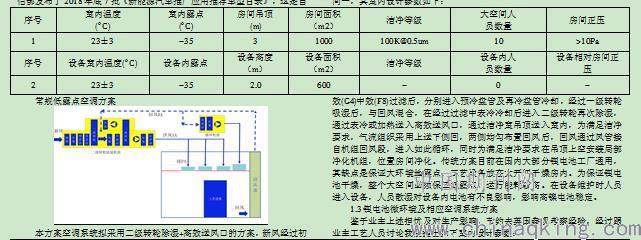

我院参与郑州某18650圆柱电池工厂设计，对于大开间洁净室卷绕车间一，其室内设计参数如下：
.jpg)
.jpg)
.jpg)
.jpg)
本方案空调系统拟采用二级转轮除湿+高效送风口的方案，新风经过初效(G4)中效(F8)过滤后，分别进入预冷盘管及再冷盘管冷却，经过一级转轮吸湿后，与回风混合，在经过过滤中表冷冷却后进入二级转轮再次除湿，通过表冷或加热送入高效送风口，通过洁净室吊顶送入室内，为满足洁净要求，气流组织采用上送下侧回，两侧均匀布置回风后，回风通过风管接自机组回风段，进入如此循环，同时为满足洁净要求在吊顶上空安装局部净化机组，位置房间净化。传统方案目前在国内大部分锂电池工厂通用，其缺点是保证大环境地露点，工艺设备放在大开间干燥房内。为保证锂电池干燥，整个大空间必须保证低露点，运行能耗较高。在设备维护时人员进入设备，人员散湿对设备内电池有不良影响，影响高镍电池稳定。
1.3锂电池微环境及相应空调系统方案

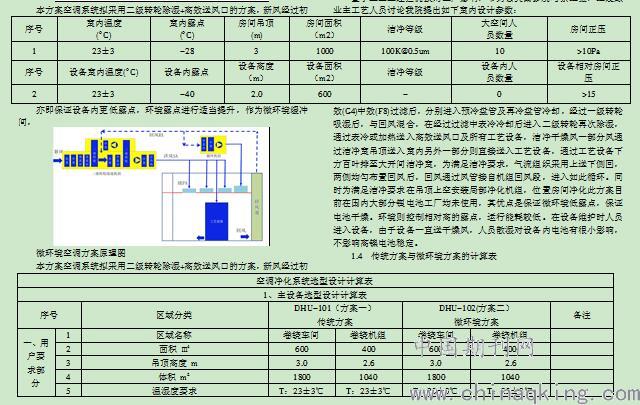

鉴于业主上述担忧及对生产影响，节约去英国参观考察经验，经过跟业主工艺人员讨论我院提出如下室内设计参数：
微环境空调方案原理图
本方案空调系统拟采用二级转轮除湿+高效送风口的方案，新风经过初效(G4)中效(F8)过滤后，分别进入预冷盘管及再冷盘管冷却，经过一级转轮吸湿后，与回风混合，在经过过滤中表冷冷却后进入二级转轮再次除湿，通过表冷或加热送入高效送风口及所有工艺设备，洁净干燥风一部分风通过洁净室吊顶送入室内另外一部分则直接送入工艺设备，通过工艺设备下方百叶排至大开间洁净室，为满足洁净要求，气流组织采用上送下侧回，两侧均匀布置回风后，回风通过风管接自机组回风段，进入如此循环。同时为满足洁净要求在吊顶上空安装局部净化机组，位置房间净化此方案目前在国内大部分锂电池工厂均未使用，其优点是保证微环境低露点，保证电池干燥。环境则控制相对高的露点，运行能耗较低。在设备维护时人员进入设备，由于设备一直送干燥风，人员散湿对设备内电池有很小影响，不影响高镍电池稳定。

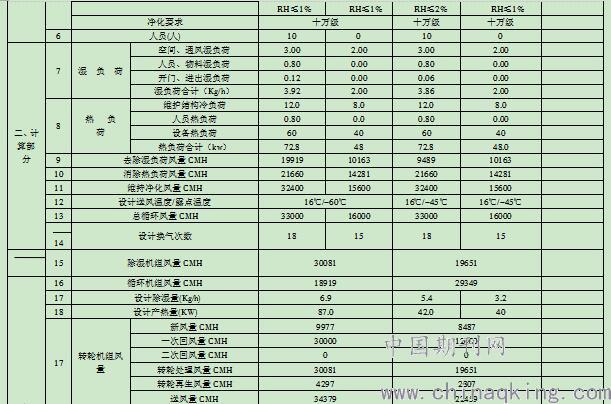

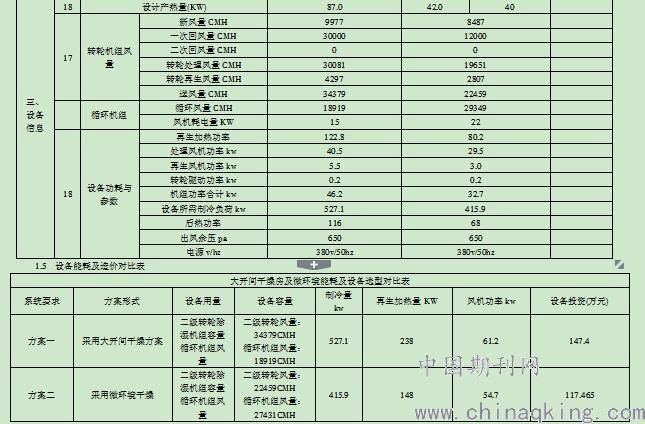

1.4 传统方案与微环境方案的计算表
1.6 结论：
通过比较可知，在满足核心工艺内部湿度干燥及正压条件下，采用微环境具有明显的节能意义，不论在设备投资，运行能耗均有较大节约，本方案在低露点锂电池房间及工艺设备自带玻璃罩的情况下，具有较大的可行性及经济性，该业主带来稳定可靠的干燥洁净运行环境，同时节约运行成本，建议在可适用项目推广。
参考文献
1 薛殿华 空气调节.北京： 清华大学出版社
2. 陆耀庆 实用供热空调设计手册 中国建筑工业出版社
3. 张吉光 净化空调 北京 中国建筑工业出版社
4. 黄翔 空调工程 北京 机械工业出版社
论文作者:王海旭
论文发表刊物:《防护工程》2018年第24期
论文发表时间:2018/12/17
