浅谈厂站终端上行通信故障现场排查的实现论文_谢琦,陈伟钦,陈伟彬

(广东电网有限责任公司揭阳供电局)

摘要:通过设计一款综合排查装置来实现厂站上行通信故障现场排查。硬件上整合了以太网通信模块、电力四线通信模块,可以与厂站终端的上行接口连接组网;软件上,配套设计有简易型厂站仿真主站软件,一个装置排查厂站终端的上行通信故障。

1、概述

厂站电能量采集终端负责变电站、发电厂的所有电能表的电能量数据的采集,是计量自动化系统的重要组成部分。厂站终端上行通信有多种传输介质,如以太网、电力专线、光纤、无线网络等。

通信参数设置错误、硬件物理连接不良、硬件损坏等都会造成厂站终端上行通信故障。故障排查一般都采用逐级检查的排除法,需要在通信机房设备侧和变电站现场配合排查,一般需多人配合完成。

厂站终端上行故障现场排查装置,本身具备以太网及四线通信能力,现场与厂站终端连接组网,不需要通信机房设备侧配合;装置配套的软件也具备校核终端上行通信参数的功能,可以排查由于参数设置错误导致的通信故障。

综上所述,上行通信故障现场排查装置实现效果:

1.对厂站终端的电力专网(以太网)通讯故障快速、准确排查,提高现场运维人员工作效率。

2.对电力专线通信故障快速、准确排查,提高现场运维人员工作效率。

3.厂站终端参数读取、比对、下发

2、装置架构

1)技术原理

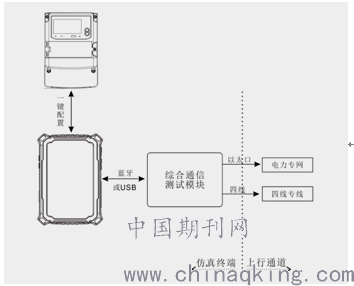

、电力专线接口的连接。图1 装置架构

1、装置由工业平板与综合通信测试模块两部分构成。

2、配套软件基于安卓开发,可应用于安卓平台的现场作业终端。

3、综合通信测试模块作为配件,配合平板工作,通过蓝牙或者USB与平板通信,对外对接以太网口及电力专线接口,实现平板与以太网口

4、装置通过软件实现仿真厂站终端的功能,尝试登录主站进行通信通道故障排除。

5、网络延时查看。

6、通过上行通道读取不同厂家的终端参数,对比下发。

2)综合通信测试模块设计

综合通信模块有蓝牙通信模块、网络通信模块、四线通信模块等构成,配合工业平板使用。上行与平板蓝牙对接,将平板蓝牙通信扩展为以太网口及四线通信接口。是测试平台与厂站终端的连接桥梁,为数据透传模块。

图2 配套通信模块硬件架构

基于ARM内核处理器设计,具备独立的运行内存、外部存储器、网络接口、本地串行接口等,是一个独立的小型系统,操作系统为安卓。1个串口用于转化为蓝牙通信模块,与平板通过蓝牙连接;其余两个串口分别转换为网络通信及四线通信,现场与终端通信接口连接。

3、软件功能设计

系统登录:先注册用户及设置密码,密码认证登录。

模拟测试:模拟主站测试,用于网络检测及四线通信检测。

参数项抄读:对终端上行通信参数进行抄读。

测试数据查看:检测数据及抄读数据浏览。

通信参数管理:上行参数管理。

用户管理:系统用户管理。

4、结语

厂站终端上行通信故障现场排查装置,为厂站终端上行通道通信故障排除提供一套系统的排查手段,通过软件简化了排查步骤、优化了排查方法,准确的定位通信故障点,减少因通信故障点无法准确判断而产生的大量沟通协调工作,提高现场运维水平及工作效率。

参考文献:

[1]任宇春,采集终端与智能电能表通信异常的原因分析及故障排查方法,通讯世界,2015-10;

[2]许丽娟,计量设备故障快速检测方法与应用研究,科学技术创新,2017-12;

[3]李德恒,浅析厂站电能量采集终端运维与故障处理,机电信息,2015-11;

[4]刘岩,短距离无线通信技术的应用和发展,电子技术与软件工程 2017-09;

论文作者:谢琦,陈伟钦,陈伟彬

论文发表刊物:《电力设备》2018年第28期

论文发表时间:2019/3/6
