中交路桥华北工程有限公司 北京市通州区 101100
一、吊车梁设计
1.1吊车梁截面设计
T形截面吊车梁与矩形截面相比，纵向，横向刚度均较大，抗扭性能较好，便于固定钢轨和有较宽的检查走道，适用于起重量较大或者中等的吊车梁，综合考虑，故选择T形截面吊车梁。
已知选择吊车梁跨为6000mm
梁的高跨比h/l一般取1/6~1/10，此处估取1/8，故梁高h为750mm。
梁的高宽比h/b一般取2.5~5.0，此处估取3.0，故梁宽b为150mm。.png)
1.2吊车梁荷载计算
由已确定水轮机型号：HL110-LJ-160，发电机型号SF15000-12可知发电机参数为：额定容量N为15000kW，额定转速n为500r/min，发电机重量系数.png)
估取30，则利用公式：
.png)
（t）
.png)
由吊车参数可知小车重量为23.5t，吊车总重为61.9t，本电站吊运最重部位为发电机转子连轴重，即43.6t，大车轮距为6.1m，吊车梁最大跨度为6m，吊车跨度为16.5m。
1.2.1吊车梁自重计算

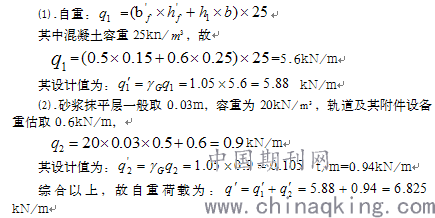

1.吊车梁自重包括吊车梁自身重量和除自身之外的一切重量：.png)
1.2.2集中荷载计算
本吊车为一台桥式起重机，吊车梁的集中荷载为吊车垂直轮压力，可据下式计算：
.png)
（3.1）
其中：m——一台吊车作用在一侧吊车梁上的轮子数目，为4.png)
其设计值为：.png)
kN
1.2.3横向水平制动力计算
横向水平制动力据下面公式计算：
.png)
（kN）（3.2）
.png)
1.2.4纵向水平制动力计算
纵向水平制动力据下面公式计算：
.png)
（kN）（3.3）
可得：.png)
kN
其设计值据下式计算：
.png)
即：.png)
104.6kN
1.3吊车梁内力计算
1.3.1吊车梁弯矩计算
1.吊车梁自重弯矩值计算
.png)
kN•m
2.吊车梁集中荷载弯矩值计算
.png)
1.3.2吊车梁剪力值计算
可得：.png)
282.1kN
1.3.3吊车梁扭矩计算
.png)
可得：.png)
7.7kN•m
1.4吊车梁配筋计算

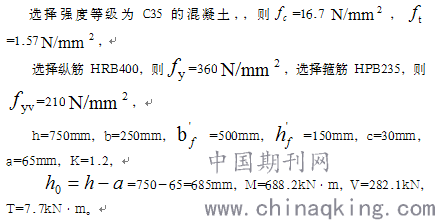

已确定的T形吊车梁的基本参数如下：.png)
1.4.1验算截面尺寸
将T形截面划分为两块矩形截面，则根据以下结果：
.png)
通过比较，很显然2.37<4.18，所以，该T形梁截面尺寸是符合要求的。
1.4.2验算是否需按计算确定抗剪扭钢筋
根据公式：
.png)
可验算是否应按计算确定抗剪扭钢筋，已知：.png)
通过比较，显然2.37>1.099，所以，应按计算确定抗剪扭钢筋。
1.4.3抗弯纵筋计算
1. 判别T形梁截面类型
.png)
KM=1.2×635.8=762.9kN•m
通过比较，764>762.9，所以属于第一类T形梁。
2.求抗弯纵筋

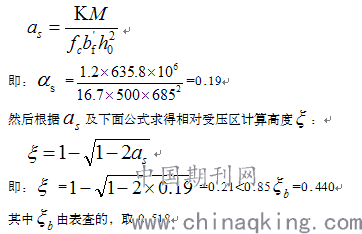

首先据下面公式计算截面抵抗矩系数：
.png)
再据下面公式计算截面面积：
.png)
最后进行配筋率验算：
.png)
钢筋截面面积符合最小配筋率要求。
1.4.4腹板抗剪扭计算
.png)
=250－2×30=190mm
.png)
=750－2×30=690mm
.png)
=2×（190+690）=1760mm
.png)
=190×690=131100mm
1.分配T形梁截面扭矩
可求得分配于翼缘截面上的扭矩：.png)
kN•m
2.验算腹板的配筋是否按弯剪扭构件计算
验算是否可忽略剪力V：
.png)
kN
KV=1.2×282.1=338.5kN
通过比较，显然94.1<338.5，所以不可忽略剪力V的影响。
验算是否可忽略扭矩T：
.png)
6.48kN
KT=1.2×7.7=9.24kN
通过比较，显然6.48<9.24，所以不可忽略扭矩T的影响，腹板应按弯剪扭构件计算。
3. 剪扭构件混凝土受扭承载力降低系数的计算
据下面公式计算：
.png)
即：.png)
=0.39
4.计算腹板受剪箍筋
据下面公式计算：
.png)
5.计算腹板抗扭箍筋
.png)
6.腹板箍筋配置
采用双肢箍筋，即n=2，则腹板单位长度上所需单肢箍筋总截面面积为：.png)

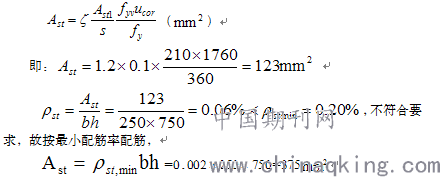

7.腹板抗扭纵筋的计算
据下面公式计算：
.png)

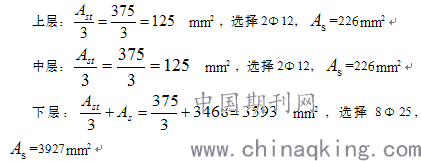

按构造要求，抗扭纵筋的间距不应大于200mm或梁宽b，因此，梁高分三层布置纵筋，每层所选钢筋直径及截面面积分别为：
.png)
1.4.5翼缘抗扭钢筋计算
受压翼缘一般不考虑剪力V对其的影响，按纯扭计算：
.png)

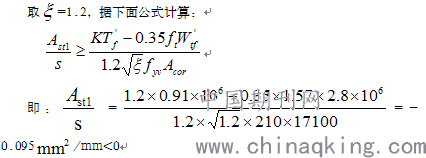

1.计算翼缘抗扭箍筋
.png)
.png)
故选Ф10@100。
2.计算翼缘抗扭纵筋
据下面公式计算：
.png)
即： .png)
选用.png)
，综上所述，T形吊车梁截面配筋全部完成。
二、结语
本次设计内容，首先，选取了特定水电站适合的水轮发电机型号，之后确定了主厂房尺寸，接下来，对T形梁进行受力分析，配筋，验算和体系设计。整个过程均有所依据，完全符合建筑行业相关标准及规范要求。
参考文献：
［1］SL191-2008水工混凝土结构设计规范.北京：中国水利水电出版社，2009.6.
［2］刚结构课程设计指导与设计范例.[M].武汉：武汉理工大学大学出版社，2010.9.
［3］李廉锟.结构力学.北京：高等教育出版社，2010.7.
论文作者:柳宝成
论文发表刊物:《基层建设》2018年第33期
论文发表时间:2018/12/12
