摘要：本文对污水处理装置预处理系统进行了简要概述，主要介绍了FMY-1500型浮动环流收油器的结构、工作原理和特点，并对其在石化污水收油过程中的应用效果进行了重点分析。同时针对存在的问题以及如何提高收油器效果提出了初步措施，以强化石化污水预处理系统的污油回收工作，提高污水后续运行处理效果。
关键词：石化污水收油 浮动环流收油器 旋流分离技术
FMY-1500型浮动环流收油器是抚顺市明尧石油机械有限公司与中石化洛阳石化工程公司共同研制开发的，具有结构合理、操作简单、安装快捷、维修方便，适用于各个石油炼油、石油化工等污水预处理回收污油中。
一、污水处理装置预处理系统运行简介

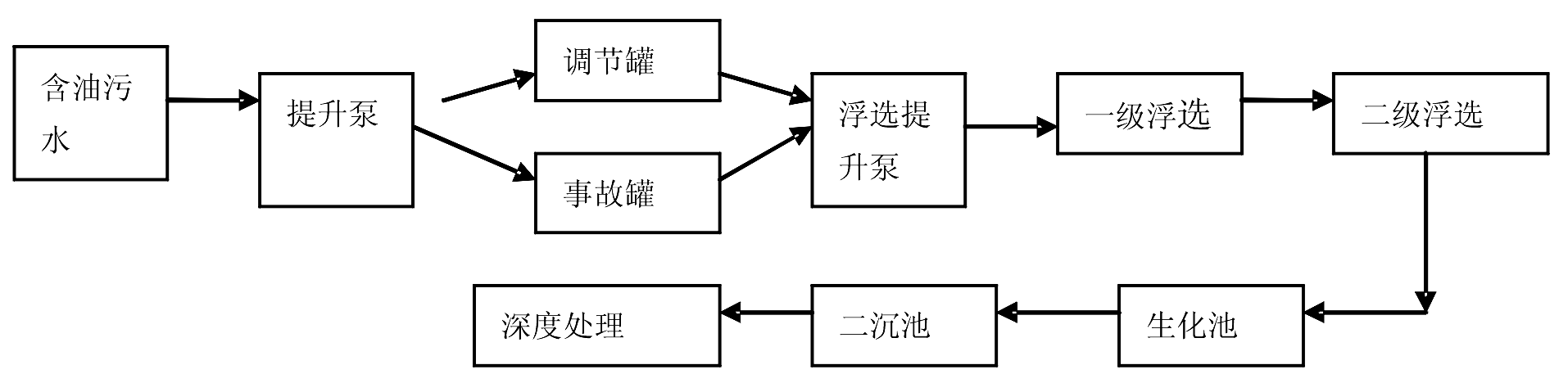

图1.1二沉池前为污水预处理系统.png)
污水处理上游装置在开停工、检修期间会排放一些成分较为复杂、酸碱值较大的有机废水和污油，这些废水和污油若直接进入污水处理系统，会给生物处理系统带来很高的冲击负荷，为避免对污水处理系统带来的影响，在调节罐内安装FMY-1500型浮动环流收油器，取得良好的效果。
二、浮动环流收油器的基本结构
浮动环流收油器是一种利用离心沉降、重力沉降原理将混合物中具有不同密度物质相分离的机械设备。主要构件包括：浮升机构、导向机构 、支撑机构、布水系统、收油装置以及进水管组。
三、浮动环流收油器工作原理和特点
3.1 浮动环流收油器工作原理
浮动环流收油器在事故罐中随液位升高或下降而浮动，环流是指进水时，环形管组通过内侧安装的多个喷嘴喷射，喷射的作用把水催起旋转，根据物理比重原理，旋转的水面形成漩涡，周边高于中央，而油刚好填充在漩涡中央，当油层达到一定厚度时就流入中央自动浮动收油箱内，通过连接的排油管排出达到收油目的。
3.2 浮动环流收油器特点
该设备采用的环流是利用正常进水，在罐内周边形成的环向水流，无需额外压力，该设备具有以下特点：
①、调节功能：浮动水位，罐容积利用率高，调节范围大；
②、均质功能：油水分离段具备全断面均质效果。
③、可保持浮动水位工作，无需高水位进水，可以节约进水提升泵能耗；
④、利用罐全截面工作，无收油死角，分离效率高，流态稳定，无跌水、无扰动，出水稳定水质好；
⑤、功能完善，操作简单，安装方便。
四、浮动环流收油器实际应用效果分析
4.1 实际应用中便于操作与调节
浮动环流收油器操作比较简单，首次调试好后，只要打开污水罐底部污油回收阀就可以将浮在污水顶部的污油通过收油管回收至污油罐并进行后续处理，特别是在正常运行时收油器会随着液位上下浮动而一起上下，这样就放宽了收油条件。
浮动环流收油器的调节主要是通过改变浮力进行调节的，由于外设了排水口和注水口，当需要收油进行上下调节时，只需要对罐体外的排水和注水阀进行相应的调节就可以完成。
4.2 收油效果及产生的经济效益
浮动环流收油器自投用以来，取得了较好的收油效果，具体数据见表4.1：

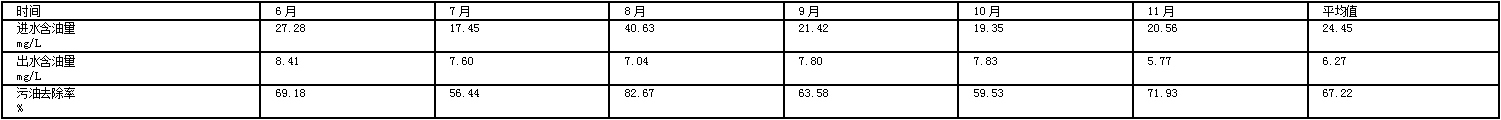

表4.1 浮动环流收油进出水水质数据和污油去除率.png)
从上表可以看出，预处理污水来水油含量均值为24.45mg/L，采用浮动环流收油器之后的油含量均值为6.27mg/L，平均降低75% ，远低于设计值10mg/L的控制指标；浮动环流收油器对污水中污油去除率在56%-82%，平均值达到67%，说明浮动环流收油器去除了含油污水中大部分的浮油和大部分的分散油。
浮动环流收油器在运行过程中不仅解决了上游来水油含量过高的问题，极大的降低了油含量对后续污水处理的影响，同时污油的回收带来了一定的紧急效益，具体数据见表4.2：
表4.2 浮动环流收油器污油回收量和回收效益.png)
从上表可以看出，按每吨污油3000元计算，浮动环流收油器每月收油量为5.3-10.5吨，平均月收油量约为6.96吨，平均每月污油回收效益为20900元，取得了明显的经济效益。
五、浮动环流收油器应用中存在的问题和解决措施
5.1存在的问题
5.1.1收油器维护难度大
收油器投入运行后，如果出现故障，维护的难度较大，加上水中有毒有害成分多，存在较高的安全风险。
5.1.2油泥无法有效处理
污水罐在运行一定的周期后液面上层会聚集油泥，一方面收油器调节无法精确到油层和油泥层，另一方面环形管组进水口的喷嘴喷射使得油泥和油混在一起，因此会在系统中不断积累，部分油泥还会沉积在收油管路中，造成收油管路不畅。
5.2 建议解决措施
5.2.1控制进水水质
浮动环流收油器的主体结构及附件是由有玻璃钢、pvc管、20号碳钢、耐油橡胶、聚乙烯管等多种材料组成，虽有一定的耐油，耐酸碱，耐腐蚀作用，但污水成分复杂对收油器一些部件腐蚀较重，因此，要控制好上游个装置排水水质，减轻由于水质较差对收油器运行周期的影响，尽量降低浮动环流收油器的故障率。
5.2.2 定期对油泥进行处理
①收油时尽量保持罐内高液位，增加收油液面和污油罐之间的液位差；②收油后将收油箱负重水排掉，让收油箱浮至液面以上；③打开收油管路的排空阀门，把收油管路中的油和水全部排掉。
六．结论
6.1 FMY-1500型浮动环流收油器结构简单，占地空间小，无需任何辅助分离介质，工作连续可靠，操作方便，生产及调节范围宽。
6.2 FMY-1500型浮动环流收油器在炼油污水预处理中能有效去除污水中的浮油和大部分分散油，污油去除率较高。
6.3 FMY-1500型浮动环流收油器对污水预处理能增加污油回收量，具有良好的经济效益。
参考文献：
[1]安郁军.试论企业施工机械设备的安全管理.2012.
[2]胡斌梁. 关于机械设备的绿色与安全设计的思考.2009
论文作者:白晓荣1,惠杨龙2,李蕊平2
论文发表刊物:《基层建设》2016年13期
论文发表时间:2016/10/28
